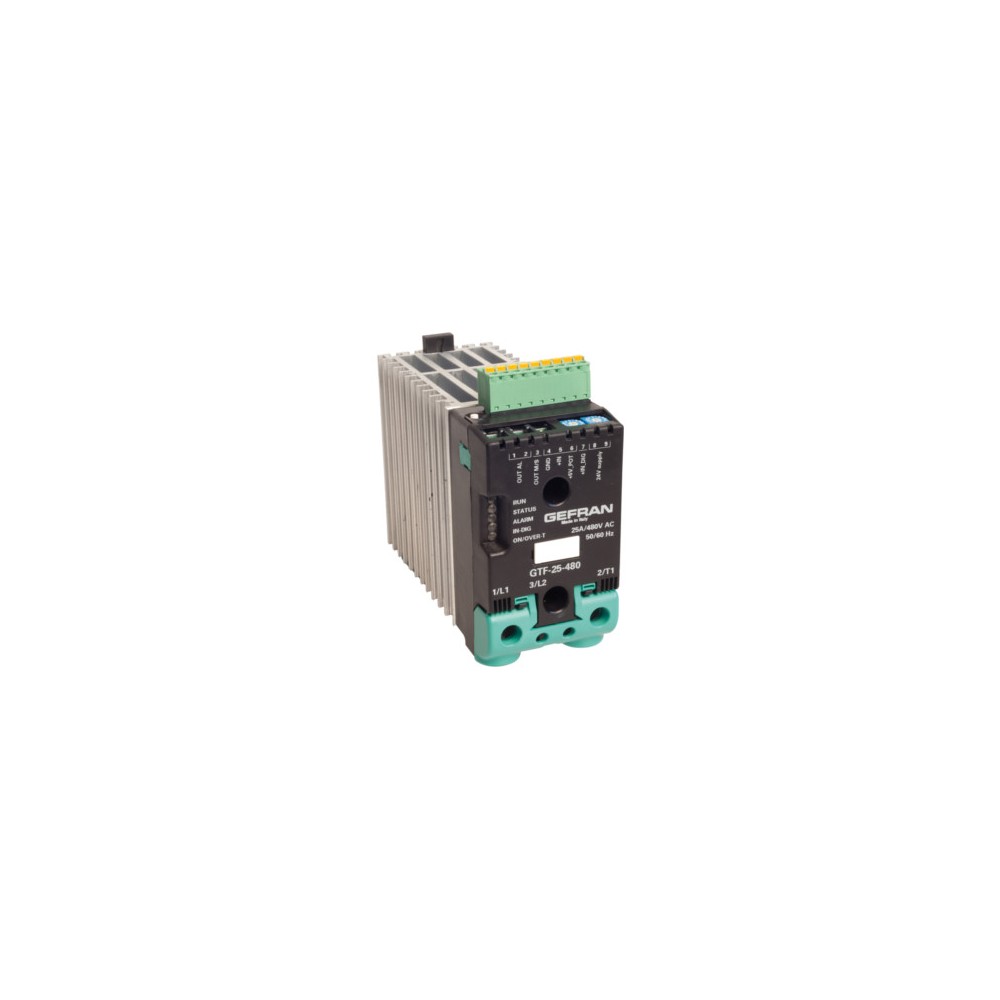

Контроллер Gefran F021663-GTF-50-480-2-1-0-0 1-H-M

Общая информация

Серия GTF — это усовершенствованные твердотельные контроллеры на базе микропроцессоров в компактном и оптимизированном исполнении, которые предлагают широкий диапазон выходной мощности для использования с различными типами нагревательных элементов.
Номинальный ток варьируется от 25 до 250 А, а напряжение — от 480 до 600 В переменного тока. Вход управления настраивается и принимает сигналы 0–10 В, 0/4–20 мА, сигналы потенциометров, логические сигналы, включая режимы ШИМ для экономичных решений.
Устройство также может работать по последовательному интерфейсу Modbus RTU, с последовательным подключением через телефонные разъемы RJ10 или с различными типами полевых шин (опционально).

Доступны различные режимы запуска:

– ZC: фиксированная длительность цикла перехода через ноль (регулируется в диапазоне от 1 до 200 с) для обычных нагрузок.
– BF: импульсный запуск, переход через ноль с оптимизированной минимальной длительностью цикла для систем с низкой тепловой инерцией, средневолновых инфракрасных обогревателей.
– HSC: полуцикловый запуск при переходе через ноль (соответствует импульсному запуску), который управляет одним полуциклом Цикл проводимости или останова, полезен для коротковолновых инфракрасных прожекторов, уменьшает мерцание и ограничивает генерацию электромагнитных помех в линии электропередачи (применимо только к однофазным или трёхфазным нагрузкам с разомкнутой цепью типа «треугольник 6»).
– PA: Регулировка фазового угла, полезна для коротковолновых инфракрасных прожекторов, трансформаторных оснований. Полностью устраняет мерцание нити накала нагрузки.

Этим контроллерам можно назначить функции плавного пуска и плавного останова с ограничением пикового тока и/или максимального среднеквадратичного тока.

Благодаря передовым аппаратным и программным решениям обеспечивается точное управление различными типами нагрузок.

Управление фазовым углом, адаптированное к пределам тока и обратной связи по току, напряжению или нагрузке, может использоваться в «критических» приложениях, таких как специальные резисторы, такие как нагревательные элементы Super Kanthal™, резисторы из карбида кремния или основания трансформаторов.

GTF выполняет полную диагностику уровней тока, напряжения, мощности и температуры.

Диагностика тока:
– Сигнализация при полном и частичном отключении нагрузки
– Функция самообучения предела сигнализации при прерывистой нагрузке
– Сигнализация при коротком замыкании тиристоров – сигнализация нагрузки из-за короткого замыкания или перегрузки по току
– Сигнализация при повреждении внутреннего Предохранитель

Диагностика напряжения:
– сигнализация обрыва фазы

Диагностика температуры:
– управление мощностью с функцией плавного пуска ограничивает пиковые токи нагрузки при включении, оптимизирует потребление тока и продлевает время работы нагрузки.

Для инфракрасных обогревателей доступна специальная линейная кривая плавного пуска, предназначенная для плавного регулирования тока на начальном этапе.
Внутренний восстанавливаемый «электронный предохранитель» — эксклюзивная опция: он позволяет избежать использования сверхбыстрых предохранителей и значительно сокращает время простоя оборудования и затраты.
Параметры устройства можно настраивать с ПК с помощью простого программного обеспечения, которое позволяет сохранять все параметры в файле конфигурации, которым легко управлять и копировать на другие устройства. Устройства.
Кроме того, последовательное соединение GTF RS485 предлагается с протоколом Modbus RTU для управления током, напряжением, мощностью, состоянием нагрузки и состоянием устройства с помощью диспетчерского терминала (HMI) или ПЛК.
