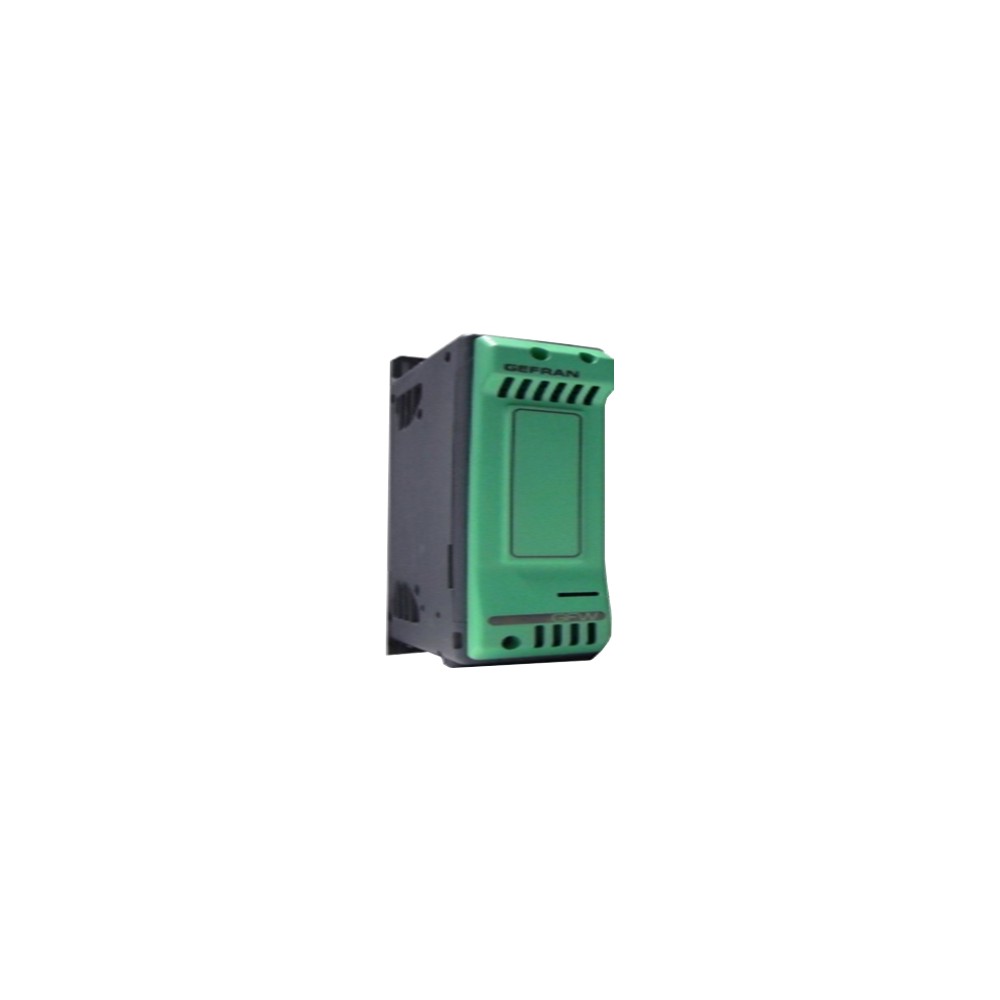

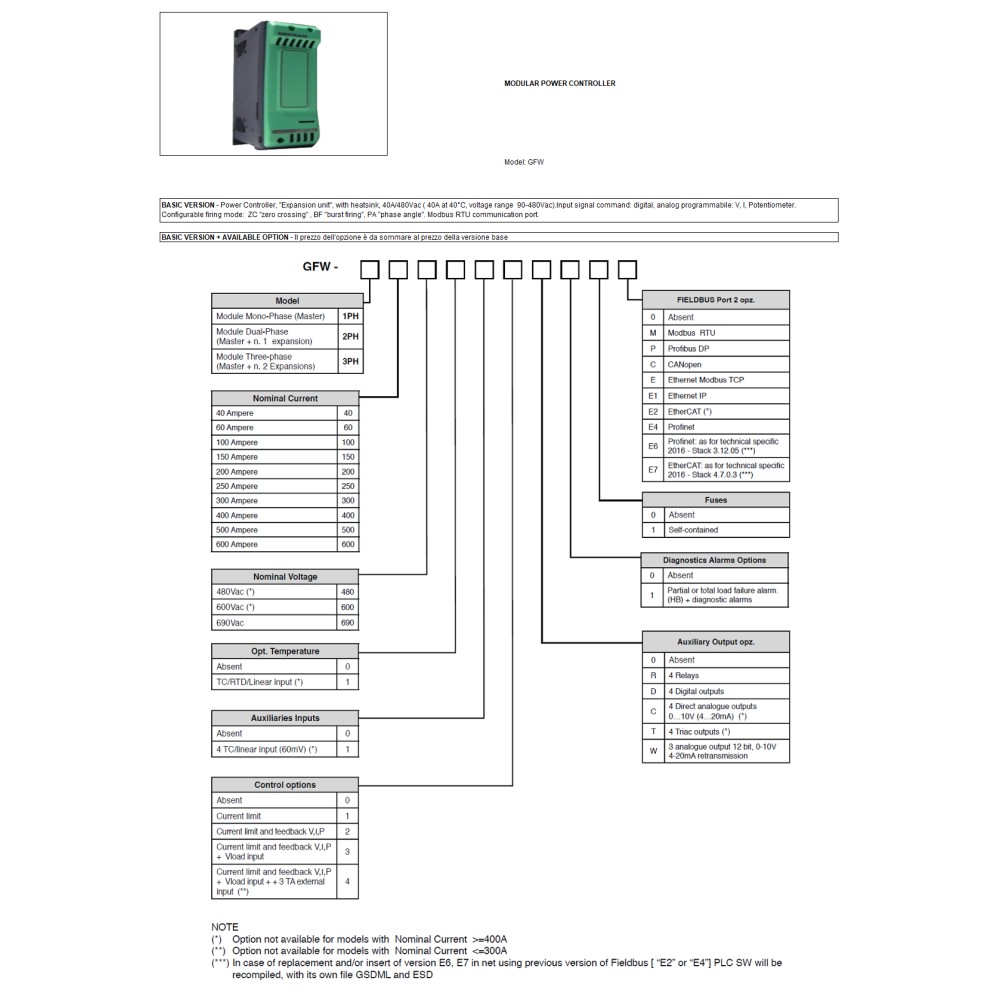

Контроллер Gefran F041564-GFW-1PH-100-480-0-0-0-0-0-1-0

Общая информация

Электрические контроллеры серии GFW разработаны с учетом требований промышленного электрообогрева.
Всего два сверхкомпактных механических устройства охватывают все области применения с линейными и нелинейными резистивными нагрузками, включая SWIR-лампы и одно-, двух- и трехфазные трансформаторы (от 40 до 600 А) с диапазоном напряжений от 90 до 690 В переменного тока.
Модели GFW от 40 до 300 А имеют площадь основания всего 900 см² (трехфазные модели: 30 x 30 см — Ш x В), а модели GFW от 400 до 600 А (1190 см², трехфазные модели: Ш x В = 34 x 35 см) являются одними из самых компактных моделей, доступных на рынке. Это позволяет легко интегрировать их в новые электрические щиты или в уже существующие, которые могут быть модернизированы.
Механическая конструкция моделей GFW400/500/600 A нового поколения позволяет подключать к клеммам один или два силовых кабеля или медные силовые блоки. Кроме того, все сигнальные, полевые и силовые разъемы расположены на передней панели для легкого доступа.

ВХОДЫ И КОНФИГУРАЦИИ ПРОЖИГАНИЯ

Различные уровни конфигурации обеспечивают большую гибкость.
Варианты управляющих сигналов включают стандартизированные аналоговые сигналы, потенциометры, последовательную связь и различные полевые шины, включая возможность использования логических сигналов в режиме ШИМ для экономичных решений. Тип управления сдвоенными тиристорами можно выбрать одним параметром из следующих режимов:

– ZC: Zero Crossing с постоянным временем цикла (настраивается в диапазоне от 1 до 200 секунд) для обычных линейных нагрузок
– BF: Burst-Firing, быстрый Zero Crossing с минимальным оптимизированным временем цикла для систем с низкой тепловой инерцией
– HSC: Half-Single-Cycle, что соответствует функции Burst Firing, которая также управляет отдельными полуволнами. Таким образом, это идеальное решение для коротковолновых инфракрасных ламп: оно снижает мерцание и ограничивает генерацию электромагнитных помех в линии электропередачи.
- PA: Управление фазовым углом, идеально подходит для полного устранения мерцания коротковолновых инфракрасных ламп, точного контроля мощности и корректного управления нелинейными резисторами из карбида кремния (SiC) и молибдена кремния (MoSi2) и первичными обмотками трансформатора.

ФУНКЦИИ УПРАВЛЕНИЯ

GFW имеет и другие функции, включая плавный пуск с линейным изменением тока, который можно настроить для различных типов нагрузки, ограничение тока, контролирующее пиковые значения тока во время пуска и среднеквадратичное значение тока во время работы.
Алгоритмы обратной связи по току (I и I2), напряжению (V и V2) и мощности (P) обеспечивают правильное количество энергии, необходимое для работы устройства, независимо от внешних условий, таких как напряжение сети и сопротивление резисторов. радиаторы, со временем.
Дополнительные опции позволяют моделям GFW (400/500/600 А) также получать сигналы от внешних трансформаторов тока для обнаружения тока как можно ближе к нагревательным элементам. Конфигурируемые аналоговые выходы передают любые значения процесса на индикаторы, регистраторы, ПЛК и т. д.

ДИАГНОСТИКА

Контроллеры питания GFW могут диагностировать значения тока, напряжения, мощности и температуры, а также непрерывно контролировать температуру силовых клемм каждой линии (линии нагрузки) для быстрого обнаружения неисправных проводов, которые могут повредить персонал и оборудование.

Диагностика тока:
– Сигнализация полного и частичного отключения нагрузки
– Автоматическое определение порога срабатывания сигнализации при отключении нагрузки

Сигнализация короткого замыкания тиристора:
– Сигнализация короткого замыкания или перегрузки
– Сигнализация перегорания внутреннего предохранителя

Диагностика напряжения:
– Сигнализация отсутствия фаз
– Асимметрия трехфазной линии Сигнализация

Диагностика Температура:
– Измерение температуры силового модуля
– Сигнализация перегрева силового модуля
– Измерение температуры силовых клемм
– Сигнализация перегрева силовых клемм
– Измерение температуры на входе вентилятора охлаждения (мощности 400 А, 500 А, 600 А)
– Сигнализация отключения питания вентилятора охлаждения 24 В

ИНСТРУМЕНТЫ НАСТРОЙКИ

Параметры можно настраивать с помощью простой клавиатуры (опция) с ЖК-дисплеем, который крепится магнитами к передней панели, а также с помощью ПК с помощью комплекта конфигурирования GF_eXpress, который сохраняет все параметры файла конфигурации и легко копируется на другие устройства. Упрощенные страницы (Wizard) и пошаговая настройка (Smart) в формате вопросов и ответов делают настройку интуитивно понятной, быстрой и безопасной.

СВЯЗЬ

GFW всегда имеют последовательное соединение RS485 с протоколом Modbus RTU для управления током, напряжением, мощностью и состоянием нагрузки, а также устройствами с помощью диспетчерского терминала (HMI) или ПЛК.
Второй порт связи опционален и позволяет выбирать между следующими полевыми шинами: Profinet, Profibus DP, CanOpen, Modbus-TCP, Ethernet IP, EtherCAT или вторым портом Modbus RTU.
Контроллер GWF, оснащенный внутренней картой полевой шины, может обеспечить вторую подсеть Modbus RTU. Эта подсеть позволяет подключать дополнительные GFW с помощью простого последовательного соединения с использованием стандартных разъемов RJ10.
