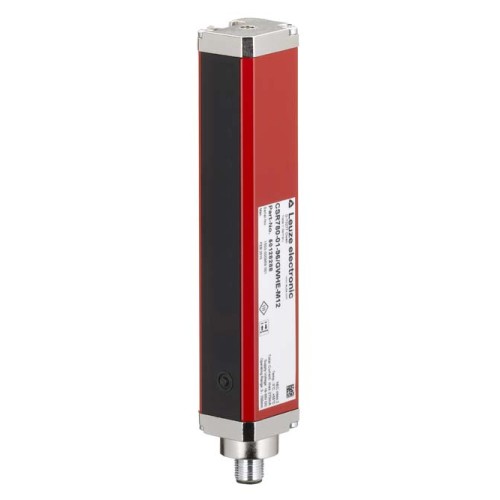

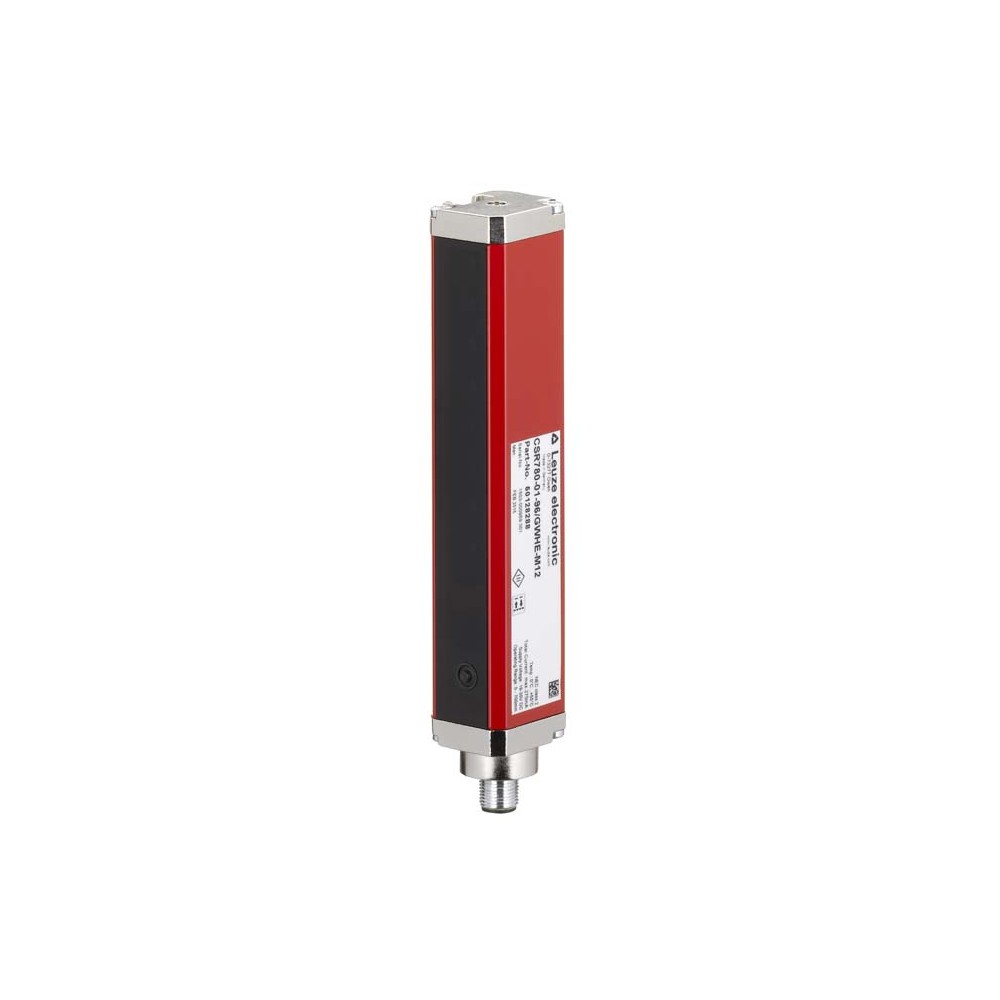

Светоотражающая дискретная завеса с рефлектором Leuze CSR780-01-96/6WHE-M12

Светоотражающая дискретная завеса Leuze CSR780-01-96/6WHE-M12

Компактная световая завеса Leuze CSR780-01-96/6WHE-M12 серии 780 представляет собой высокоточное решение для систем промышленной автоматизации. Устройство работает по принципу рефлекторного отражения, объединяя излучатель и приемник в одном прочном алюминиевом корпусе. Благодаря использованию инфракрасного излучения с длиной волны 850 нм и малого интервала между лучами, датчик обеспечивает надежное обнаружение объектов в самых сложных условиях эксплуатации.

Технические характеристики

• Длина поля измерения: 96 мм
• Разрешение (интервал луча): 1 мм
• Минимальный диаметр объекта: 1 мм
• Тип выхода: Транзисторный, Push-pull (PNP/NPN)
• Напряжение питания: 18 – 30 В DC
• Время задержки при запуске: 800 мс
• Интерфейс подключения: Разъем M12, 5-pin (A-coded)
• Класс защиты: IP 65
• Материал корпуса: Алюминий с пластиковой крышкой оптики (PMMA)

Преимущества и функциональные особенности

Основным преимуществом модели является высокая дискретность лучей, позволяющая фиксировать мельчайшие детали и тонкие кромки материалов. Настройка прибора осуществляется максимально быстро с помощью встроенной кнопки Teach button, что исключает необходимость использования сложного программного обеспечения при пусконаладке.

• Надежность: Встроенная защита от короткого замыкания и переполюсовки гарантирует сохранность электроники при ошибках монтажа.
• Диагностика: Наличие функции Warning output (предупреждающий выход) позволяет своевременно получать сигнал о загрязнении оптики или снижении интенсивности сигнала до наступления аварийной остановки линии.
• Конструкция: Компактный дизайн (Cubic) и пазовое крепление (Groove mounting) упрощают интеграцию завесы в ограниченные пространства станочного оборудования.
• Визуализация: Четыре светодиодных индикатора обеспечивают наглядный контроль рабочего состояния и качества сигнала.

Сферы применения

Световая завеса Leuze CSR780-01-96/6WHE-M12 оптимальна для решения широкого спектра задач в B2B-секторе:

• Упаковочная промышленность: контроль целостности полотна, подсчет мелких деталей и определение положения кромок.
• Электронная промышленность: позиционирование печатных плат и компонентов.
• Машиностроение: мониторинг вылета инструмента и контроль наличия заготовок в автоматических линиях.
• Логистика: сортировка малогабаритных грузов на конвейерных лентах.
