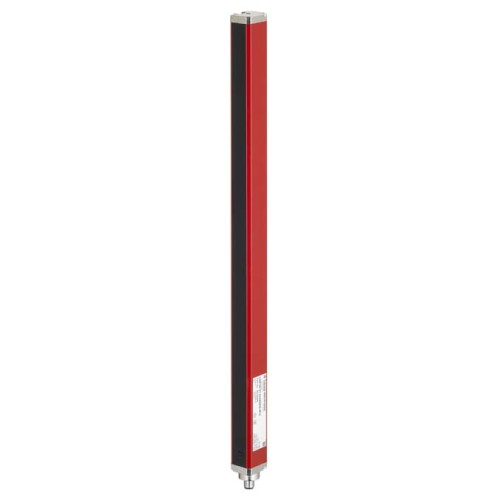

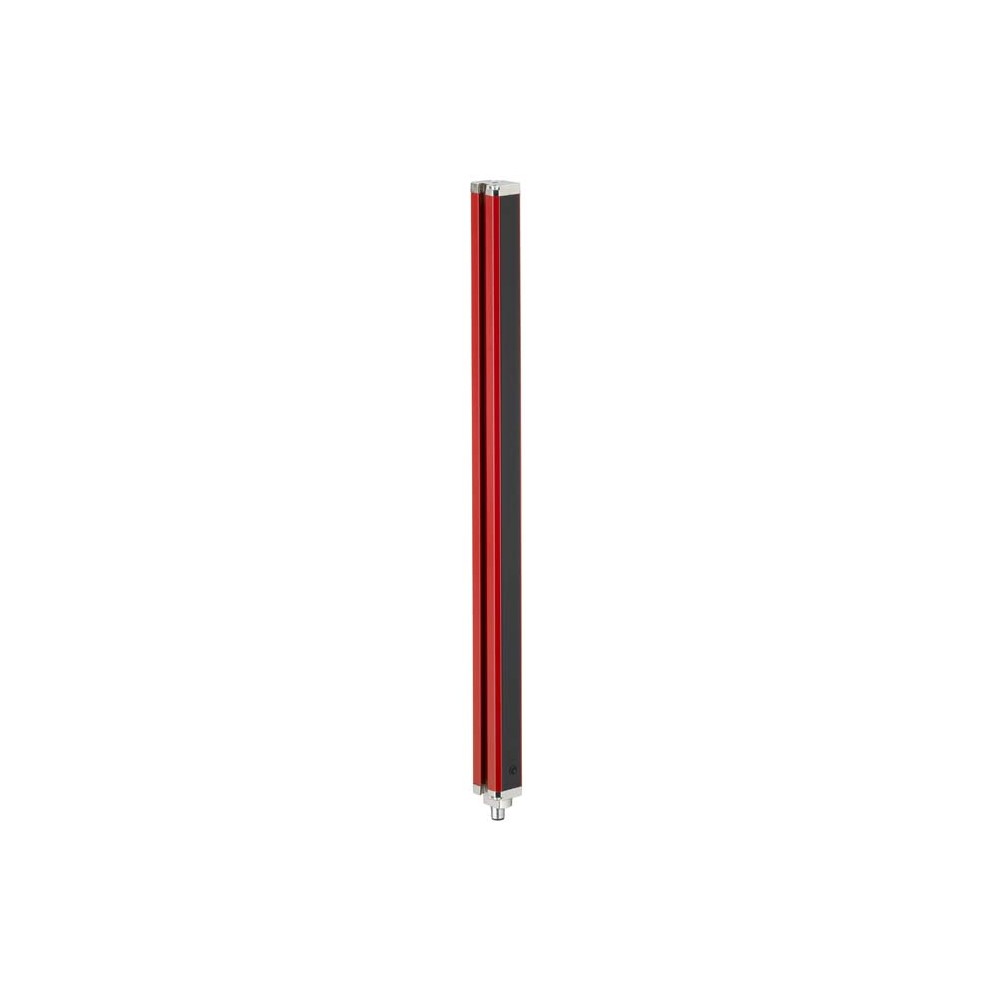

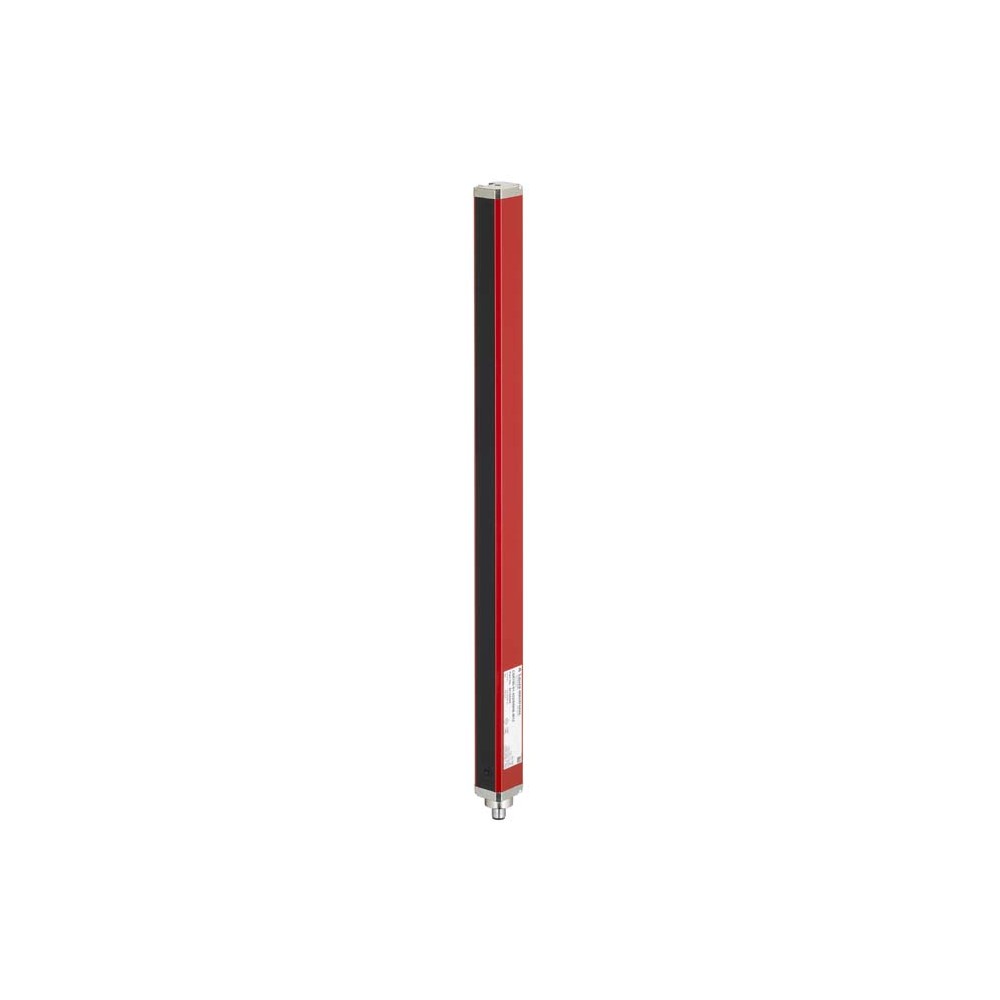

Светоотражающая дискретная завеса с рефлектором Leuze CSR780-01-432/6WHE-M12

Описание светоотражающей завесы Leuze CSR780-01-432/6WHE-M12

Светоотражающая дискретная завеса Leuze CSR780-01-432/6WHE-M12 (артикул 50128289) представляет собой высокоточное решение для систем автоматизации, работающее по принципу рефлекторного отражения. Устройство объединяет в одном компактном алюминиевом корпусе излучатель и приемник, что значительно упрощает монтаж и юстировку на производственной линии. Благодаря использованию инфракрасного излучения с длиной волны 850 нм и малого интервала между лучами, прибор обеспечивает надежное обнаружение объектов в сложных промышленных условиях.

Технические характеристики

• Длина зоны измерения: 432 мм.
• Разрешение (интервал луча): 1 мм, что позволяет фиксировать мельчайшие детали.
• Минимальный диаметр объекта: 1 мм.
• Тип выхода: Транзисторный Push-pull (двухтактный), поддерживающий логику PNP (на свет) и NPN (на темноту).
• Напряжение питания: 18–30 В постоянного тока (DC).
• Интерфейс подключения: Разъем M12, 5-контактный, A-кодированный.
• Материалы: Корпус из анодированного алюминия, оптика из ПММА (акриловое стекло).
• Степень защиты: IP 65, класс защиты III.

Преимущества и функциональные особенности

Модель серии 780 отличается высокой эксплуатационной надежностью и адаптивностью. Настройка прибора осуществляется через встроенную кнопку Teach button, что позволяет оперативно сконфигурировать завесу под конкретные задачи без использования сложного программного обеспечения. Наличие четырех светодиодных индикаторов обеспечивает визуальный контроль состояния устройства в режиме реального времени.

Безопасность эксплуатации гарантирована встроенными системами защиты от короткого замыкания и переполюсовки. Особенностью данной модификации является наличие Warning output (предупреждающего выхода), который сигнализирует о снижении интенсивности сигнала или загрязнении оптики до того, как произойдет сбой в работе системы.

Сферы применения

• Упаковочные линии: Контроль целостности упаковки и подсчет малогабаритных изделий.
• Деревообрабатывающая промышленность: Измерение габаритов и обнаружение кромок листовых материалов.
• Логистика и склады: Мониторинг вылета грузов на конвейерных лентах.
• Машиностроение: Позиционирование деталей в роботизированных ячейках.

Компактный дизайн Cubic и пазовое крепление (Groove mounting) позволяют интегрировать завесу в ограниченные пространства станин и конвейерных рам. В комплект поставки входят два сухаря BT-NC для быстрой фиксации в монтажном пазу.
