| Код производителя63001055 |

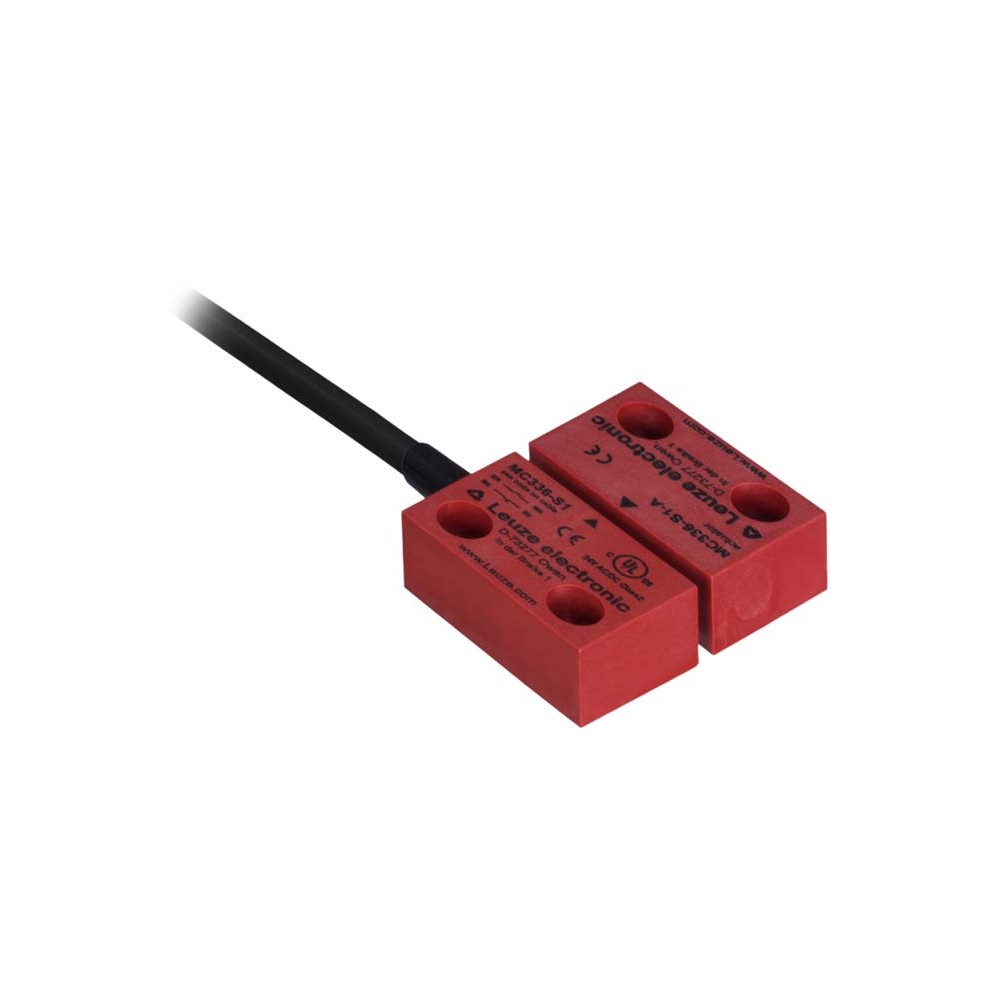

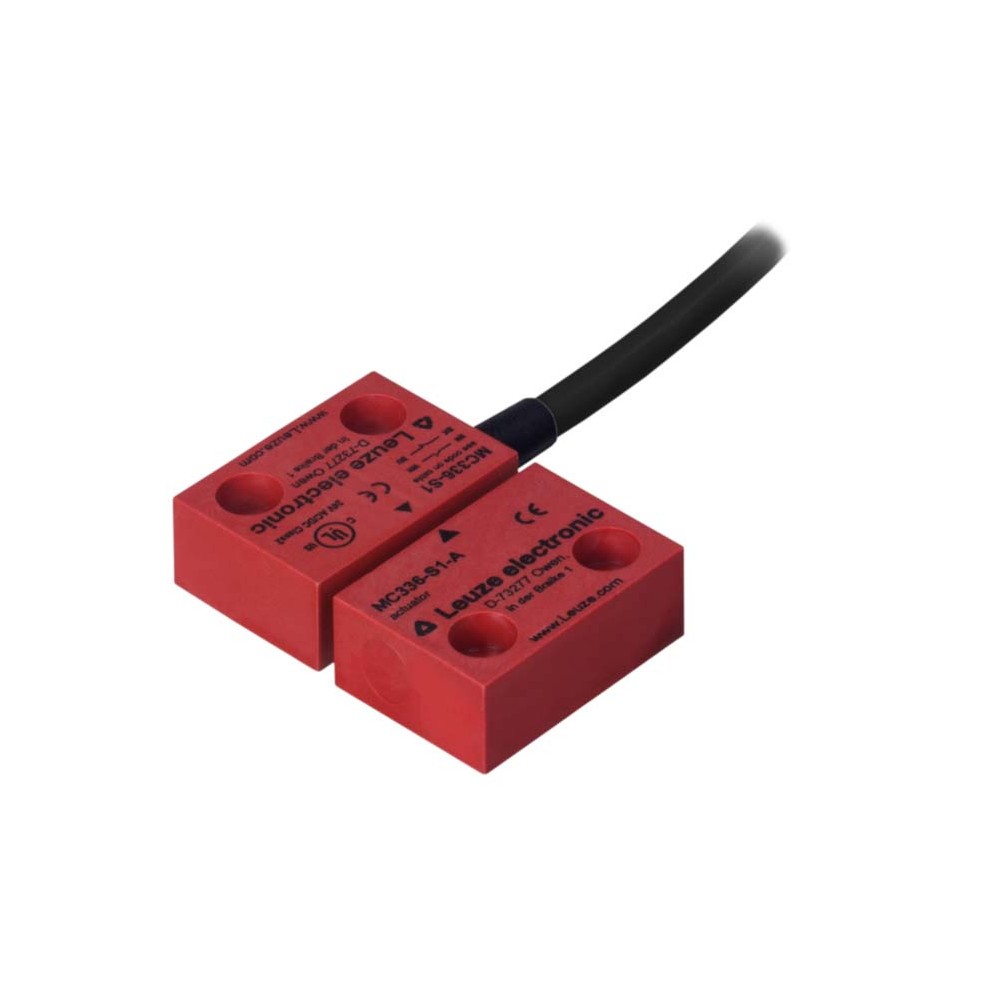

Бесконтактный датчик безопасности Leuze MC336-S1R10-A
Магнитный датчик Leuze MC336-S1R10-A (артикул 63001055) представляет собой компактное устройство безопасности в прямоугольном корпусе, предназначенное для мониторинга положения защитных ограждений, дверей и съемных панелей. Благодаря использованию технологии магнитного кодирования, датчик исключает возможность простого обхода системы безопасности обычным магнитом, что соответствует строгим стандартам промышленной безопасности.
Технические характеристики
- Тип контактов: 1NC (нормально закрытый) + 1NO (нормально открытый) герконового типа.
- Расстояние срабатывания: гарантированное включение (Sao) — до 3 мм, гарантированное отключение (Sar) — от 11 мм.
- Коммутационная способность: максимальное напряжение 27 В AC/DC при токе до 500 мА.
- Подключение: четырехжильный кабель в износостойкой PUR-оболочке длиной 10 метров с наконечниками.
- Корпус: самозатухающий пластик (PPS), армированный стекловолокном, степень защиты IP 67.
- Ресурс: механический жизненный цикл до 10 000 000 операций, показатель B10d — 20 000 000 циклов.
- Время отклика: не более 3 мс.
Преимущества и надежность
Датчик серии MC336 отличается высокой устойчивостью к внешним воздействиям. Использование полиуретанового (PUR) кабеля позволяет эксплуатировать устройство в условиях воздействия масел и смазочных материалов. Компактные габариты (26.2 x 13 x 36 мм) обеспечивают легкий монтаж в ограниченном пространстве с помощью сквозных отверстий.
- Высокий уровень безопасности: возможность достижения категории 4 согласно EN ISO 13849-1 (при использовании соответствующего модуля оценки).
- Устойчивость: прибор сертифицирован на вибро- и ударопрочность по стандарту EN 60947-5-3.
- Защита: встроенная защита от короткого замыкания и ограничение тока обеспечивают стабильную работу электроники.
- Универсальность: трехмерный подход активации позволяет срабатывать датчику с различных направлений.
Сферы применения
Модель Leuze MC336-S1R10-A оптимальна для использования в отраслях, где требуется бесконтактный принцип работы и высокая гигиеничность или износостойкость:
- Пищевая и фармацевтическая промышленность (благодаря герметичному корпусу).
- Упаковочные линии и конвейерные системы.
- Деревообрабатывающее и металлообрабатывающее оборудование.
- Роботизированные ячейки для контроля закрытия защитных сеток.
| Вес | 477 г |
|---|---|
| Внешний привод | Magnetically coded |
| Время отклика | 3 ms |
| Габариты | 26.2 mmx13 mmx36 mm |
| Гарантированное расстояние включения (Sao), макс. | 3 mm |
| Гарантированное расстояние отключения (Sar), мин. | 11 mm |
| Дизайн | Cubic |
| Длина кабеля | 10,000 mm |
| Допуск переключения (без ферромагнитных материалов в иммедиат | -1 ... 1 mm |
| Жизненный цикл | 10,000,000 actuation cycles |
| Защита | Short circuit protected,Via e.g. MSI-MC310, MSI 400, Current limitation |
| Категория | Up to 4, depending on evaluation, 1 sensor connected,EN ISO 13849-1 |
| Количество проводников | 4 -wire |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 500 mA |
| Макс. напряжение переключения | 27 VAC/DC |
| Материал корпуса | Plastic |
| Материал оболочки | PUR |
| Место установки | Arbitrary, provided housing markings are aligned |
| Подход направлений срабатывания | 3-dimensional |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания на удар в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 60947-5-3, EN 61000-6-2, EN 61000-6-3 |
| Распределение контактов | 1NC + 1NO |
| Расстояние на другие магнитные датчики, мин. | 50 mm |
| Серия | MC336 |
| Сертификаты | TÜV Süd, c UL US |
| Скорость, мин. | 0.05 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -20 ... 70 °C |
| Тип контакта | Reed contacts (magnetically sensitive) |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Type 4 interlock device, contactless actuation,EN ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Cable with wire-end sleeves |
| Точка отключения (OFF), мин | 8 mm |
| Требование относительно напряжения питания при использовании соо | Class 2 Circuits |
| Функции | Contact connection |
| Цвет кабеля | Black |
| Цвет корпуса | Red |
| Число циклов до опасного сбоя B10d | 20,000,000 number of cycles |
-
-
-
-
