| Код производителя63000503 |

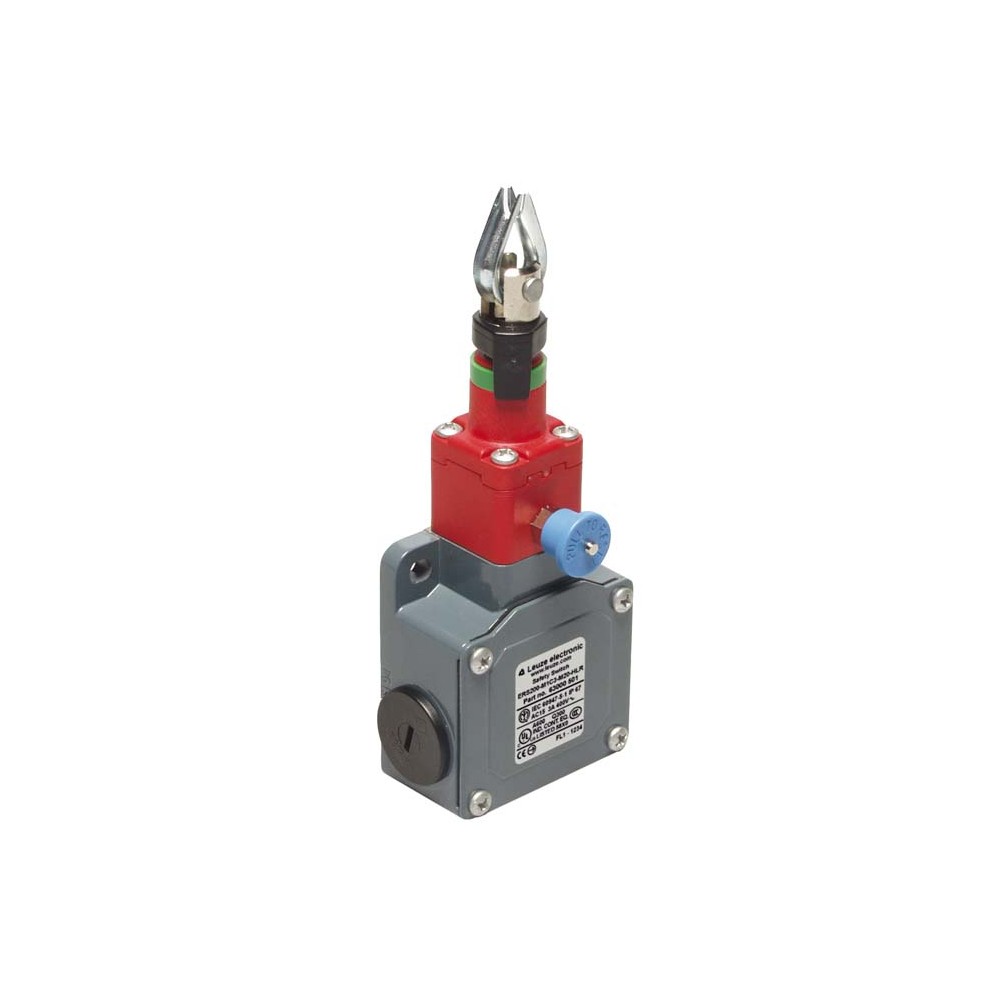

Промышленный тросовый выключатель Leuze ERS200-M4C1-M20-HLR
Тросовый выключатель экстренной остановки Leuze ERS200-M4C1-M20-HLR (артикул 63000503) представляет собой надежное решение для обеспечения безопасности на протяженных участках производственных линий. Устройство предназначено для мгновенной остановки оборудования в случае возникновения аварийной ситуации. Благодаря прочному металлическому корпусу из сплава ZAMAK и высокой степени защиты IP67, выключатель сохраняет работоспособность в тяжелых промышленных условиях.
Основные характеристики
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый) с посеребренными контактами.
- Максимальная длина троса: до 24 метров при температурном перепаде 20 °C.
- Механический ресурс: до 1 000 000 циклов срабатывания (согласно IEC 6047-5-1).
- Тип разблокировки: индикаторная кнопка (вытяжная).
- Электрическое подключение: винтовые клеммы, 6-контактное соединение, кабельный ввод M20 x 1.5.
- Усилие срабатывания: 90 Н для принудительного размыкания.
Преимущества и надежность
Модель серии ERS200 отличается высокой отказоустойчивостью и длительным сроком эксплуатации — до 20 лет. Принцип переключения замедленного действия (Slow-action) в сочетании с принудительным размыканием контактов гарантирует срабатывание системы даже при незначительном натяжении или обрыве троса. Компактные габариты (40 x 49.5 x 138.5 мм) позволяют монтировать устройство в ограниченном пространстве, а широкий температурный диапазон эксплуатации от -25 до +80 °C делает его универсальным для различных климатических зон и цехов.
Сферы применения
- Конвейерные системы и транспортеры большой протяженности.
- Автоматизированные складские комплексы.
- Деревообрабатывающее и металлообрабатывающее производство.
- Упаковочные линии и станки с открытыми движущимися частями.
- Пищевая промышленность (в зонах, не требующих специальной санитарной обработки агрессивными составами).
| Вес | 298 г |
|---|---|
| Внешний привод | Rope |
| Габариты | 40 mmx49.5 mmx138.5 mm |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал головки | Plastic |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Место установки | On rope pull axis |
| Металл корпуса | ZAMAK |
| Направления срабатывания | On longitudinal axis |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Привод длина каната, Макс. (при 20 °C разность температур) | 24 m |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 8 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | ERS200 |
| Сертификаты | IMQ, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | E-Stop command device,EN ISO 13849 |
| Тип подключения | Connector |
| Тип разблокировки | Indicator button (pull) |
| Тип срабатывания | Rope |
| Тип терминала | Screw terminal |
| Усилие возбуждения (выдвижная с вынужденной разлуки) | 90 N |
| Усилие возбуждения (ослаблять) | 63 N |
| Усилие извлечения, разблокирован привод | 83 N |
| Функции | Contact connection |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
