| Код производителя50132216 |

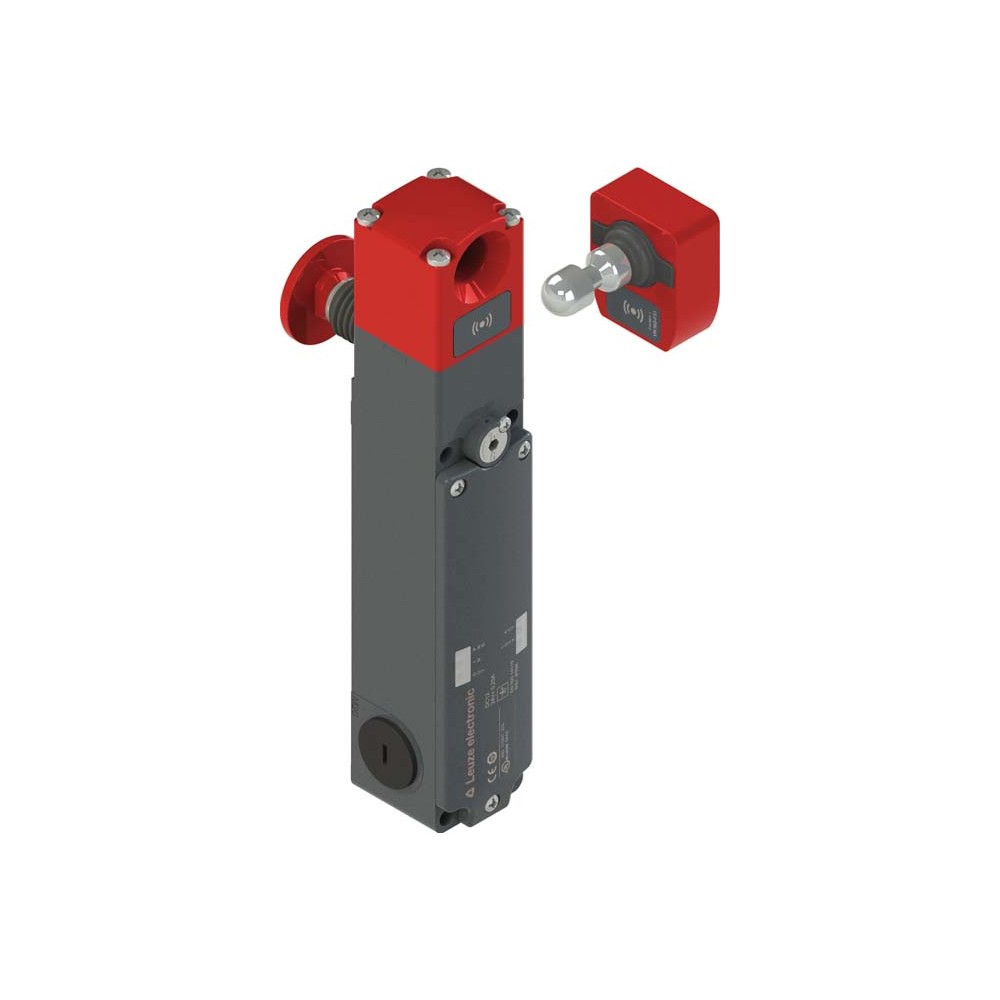

Промышленный замок безопасности Leuze L300-M31C3-SLM24-PB-UCA
Электромагнитный замок безопасности Leuze серии L300 представляет собой высокотехнологичное решение для контроля доступа в опасные зоны промышленного оборудования. Устройство работает по принципу закрытого тока (Quiescent current principle): фиксация актуатора происходит при деактивированном электромагните, что гарантирует блокировку защитного ограждения даже при потере питания. Прочный металлический корпус и высокая степень защиты позволяют использовать замок в самых суровых условиях эксплуатации.
Технические характеристики
- Уровень безопасности: PL e (EN ISO 13849-1), Категория 4, SILCL 3.
- Усилие удержания (макс.): 9 750 Н.
- Напряжение питания: 24 В DC (допустимое отклонение -10...10%).
- Тип выходов: 2 безопасных транзисторных выхода OSSD (PNP).
- Подключение: Пружинные клеммы (Spring-cage terminal), 16-пиновое соединение.
- Кабельные вводы: 3 отверстия M20 x 1.5 (расположение: слева, справа, снизу).
- Класс защиты: IP 67 и IP 69K.
- Рабочий ресурс: 1 000 000 циклов срабатывания.
- Индикация: 5 светодиодов для диагностики состояния.
Преимущества оборудования
Максимальная надежность и взломостойкость
Замок обладает высоким уровнем кодирования согласно EN ISO 14119, что исключает возможность обхода системы безопасности стандартными средствами. Усилие фиксации в 9 750 Н позволяет надежно удерживать тяжелые двери и решетки, предотвращая случайное или несанкционированное открытие.
Устойчивость к агрессивным средам
Благодаря металлическому исполнению и сертификации ECOLAB, устройство устойчиво к воздействию моющих средств и химикатов. Степень защиты IP 69K допускает очистку оборудования струями воды под высоким давлением и высокой температурой.
Гибкость монтажа и интеграции
Наличие трех кабельных вводов и возможность последовательного соединения упрощают электромонтаж на сложных объектах. Пружинные клеммы обеспечивают надежный контакт, устойчивый к вибрационным нагрузкам, и сокращают время на пусконаладочные работы.
Сферы применения
- Роботизированные ячейки и автоматизированные линии сборки.
- Пищевая промышленность и фармацевтика (благодаря защите IP 69K).
- Деревообрабатывающие и металлообрабатывающие станки.
- Прессовое оборудование и упаковочные машины.
- Складские логистические системы с ограниченным доступом.
В комплект поставки входит запирающее устройство L300-M31C3-SLM24-PB-UCA и ответная часть (актуатор), что позволяет незамедлительно приступить к установке системы на объекте.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | left, right, below |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Искусстводерили | LED |
| Категория | 4,EN ISO 13849-1 |
| Количество выводов | 16 -pin |
| Количество выходов | 2 Piece(s) |
| Количество кабельных вводов | 3 Piece(s) |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Комплектность | 1x safety locking device, 1x actuator |
| Макс. частота переключения | 1 Hz |
| Материал корпуса | Metal |
| Минимальная наработка вд | 2,725 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Настройка/управление | Standard |
| Номинальная дистанция переключения сп | 2.5 mm |
| Повторяемость | ≤ 10 % Sn |
| Поперечные сечения соединения | 1 x 0.34 to 0.75 mm², wire with welded-on wire-end sleeve, 1 x 0.34 to 1.5 mm², wire with wire-end sleeve |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Quiescent current principle – Actuator locked if electromagnet is deactivated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Серия | L300 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Terminal |
| Тип проводки | Single connection, Series connection |
| Тип терминала | Spring-cage terminal |
| Уровень кодирования | High,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 9,750 N |
| Функции | IE1 activation input: electromagnet, IE2 activation input: electromagnet, O3 signal output: protective-device closed, O4 signal output: protective-device locked |
| ФФГ вД | 1.17E-9 per hour |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
-
-
-
