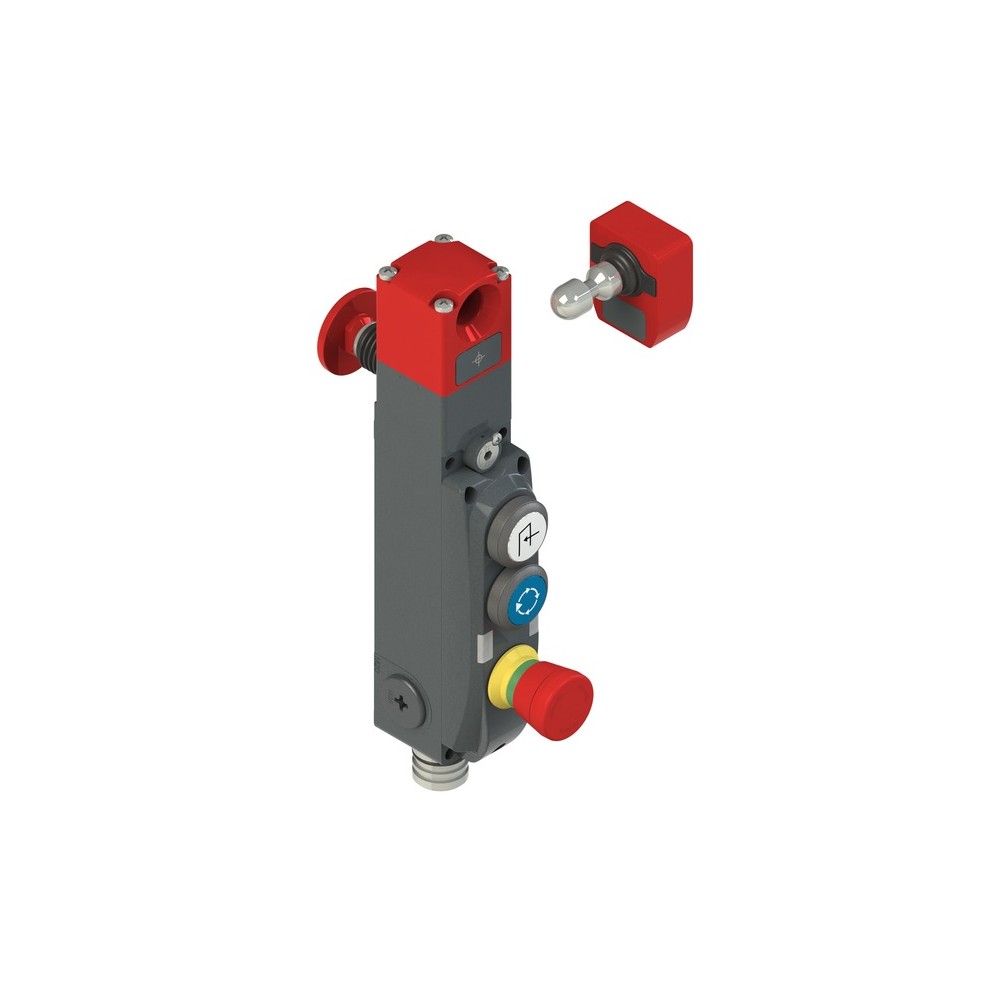

Промышленный замок безопасности Leuze L300-B2-M41M23B19-SLM24-PB-UCA
Электромагнитный замок безопасности Leuze серии L300 представляет собой высокотехнологичное решение для контроля доступа в опасные зоны промышленного оборудования. Устройство объединяет в себе функции бесконтактного датчика и мощного запирающего механизма, обеспечивая максимальный уровень защиты персонала в соответствии с современными стандартами безопасности.
Технические характеристики
Модель L300-B2 обладает выдающимися эксплуатационными параметрами, гарантирующими надежность в тяжелых промышленных условиях:
- Удерживающее усилие: до 9 750 Н, что исключает случайное или намеренное открытие защитного ограждения.
- Интерфейс подключения: 19-пиновый разъем M23 с металлическим коннектором.
- Напряжение питания: 24 В постоянного тока (DC).
- Класс защиты: IP 65, устойчивость к воздействию пыли и влаги.
- Материал корпуса: прочный металл, устойчивый к механическим нагрузкам.
- Безопасные выходы: 2 выхода OSSD (PNP транзисторные).
- Ресурс: 1 000 000 циклов срабатывания.
Преимущества и функциональность
Замок работает по принципу разомкнутой цепи (Open circuit current principle): блокировка актуатора происходит при подаче питания на электромагнит. Высокий уровень кодирования (High coding) согласно EN ISO 14119 предотвращает попытки обхода системы защиты.
- Интегрированное управление: устройство оснащено тремя элементами управления — кнопкой аварийной остановки (E-Stop) с поворотным разблокированием и двумя кнопками со световой индикацией («Запрос» и «Подтверждение»).
- Высочайший уровень безопасности: соответствие категории 4, PL e (EN ISO 13849-1) и SILCL 3 (IEC/EN 62061).
- Диагностика: 5 светодиодных индикаторов позволяют визуально контролировать состояние устройства и наличие ошибок в реальном времени.
- Универсальность монтажа: боковой кабельный ввод снизу и сквозные крепежные отверстия упрощают интеграцию в существующие системы ограждений.
Сферы применения
Благодаря сертификации ECOLAB и высокой надежности, замок Leuze L300-B2-M41M23B19-SLM24-PB-UCA оптимален для использования в следующих отраслях:
- Автоматизированные сварочные линии и робототехнические ячейки.
- Пищевая и фармацевтическая промышленность.
- Деревообрабатывающее и металлообрабатывающее производство.
- Упаковочные линии и паллетайзеры.
Данная модель является идеальным выбором для систем, требующих жесткого контроля доступа и интеграции функций управления непосредственно в точку входа.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | From below |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849-1 |
| Кодировка | A-coded |
| Количество выводов | 19 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 2 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Минимальная наработка вд | 2,725 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Настройка/управление | 3 command devices |
| Номинальная дистанция переключения сп | 2.5 mm |
| Повторяемость | ≤ 10 % Sn |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Open circuit current principle – Actuator locked if electromagnet is activated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Резьба | M23 |
| Серия | L300-B2 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65,EN 60529 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Тип проводки | Single connection, Series connection |
| Уровень кодирования | High,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 9,750 N |
| Функции | I4 activation input: electromagnet, I3 programming input / control input for reset, O3 signal output: protective-device closed, O4 signal output: protective-device locked |
| Функции настройки | Button illuminates with icon “Request”, white, Button illuminates with icon “Acknowledge”, blue, E-Stop button, not illuminated, with rotary release |
| ФФГ вД | 1.17E-9 per hour |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
-
-
-
-
