Замок безопасности Leuze L300-B2-M41C3-MLM24-SCA
Характеристики
| Код производителя50142204 |
Описание

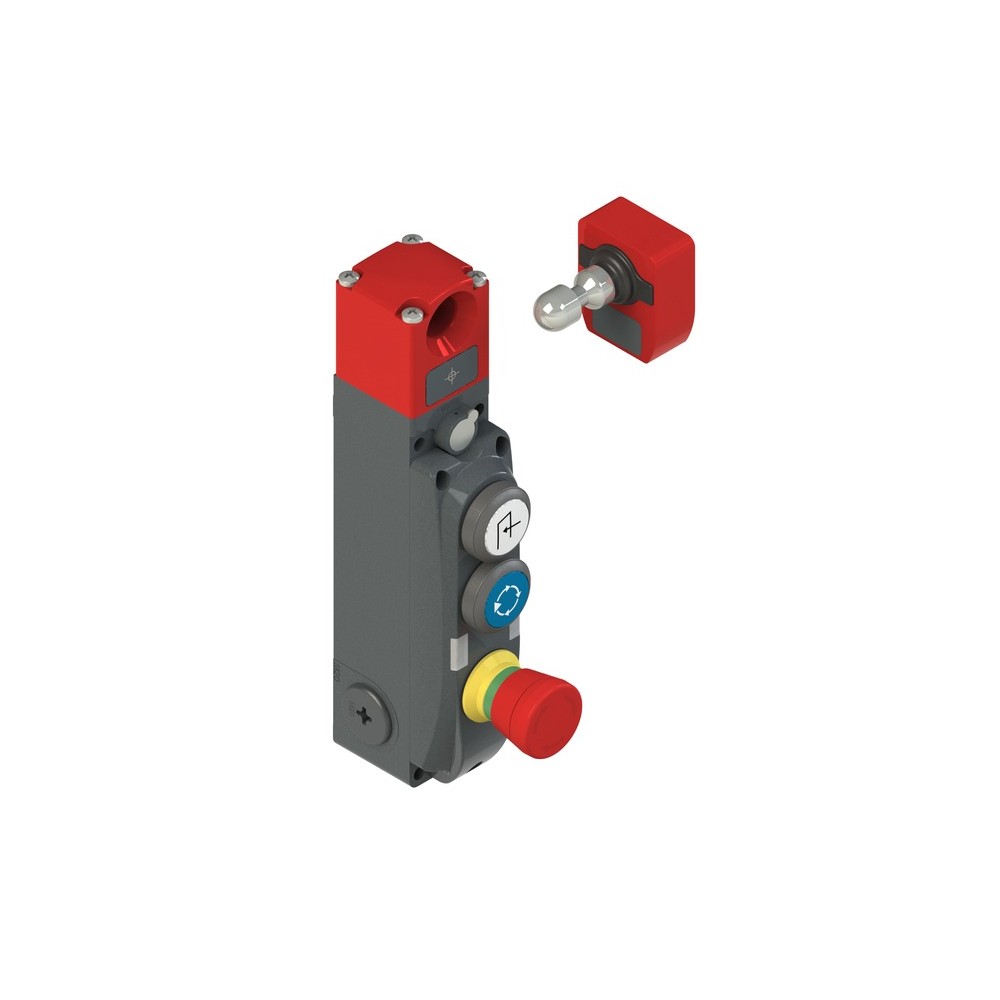

Промышленный замок безопасности Leuze L300-B2-M41C3-MLM24-SCA
Электромагнитный замок безопасности Leuze L300-B2-M41C3-MLM24-SCA (артикул 50142204) представляет собой высоконадежное решение для контроля состояния защитных ограждений и дверей на автоматизированных производствах. Устройство объединяет в себе функции блокировки, мониторинга и управления, обеспечивая максимальный уровень защиты персонала в соответствии со строгими международными стандартами.
Модель выполнена в прочном металлическом корпусе и оснащена встроенными органами управления: кнопкой аварийной остановки с поворотным разблокированием и функциональными кнопками со световой индикацией («Запрос» и «Подтверждение»). Это позволяет интегрировать устройство непосредственно в рабочую зону без необходимости установки дополнительных кнопочных постов.
Технические характеристики
- Уровень безопасности: PL e (EN ISO 13849-1), SILCL 3 (IEC/EN 62061), Категория 4.
- Усилие удержания (макс.): 9 750 Н.
- Напряжение питания: 24 В DC (±10%).
- Тип выходов: 2 безопасных транзисторных выхода OSSD (PNP).
- Принцип работы: Ток покоя (блокировка при активации электромагнита).
- Степень защиты: IP 65.
- Механический ресурс: 1 000 000 циклов срабатывания.
- Подключение: Пружинные клеммы (Spring-cage terminal), кабельный ввод M20 x 1.5.
- Диапазон рабочих температур: от -20 °C до +50 °C.
Преимущества и особенности
- Максимальная сила фиксации: Усилие в 9 750 Н гарантирует надежное запирание даже тяжелых защитных конструкций, исключая случайное или несанкционированное открытие.
- Интегрированная диагностика: 5 светодиодных индикаторов обеспечивают визуальный контроль состояния устройства, упрощая пусконаладку и поиск неисправностей.
- Гибкость монтажа: Три варианта кабельного ввода (слева, справа, снизу) позволяют оптимально разместить проводку в ограниченном пространстве.
- Устойчивость к внешним воздействиям: Металлический корпус и сертификация ECOLAB позволяют использовать замок в агрессивных промышленных средах, включая пищевую промышленность.
- Многофункциональность: Наличие встроенных кнопок управления и аварийного стопа сокращает затраты на монтаж и проектирование системы управления.
Сферы применения
Замок Leuze L300-B2-M41C3-MLM24-SCA разработан для эксплуатации в системах, где требуется высокий уровень безопасности и надежная фиксация ограждений:
- Роботизированные ячейки и сварочные участки.
- Автоматические линии сборки в автомобилестроении.
- Станки с ЧПУ и прессовое оборудование.
- Упаковочные и паллетирующие системы.
- Зоны с инерционным выбегом механизмов, требующие задержки разблокировки.
Характеристики Замок безопасности Leuze L300-B2-M41C3-MLM24-SCA
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | left, right, below |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849-1 |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал корпуса | Metal |
| Минимальная наработка вд | 2,725 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Настройка/управление | 3 command devices |
| Номинальная дистанция переключения сп | 2.5 mm |
| Повторяемость | ≤ 10 % Sn |
| Поперечные сечения соединения | 1 x 0.34 to 0.75 mm², wire with welded-on wire-end sleeve, 1 x 0.34 to 1.5 mm², wire with wire-end sleeve |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Open circuit current principle – Actuator locked if electromagnet is activated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Серия | L300-B2 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65,EN 60529 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Terminal |
| Тип проводки | Single connection, Series connection |
| Тип терминала | Spring-cage terminal |
| Уровень кодирования | Low,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 9,750 N |
| Функции | IE1 activation input: electromagnet, IE2 activation input: electromagnet, I3 programming input / control input for reset, O3 signal output: protective-device closed, O4 signal output: protective-device locked |
| Функции настройки | Button illuminates with icon “Request”, white, Button illuminates with icon “Acknowledge”, blue, E-Stop button, not illuminated, with rotary release |
| ФФГ вД | 1.17E-9 per hour |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
