| Код производителя50142203 |

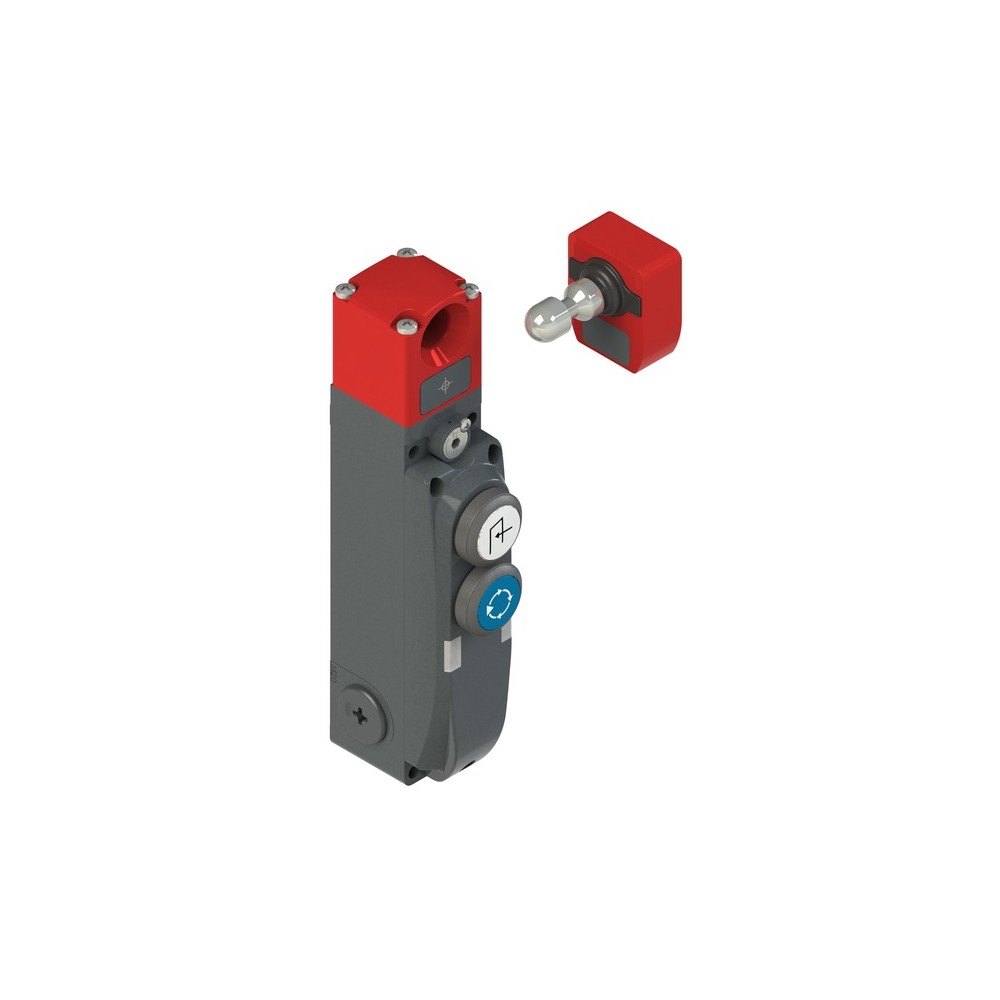

Промышленный замок безопасности Leuze L300-B1-M41C3-MLM24-SCA
Электромагнитный замок безопасности Leuze L300-B1-M41C3-MLM24-SCA представляет собой высоконадежное решение для контроля доступа в опасные зоны промышленного оборудования. Устройство объединяет в себе функции бесконтактного защитного выключателя и мощного удерживающего механизма. Прочный металлический корпус и высокая степень защиты IP 65 позволяют эксплуатировать замок в тяжелых промышленных условиях, обеспечивая максимальный уровень безопасности персонала и технологических процессов.
Технические характеристики
Модель L300-B1-M41C3-MLM24-SCA обладает следующими параметрами:
- Усилие удержания: до 9 750 Н, что гарантирует надежную фиксацию тяжелых дверей и ограждений.
- Уровень безопасности: соответствует категории 4, PL e (EN ISO 13849-1) и SILCL 3 (IEC/EN 62061).
- Принцип работы: рабочий ток (заблокировано при подаче питания на электромагнит).
- Интерфейсы: 2 безопасных входа, 2 безопасных выхода (OSSD) и 3 цифровых входа переключения.
- Напряжение питания: 24 В постоянного тока (DC).
- Тип подключения: пружинные клеммы для надежного монтажа в условиях вибрации.
- Индикация: 5 светодиодов и встроенные кнопки управления с подсветкой («Запрос» и «Подтверждение»).
Преимущества и особенности
Максимальная эксплуатационная надежность
Замок рассчитан на 1 000 000 циклов срабатывания, что в сочетании с металлическим исполнением корпуса обеспечивает срок службы до 20 лет. Высокая устойчивость к поперечным нагрузкам и надежная фиксация исключают случайное открытие защитных ограждений во время работы оборудования.
Гибкость монтажа и настройки
Конструкция предусматривает кабельные вводы с трех сторон (слева, справа, снизу) через резьбу M20 x 1.5, что упрощает интеграцию в существующие системы. Наличие встроенных органов управления (кнопок) позволяет реализовать функции сброса или запроса доступа непосредственно на самом замке, экономя место на панелях управления.
Интеллектуальная диагностика
Светодиодная индикация и выделенные сигнальные выходы для статусов «ограждение закрыто» и «ограждение заблокировано» обеспечивают оператору мгновенную обратную связь, сокращая время простоя при возникновении ошибок или штатных остановок.
Сферы применения
Leuze L300-B1-M41C3-MLM24-SCA оптимально подходит для использования в следующих областях:
- Роботизированные ячейки и автоматизированные сварочные линии.
- Станки с ЧПУ и обрабатывающие центры с высокой инерцией подвижных частей.
- Упаковочное и конвейерное оборудование.
- Пищевая промышленность (сертификация ECOLAB подтверждает устойчивость к агрессивным моющим средствам).
- Автомобилестроение и тяжелое машиностроение.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | left, right, below |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849-1 |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал корпуса | Metal |
| Минимальная наработка вд | 2,725 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Настройка/управление | 2 command devices |
| Номинальная дистанция переключения сп | 2.5 mm |
| Повторяемость | ≤ 10 % Sn |
| Поперечные сечения соединения | 1 x 0.34 to 0.75 mm², wire with welded-on wire-end sleeve, 1 x 0.34 to 1.5 mm², wire with wire-end sleeve |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Open circuit current principle – Actuator locked if electromagnet is activated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Серия | L300-B1 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65,EN 60529 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Terminal |
| Тип проводки | Single connection, Series connection |
| Тип терминала | Spring-cage terminal |
| Уровень кодирования | Low,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 9,750 N |
| Функции | IE1 activation input: electromagnet, IE2 activation input: electromagnet, I3 programming input / control input for reset, O3 signal output: protective-device closed, O4 signal output: protective-device locked |
| Функции настройки | Button illuminates with icon “Request”, white, Button illuminates with icon “Acknowledge”, blue |
| ФФГ вД | 1.17E-9 per hour |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
-
-
