| Код производителя63000523 |

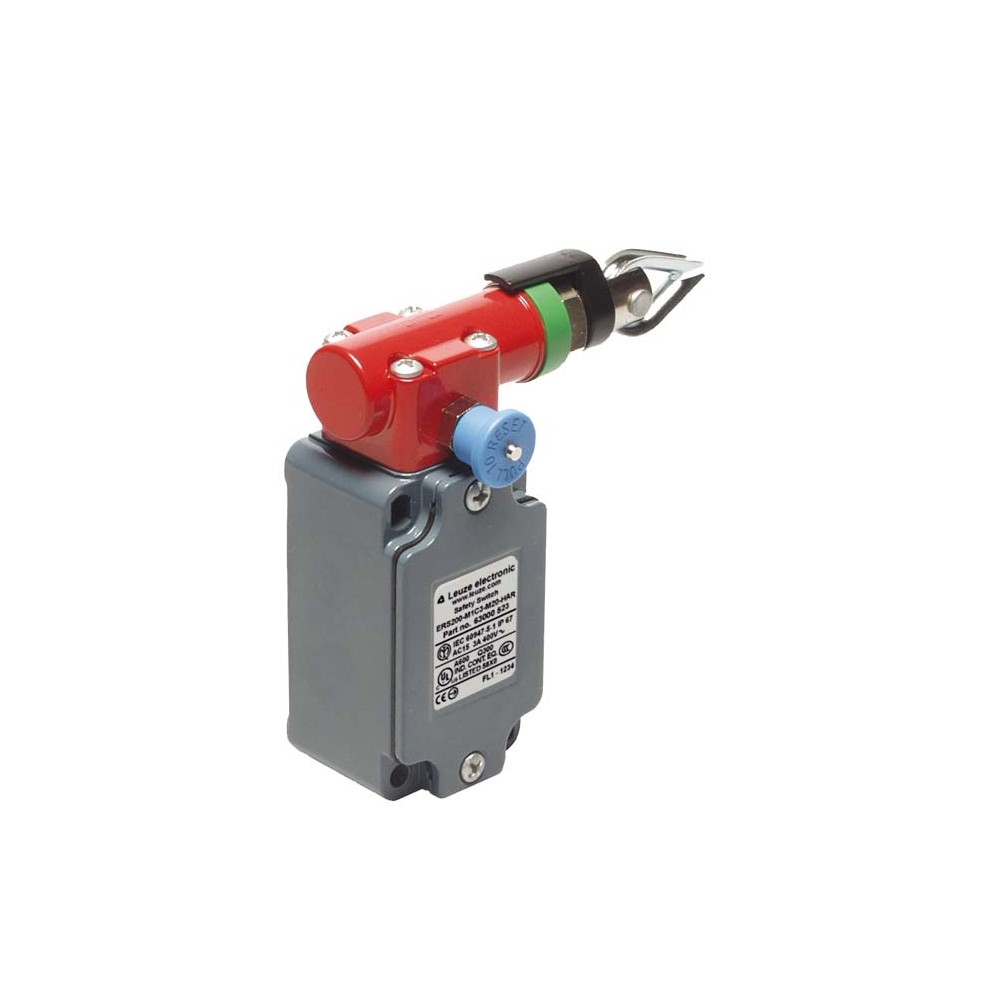

Тросовый выключатель аварийной остановки Leuze ERS200-M1C1-M20-HAR
Тросовый выключатель Leuze ERS200-M1C1-M20-HAR (артикул 63000523) представляет собой высоконадежное устройство безопасности, предназначенное для мгновенной остановки промышленного оборудования в экстренных ситуациях. Модель относится к серии ERS200 и обеспечивает защиту персонала на протяженных участках конвейерных линий и автоматизированных систем, где использование обычных кнопок аварийной остановки нецелесообразно.
Технические характеристики
Устройство выполнено в прочном металлическом корпусе из сплава ZAMAK, что гарантирует устойчивость к механическим повреждениям и агрессивным воздействиям внешней среды.
- Контактная группа: 2NC (два нормально закрытых контакта) с посеребренным покрытием.
- Максимальная длина троса: до 70 метров (при температурном перепаде 20 °C).
- Механический ресурс: 1 000 000 циклов срабатывания.
- Степень защиты: IP 67 (полная пыленепроницаемость и защита при кратковременном погружении в воду).
- Рабочий диапазон температур: от -25 °C до +80 °C.
- Тип подключения: винтовые клеммы, кабельный ввод M20 x 1.5.
- Принцип переключения: контакты замедленного действия с принудительным размыканием.
Преимущества и надежность
Выключатель спроектирован с учетом строгих стандартов безопасности EN ISO 13849. Механизм срабатывания настроен на натяжение троса в правую сторону, а разблокировка осуществляется с помощью специальной индикаторной кнопки (pull). Высокое усилие возбуждения (250 N) исключает ложные срабатывания от вибрации или случайных касаний.
- Долговечность: расчетный срок эксплуатации составляет 20 лет.
- Безопасность: значение B10d достигает 2 000 000 циклов, что позволяет использовать устройство в системах с высоким уровнем полноты безопасности (SIL).
- Компактность: габариты 84 x 49.5 x 98.5 мм позволяют монтировать устройство в ограниченном пространстве.
Сферы применения
Благодаря высокой степени защиты и надежности, Leuze ERS200-M1C1-M20-HAR активно применяется в следующих областях:
- Транспортерные и конвейерные системы большой протяженности.
- Деревообрабатывающие и металлообрабатывающие станки.
- Автоматизированные складские комплексы.
- Упаковочные линии и пищевое производство.
Устройство сертифицировано по стандартам IMQ и c UL US, что подтверждает его соответствие международным нормам электротехнической безопасности.
| Вес | 385 г |
|---|---|
| Внешний привод | Rope |
| Габариты | 84 mmx49.5 mmx98.5 mm |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 4 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал головки | Metal |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Место установки | On rope pull axis, to the right |
| Металл корпуса | ZAMAK |
| Направления срабатывания | To right |
| Номинальное напряжение изоляции | 500 В AC, 600 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Поперечные сечения соединения | 1 x 0.5 mm² to 2 x 2.5 mm², wire |
| Привод длина каната, Макс. (при 20 °C разность температур) | 70 m |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 14 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC |
| Серия | ERS200 |
| Сертификаты | IMQ, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | E-Stop command device,EN ISO 13849 |
| Тип подключения | Terminal |
| Тип разблокировки | Indicator button (pull) |
| Тип срабатывания | Rope |
| Тип терминала | Screw terminal |
| Усилие возбуждения (выдвижная с вынужденной разлуки) | 250 N |
| Усилие возбуждения (ослаблять) | 147 N |
| Усилие извлечения, разблокирован привод | 235 N |
| Функции | Contact connection |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
