Замок безопасности Leuze L300-B1-M31M23B19-SLM24-UCA
Характеристики
| Код производителя50142117 |
Описание

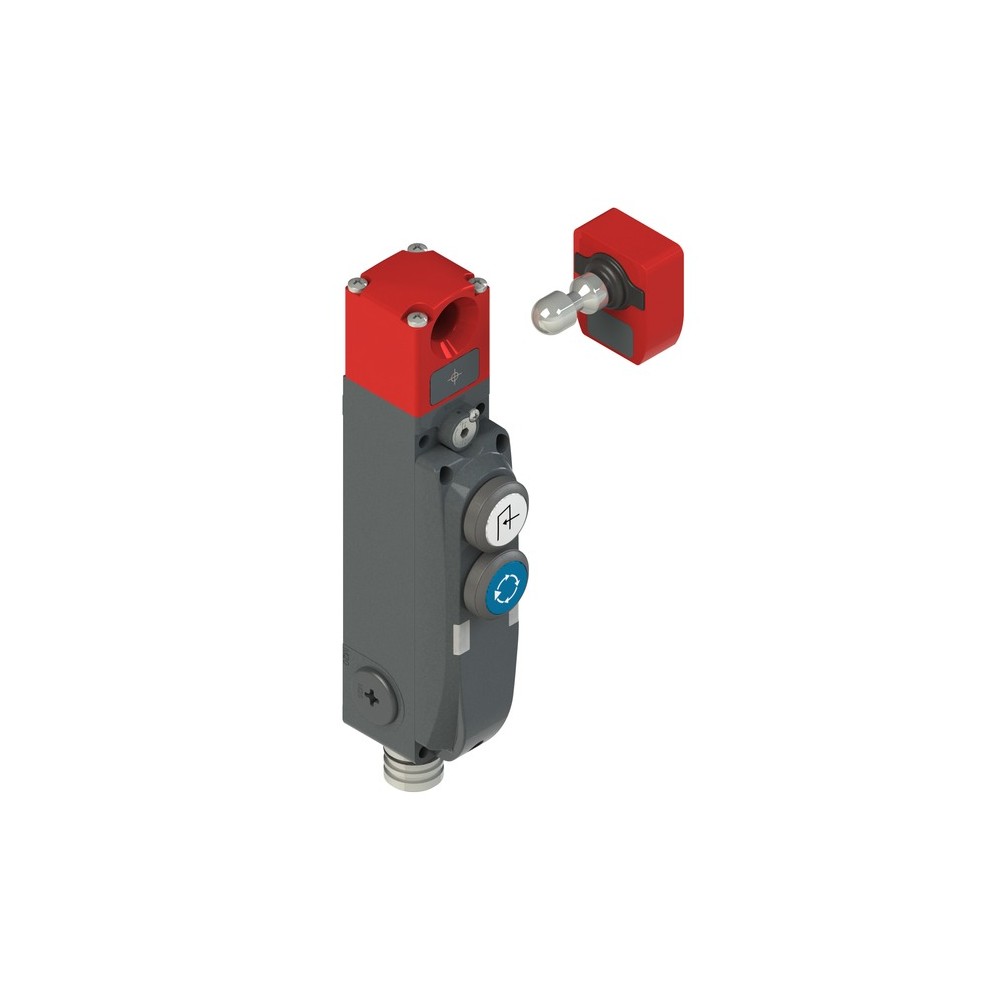

Электромагнитный замок безопасности Leuze L300-B1-M31M23B19-SLM24-UCA
Интеллектуальный замок безопасности Leuze серии L300 представляет собой высокотехнологичное решение для контроля доступа в опасные зоны промышленного оборудования. Устройство объединяет в себе функции бесконтактного датчика и мощного электромагнитного фиксатора, обеспечивая максимальный уровень защиты персонала и технологических процессов. Металлический корпус и высокая степень защиты IP65 позволяют эксплуатировать замок в тяжелых промышленных условиях.
Основные характеристики
Модель L300-B1-M31M23B19-SLM24-UCA отличается следующими техническими параметрами:
- Уровень безопасности: Соответствует PL e (EN ISO 13849-1) и SILCL 3 (IEC/EN 62061).
- Усилие удержания: Максимальное фиксирующее усилие составляет 9 750 Н, что гарантирует надежную блокировку даже тяжелых защитных ограждений.
- Принцип работы: Принцип тока покоя (Quiescent current) — актуатор заблокирован при деактивированном электромагните.
- Интерфейс подключения: 19-контактный разъем M23 с металлическим коннектором.
- Индикация и управление: 5 светодиодов для диагностики и 2 встроенных устройства управления (кнопки «Запрос» и «Подтверждение» с подсветкой).
- Тип выходов: 2 безопасных транзисторных выхода OSSD (PNP).
Преимущества и функциональность
Замок обеспечивает высокий уровень кодировки согласно EN ISO 14119, что исключает возможность преднамеренного обхода защитного устройства. Встроенные функции сброса (Reset) и сигнализации состояния ограждения (открыто/закрыто/заблокировано) позволяют интегрировать устройство в систему управления без использования дополнительных кнопочных постов.
- Долговечность: Ресурс составляет 1 000 000 циклов срабатывания при сроке эксплуатации до 20 лет.
- Гибкость монтажа: Сквозное крепление и боковой кабельный ввод снизу упрощают установку на различные типы профилей.
- Устойчивость: Сертификация ECOLAB подтверждает возможность использования в зонах с интенсивной санитарной обработкой.
- Диагностика: Наглядная LED-индикация позволяет оперативно определить статус блокировки и наличие ошибок.
Сферы применения
Данная модификация замка Leuze оптимальна для использования в следующих отраслях:
- Автоматизированные сварочные ячейки и роботизированные линии.
- Пищевая и фармацевтическая промышленность (благодаря стойкости к очистке).
- Деревообрабатывающее и металлообрабатывающее производство.
- Станки с ЧПУ и прессовое оборудование с инерционным выбегом.
Характеристики Замок безопасности Leuze L300-B1-M31M23B19-SLM24-UCA
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | From below |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 4 mm (actuator not locked) |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849-1 |
| Кодировка | A-coded |
| Количество выводов | 19 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество связанных с безопасностью переключающие входы | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 2 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Минимальная наработка вд | 2,725 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Настройка/управление | 2 command devices |
| Номинальная дистанция переключения сп | 2.5 mm |
| Повторяемость | ≤ 10 % Sn |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Quiescent current principle – Actuator locked if electromagnet is deactivated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Резьба | M23 |
| Серия | L300-B1 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65,EN 60529 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Тип проводки | Single connection, Series connection |
| Уровень кодирования | High,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 9,750 N |
| Функции | I4 activation input: electromagnet, I3 control input for reset, O3 signal output: protective-device closed, O4 signal output: protective-device locked |
| Функции настройки | Button illuminates with icon “Request”, white, Button illuminates with icon “Acknowledge”, blue |
| ФФГ вД | 1.17E-9 per hour |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
