| Код производителя50142125 |

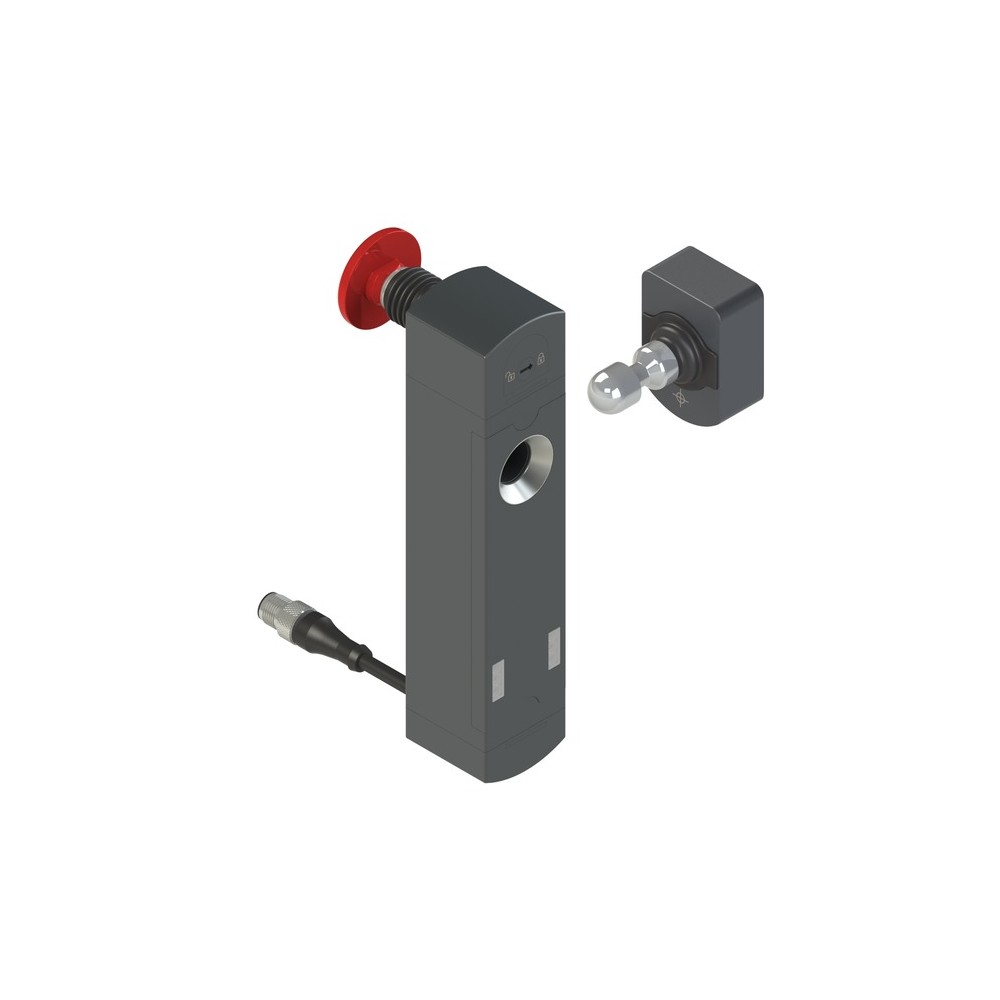

Электромагнитный замок безопасности Leuze L250-P41SL-CB02M12S8-PB-UCA
Бесконтактный замок безопасности Leuze серии L250 представляет собой высокотехнологичное решение для контроля состояния защитных ограждений и дверей на автоматизированных производствах. Устройство совмещает в себе функции RFID-датчика и мощного электромагнитного фиксатора, обеспечивая максимальный уровень защиты персонала и оборудования. Благодаря высокому уровню кодировки (High согласно EN ISO 14119), замок исключает возможность преднамеренного обхода защитной системы.
Технические характеристики
- Уровень безопасности: PL e (EN ISO 13849-1), SILCL 3 (IEC 62061), Категория 4.
- Усилие удержания: до 2100 Н, что гарантирует надежную фиксацию массивных дверей.
- Принцип работы: нормально-закрытый (Quiescent current) — привод заблокирован при отсутствии питания на электромагните.
- Интерфейс подключения: кабель длиной 200 мм с 8-контактным разъемом M12 (A-coded).
- Выходы: 2 безопасных полупроводниковых выхода OSSD (PNP) и 1 сигнальный выход.
- Степень защиты: IP67 и IP69K, что позволяет использовать устройство в условиях регулярной санитарной обработки.
- Материал корпуса: ударопрочный пластик серого цвета с металлическим коннектором.
Преимущества и особенности
Замок L250-P41SL-CB02M12S8-PB-UCA отличается исключительной долговечностью, рассчитанной на 1 000 000 циклов срабатывания. Наличие пяти встроенных светодиодов обеспечивает наглядную диагностику состояния устройства в режиме реального времени. Боковой кабельный ввод и компактный кубический дизайн (40 x 191.2 x 40 мм) упрощают монтаж в ограниченном пространстве.
Высокая устойчивость к внешним воздействиям подтверждена сертификатом ECOLAB, что делает устройство пригодным для эксплуатации в агрессивных средах. Встроенная защита от манипуляций и высокая вероятность обнаружения отказов (DC High) гарантируют стабильную работу системы безопасности в течение 20 лет.
Сферы применения
- Пищевая промышленность: благодаря защите IP69K и устойчивости к моющим средствам.
- Автомобилестроение: для защиты роботизированных ячеек и зон сварки.
- Упаковочные линии: контроль доступа к подвижным механизмам с инерционным выбегом.
- Фармацевтика: в чистых помещениях, где требуется надежная фиксация и гигиеническое исполнение.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | Lateral |
| Вес | 500 г |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Габариты | 40 mmx191.2 mmx40 mm |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 6 mm (actuator not locked) |
| Дизайн | Cubic |
| Дифференциальный путешествия | ≤ 20 % Sn |
| Длина кабеля | 200 mm |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849 |
| Кодировка | A-coded |
| Количество выводов | 8 -pin |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 8 -wire |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 1,671 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Номинальная дистанция переключения сп | 3 mm |
| Повторяемость | ≤ 10 % Sn |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Quiescent current principle – Actuator locked if electromagnet is deactivated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Резьба | M12 |
| Серия | L250 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Тип проводки | Single connection |
| Уровень кодирования | High,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 20 N |
| Фиксируя усилие, макс. | 2,100 N |
| Функции | IE1 activation input: electromagnet, IE2 activation input: electromagnet, I3 programming input / control input for reset, O3 signal output: protective-device closed |
| ФФГ вД | 1,24E-09 per hour |
| Цвет кабеля | Black |
| Цвет корпуса | Gray |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
-
-
-
