| Код производителя50142120 |

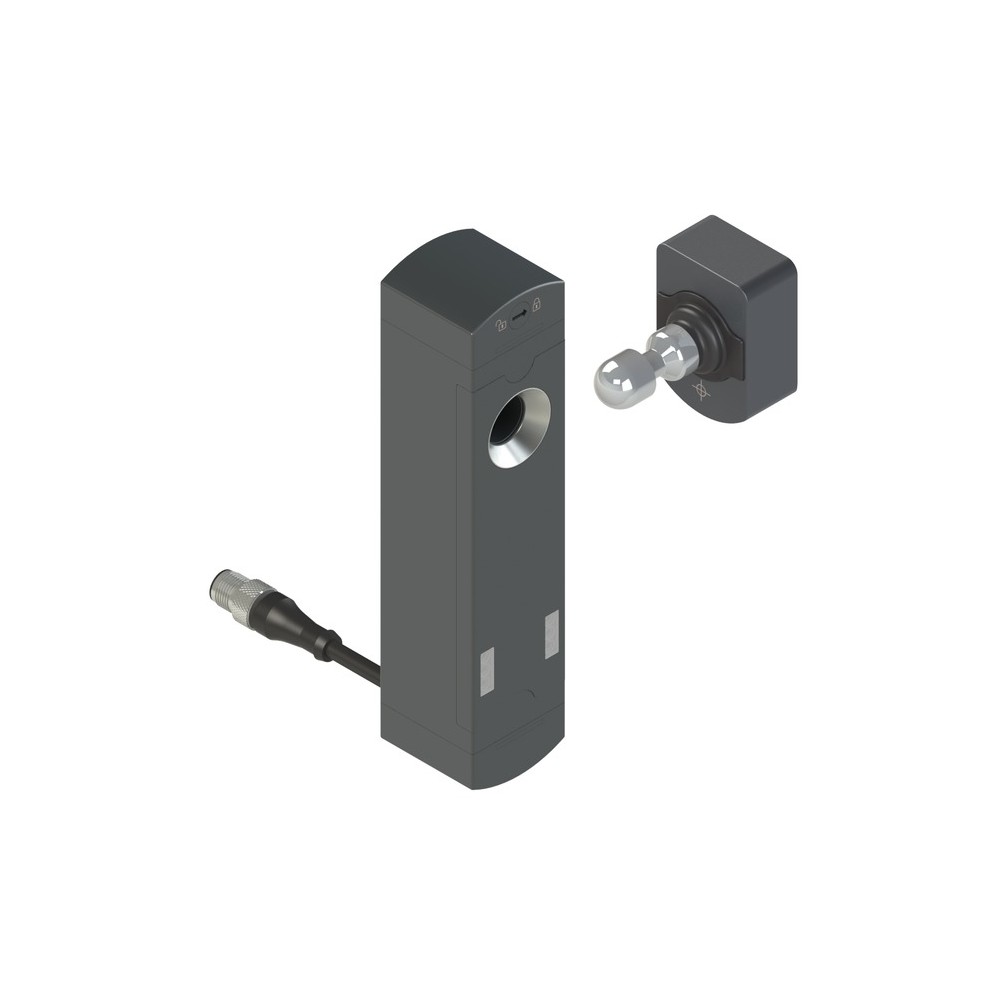

Электромагнитный замок безопасности Leuze L250-P31SL-CB02M12S8-SCA
Промышленный замок безопасности серии L250 от компании Leuze представляет собой высокотехнологичное решение для контроля доступа в опасные зоны. Устройство объединяет в себе функции бесконтактного датчика и мощного электромагнитного фиксатора, обеспечивая максимальный уровень защиты персонала при работе с промышленным оборудованием. Модель работает по принципу замкнутого тока: блокировка актуатора происходит при деактивации электромагнита, что гарантирует удержание ограждения даже при потере питания.
Технические характеристики
- Уровни безопасности: SILCL 3 (IEC/EN 62061), Категория 4, PL e (EN ISO 13849-1).
- Усилие удержания: до 2 100 Н (максимальное фиксирующее усилие).
- Интерфейс подключения: кабель длиной 200 мм с 8-контактным разъемом M12 (A-coded).
- Тип выходов: 2 безопасных транзисторных выхода OSSD (PNP).
- Напряжение питания: 24 В постоянного тока (DC).
- Степень защиты: IP67 и IP69K (подходит для санитарной обработки).
- Материал корпуса: ударопрочный пластик серого цвета; материал коннектора — металл.
- Габариты: 40 x 178 x 40 мм (кубический дизайн).
Преимущества и функциональные особенности
Надежность и долговечность
Замок рассчитан на интенсивную эксплуатацию с ресурсом не менее 1 000 000 циклов срабатывания. Средний срок службы составляет 20 лет, а показатель вероятности опасного отказа (PFHd) равен 1,24E-09 в час, что соответствует самым строгим международным стандартам безопасности.
Интеллектуальная индикация и управление
Устройство оснащено системой из 5 светодиодов для оперативной диагностики состояния. Функционал включает в себя входы активации электромагнита (IE1, IE2), вход сброса (reset) и сигнальный выход состояния защитного ограждения (O3).
Стойкость к внешним воздействиям
Благодаря сертификации ECOLAB и высокой степени защиты IP69K, замок сохраняет работоспособность в условиях воздействия агрессивных моющих средств и струй воды под высоким давлением. Допустимый температурный диапазон эксплуатации составляет от -20 до +50 °C.
Сферы применения
- Роботизированные ячейки и автоматизированные линии сборки.
- Пищевая промышленность и производство напитков (требующие регулярной мойки оборудования).
- Деревообрабатывающие и металлообрабатывающие станки.
- Упаковочное оборудование и паллетайзеры.
- Системы ограждений с инерционными механизмами, требующими полной остановки перед открытием.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Боковой кабельный ввод | Lateral |
| Вес | 500 г |
| Внешняя защита для цепи питания | 2A type Gg (or equivalent) |
| Габариты | 40 mmx178 mmx40 mm |
| Гарантированная дальность сАО | 2 mm |
| Гарантированное расстояние сАР | 10 mm (actuator locked), 6 mm (actuator not locked) |
| Дизайн | Cubic |
| Дифференциальный путешествия | ≤ 20 % Sn |
| Длина кабеля | 200 mm |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 60947-5-1 |
| Категория | 4,EN ISO 13849 |
| Кодировка | A-coded |
| Количество выводов | 8 -pin |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 8 -wire |
| Количество светодиодов | 5 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутируемое напряжение, тип. | 24 V |
| Макс. частота переключения | 1 Hz |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 1,671 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-10 ... 10 % |
| Номинальная дистанция переключения сп | 3 mm |
| Повторяемость | ≤ 10 % Sn |
| Постоянного тока | High |
| Потребление тока, тип. | 5 mA |
| Потребляемый ток, макс. | 1,200 mA |
| Принцип действия | Quiescent current principle – Actuator locked if electromagnet is deactivated |
| Режим активации выходов безопасности | Safety outputs active if safety door is closed and locked |
| Резьба | M12 |
| Серия | L250 |
| Сертификаты | c UL US, ECOLAB, TÜV Süd |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -20 ... 50 °C |
| Тип | Digital switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Тип проводки | Single connection |
| Уровень кодирования | Low,EN ISO 14119 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 20 N |
| Фиксируя усилие, макс. | 2,100 N |
| Функции | IE1 activation input: electromagnet, IE2 activation input: electromagnet, I3 control input for reset, O3 signal output: protective-device closed |
| ФФГ вД | 1,24E-09 per hour |
| Цвет кабеля | Black |
| Цвет корпуса | Gray |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
