| Код производителя63000554 |

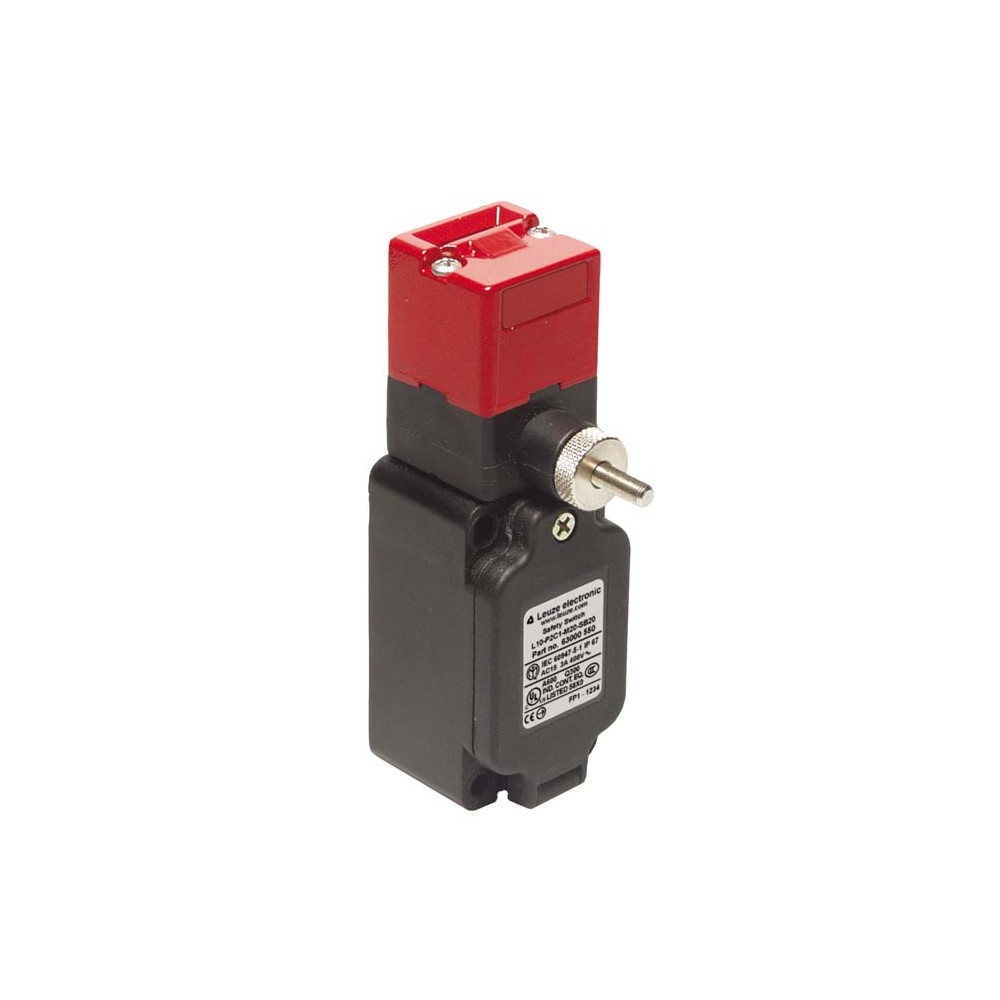

Описание электромеханического замка безопасности Leuze L10-P3C1-M20-LB10
Замок безопасности Leuze L10-P3C1-M20-LB10 представляет собой компактное электромеханическое устройство серии L10, предназначенное для контроля положения защитных ограждений, дверей и люков на промышленном производстве. Модель выполнена в прочном пластиковом корпусе кубической формы и обеспечивает надежную блокировку исполнительных механизмов до полной остановки опасных процессов.
Устройство работает по принципу механической блокировки с ручным разблокированием при помощи рифленой гайки. Время срабатывания при ручном освобождении привода составляет от 15 до 20 секунд, что исключает случайный доступ в рабочую зону. Благодаря использованию самозатухающего термопластика (PPS), армированного стекловолокном, замок устойчив к агрессивным средам и механическим нагрузкам.
Основные характеристики
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый) с посеребренными контактами.
- Усилие удержания: до 1 000 N, что гарантирует надежную фиксацию ограждения.
- Степень защиты: IP 67, обеспечивающая полную пыленепроницаемость и защиту при кратковременном погружении в воду.
- Ресурс: 500 000 циклов срабатывания при расчетном сроке эксплуатации 20 лет.
- Подключение: винтовые клеммы, кабельный ввод M20 x 1.5.
- Рабочая температура: от -25 до +80 °C.
Преимущества оборудования
- Гибкость монтажа: пять направлений срабатывания (4 боковых с шагом 90° и 1 верхнее) позволяют интегрировать замок в системы с любой геометрией.
- Безопасность: принудительное размыкание контактов и высокая надежность (B10d = 1 000 000 циклов) соответствуют строгим стандартам ISO 14119.
- Устойчивость к помехам: номинальное напряжение изоляции до 500 В DC и встроенная защита от короткого замыкания.
- Компактность: габариты 40 x 62 x 122.5 мм позволяют устанавливать устройство в условиях ограниченного пространства.
Сферы применения
Замок Leuze L10-P3C1-M20-LB10 оптимально подходит для автоматизированных линий в следующих отраслях:
- Машиностроение и станкостроение;
- Упаковочное оборудование;
- Деревообрабатывающая промышленность;
- Роботизированные ячейки и конвейерные системы.
| Вес | 283 г |
|---|---|
| Внешний привод | AC-AHxx, series, straight, angled, resilient, alignable |
| Габариты | 40 mmx62 mmx122.5 mm |
| Дизайн | Cubic |
| Жизненный цикл | 500,000 actuation cycles,IEC 6047-5-1 |
| Замок включения | Manual unlocking by means of knurled nut |
| Замок тип | Mechanical |
| Затягивается вручную освободить привод | Approx. 15 to 20 seconds |
| Защита контакта | Protective insulation O |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Материал электрического контакта | Silver alloy |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 4 x side (90°), 1 x top |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | L10 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device with guard interlocking,ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие извлечения, разблокирован привод | 10 N |
| Фиксируя усилие, макс. | 1,000 N |
| Функции | Contact connection |
| Цвет корпуса | Black |
| Частота срабатывания, макс. | 360 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 1,000,000 number of cycles |
