| Код производителя63000553 |

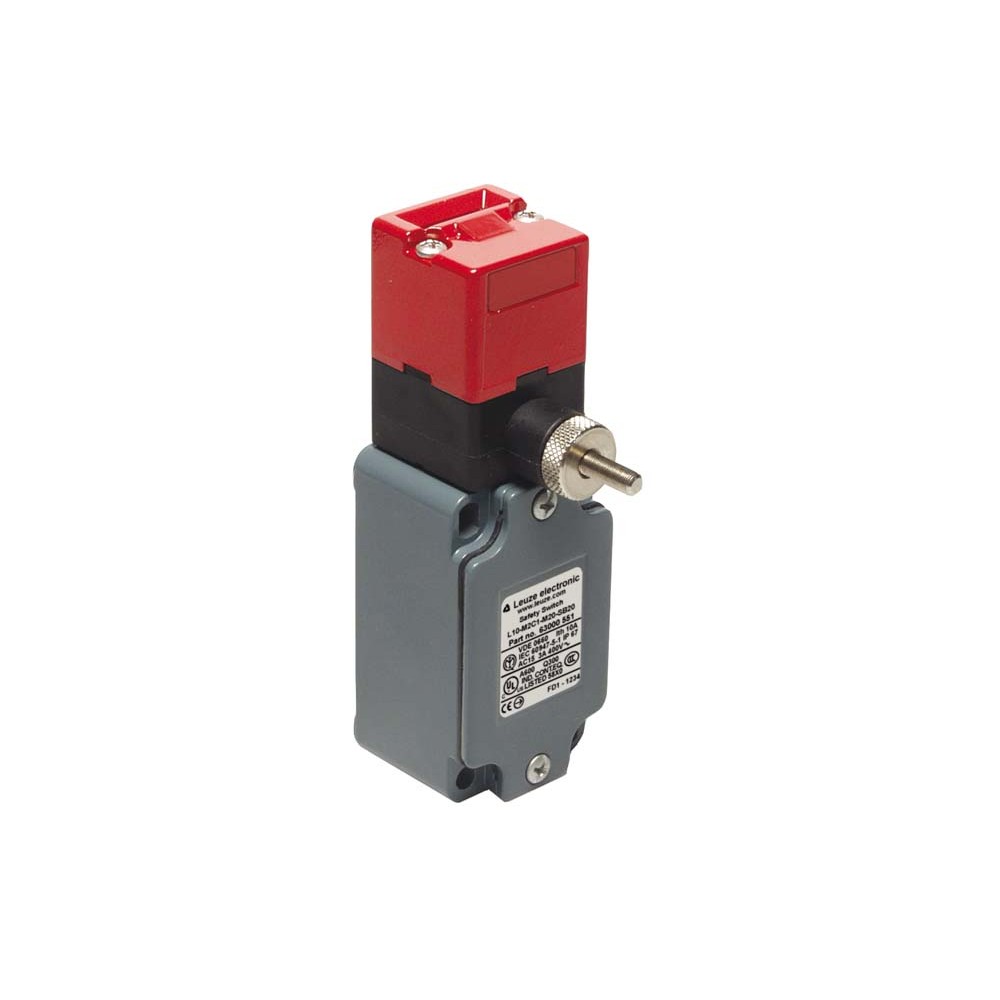

Электромеханический замок безопасности Leuze L10-M3C1-M20-SB20
Промышленный замок безопасности Leuze L10-M3C1-M20-SB20 представляет собой надежное устройство блокировки (Interlock device), разработанное в соответствии со стандартом ISO 14119. Модель предназначена для контроля положения защитных ограждений, дверей и люков на автоматизированных производственных линиях. Благодаря прочному металлическому корпусу из сплава ZAMAK и высокой степени защиты IP67, устройство сохраняет работоспособность в тяжелых условиях эксплуатации.
Технические характеристики
Замок серии L10 отличается высокой механической прочностью и точностью срабатывания. Конструкция предусматривает гибкость монтажа и подключения:
- Материал корпуса: Литой металл (ZAMAK), устойчивый к механическим повреждениям.
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый) с принудительным размыканием.
- Максимальное усилие удержания: 1 000 Н.
- Ресурс: 500 000 циклов срабатывания (B10d до 1 000 000 циклов).
- Электрическое подключение: Винтовые клеммы, кабельный ввод M20 x 1.5.
- Диапазон рабочих температур: от -25 °C до +80 °C.
Преимущества и особенности
Устройство оснащено механизмом ручного разблокирования с помощью накатной гайки, что критически важно для проведения сервисных работ или в случае отсутствия питания. Использование серебряного сплава для электрических контактов гарантирует стабильную проводимость и защиту от окисления.
Конструкция Cubic обеспечивает пять направлений подхода привода (одно сверху и четыре боковых с шагом 90°), что упрощает интеграцию замка в оборудование со сложной геометрией. Механизм Slow-action contact обеспечивает надежное переключение даже при низких скоростях подхода привода (от 0.001 м/с).
Сферы применения
Leuze L10-M3C1-M20-SB20 широко применяется в различных отраслях промышленности для обеспечения безопасности персонала:
- Станочное оборудование и обрабатывающие центры.
- Роботизированные ячейки и сварочные посты.
- Упаковочные и фасовочные линии.
- Автомобильное производство.
- Пищевая промышленность (в зонах, не требующих прямого контакта с продуктами).
Высокий уровень надежности подтвержден сертификатами IMQ и c UL US, а расчетный срок эксплуатации составляет 20 лет согласно EN ISO 13849-1.
| Вес | 350 г |
|---|---|
| Внешний привод | AC-AHxx, series, straight, angled, resilient, alignable |
| Габариты | 40 mmx62 mmx123 mm |
| Дизайн | Cubic |
| Жизненный цикл | 500,000 actuation cycles,IEC 6047-5-1 |
| Замок включения | Manual unlocking by means of knurled nut |
| Замок тип | Mechanical |
| Затягивается вручную освободить привод | Approx. 15 to 20 seconds |
| Защита контакта | Earthing |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Металл корпуса | ZAMAK |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 1 x top, 4 x side (90°) |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | L10 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device with guard interlocking,ISO 14119 |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие извлечения, разблокирован привод | 10 N |
| Фиксируя усилие, макс. | 1,000 N |
| Функции | Contact connection |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 360 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 1,000,000 number of cycles |
