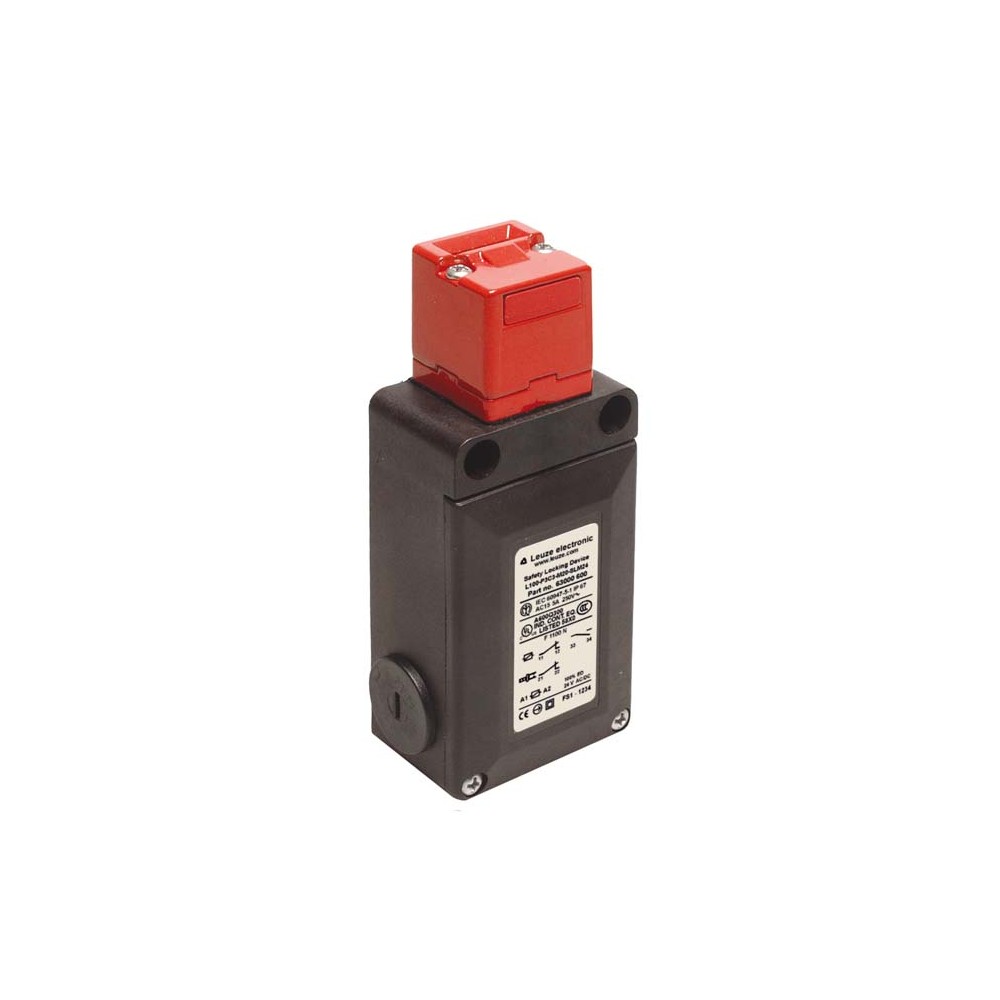

Электромагнитный замок безопасности Leuze L100-P3C3-M20-MLM24
Промышленный замок безопасности Leuze L100-P3C3-M20-MLM24 (артикул 63000601) представляет собой высоконадежное устройство блокировки с электромагнитным принципом действия. Он разработан для интеграции в системы защиты персонала и оборудования, обеспечивая контролируемое ограничение доступа к опасным зонам до полной остановки производственных процессов. Корпус выполнен из самозатухающего термопласта, армированного стекловолокном (PPS), что гарантирует механическую прочность и устойчивость к агрессивным средам.
Технические характеристики
- Тип блокировки: Электромагнитный (Magnet) с удерживающим усилием до 1100 Н.
- Напряжение питания магнита: 24 В постоянного тока (DC).
- Контактная группа: 1NC + 1NO (магнит) и 1NC (привод) с принудительным размыканием.
- Ресурс: До 800 000 циклов срабатывания (B10d — 5 000 000 циклов).
- Степень защиты: IP 66, что позволяет использовать устройство в условиях повышенной влажности и запыленности.
- Рабочая температура: От -25 °C до +60 °C.
- Подключение: Винтовые клеммы, 3 кабельных ввода M20 x 1.5.
Преимущества оборудования
Замок серии L100 отличается исключительной гибкостью монтажа: предусмотрено 5 направлений срабатывания (1 сверху и 4 боковых с шагом 90°). Медленное переключение контактов (Slow-action contact) из серебряного сплава обеспечивает стабильную электропроводность и долговечность коммутационной системы. Устройство обладает высокой устойчивостью к коротким замыканиям и имеет усиленную изоляцию, что подтверждено международными сертификатами IMQ и c UL US. Продолжительный срок эксплуатации (до 20 лет) минимизирует затраты на обслуживание систем безопасности.
Сферы применения
- Автоматизированные производственные линии и конвейерные системы.
- Роботизированные ячейки и зоны сварки.
- Станки с ЧПУ и прессовое оборудование.
- Пищевая и упаковочная промышленность.
- Деревообрабатывающие и металлообрабатывающие предприятия.
Благодаря компактному кубическому дизайну и возможности использования различных типов внешних приводов (прямых, угловых, гибких), модель L100-P3C3-M20-MLM24 легко интегрируется в существующие ограждения и защитные двери любого типа.
| Вес | 373 г |
|---|---|
| Внешний привод | AC-AHxx, series, straight, angled, resilient, alignable |
| Время включения | 100 % |
| Габариты | 60.8 mmx37.6 mmx135 mm |
| Дизайн | Cubic |
| Жизненный цикл | 800,000 actuation cycles,IEC 60947-5-1 |
| Замок включения | Magnet |
| Замок тип | Electromagnetic |
| Защита контакта | Protective insulation O |
| Защита от короткого замыкания, замыкания безопасности | 500V, 10A, typeaM,IEC 60269-1 |
| Защита от короткого замыкания, Магнит | 0.5A, 24V, typegG,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 8 -pin |
| Количество кабельных вводов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Магнит рабочее напряжение | 24 VDC,-10 ... 25 % |
| Материал корпуса | Plastic |
| Материал электрического контакта | Silver alloy |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 1 x top, 4 x side (90°) |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Размыкание контакта | Force-fit |
| Распределение контакта, Магнит | 1NC + 1NO |
| Распределение контактов, привод | 1NC |
| Серия | L100 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0.001 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 66 |
| Температура окружающей среды, эксплуатация | -25 ... 60 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device with guard interlocking,ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие извлечения, разблокирован привод | 30 N |
| Фиксируя усилие, макс. | 1,100 N |
| Функции | Contact connection, Voltage supply |
| Цвет корпуса | Red, Black |
| Частота срабатывания, макс. | 600 per hour,IEC 60947-5-1 |
| Число циклов до опасного сбоя B10d | 5,000,000 number of cycles |
