| Код производителя63000405 |

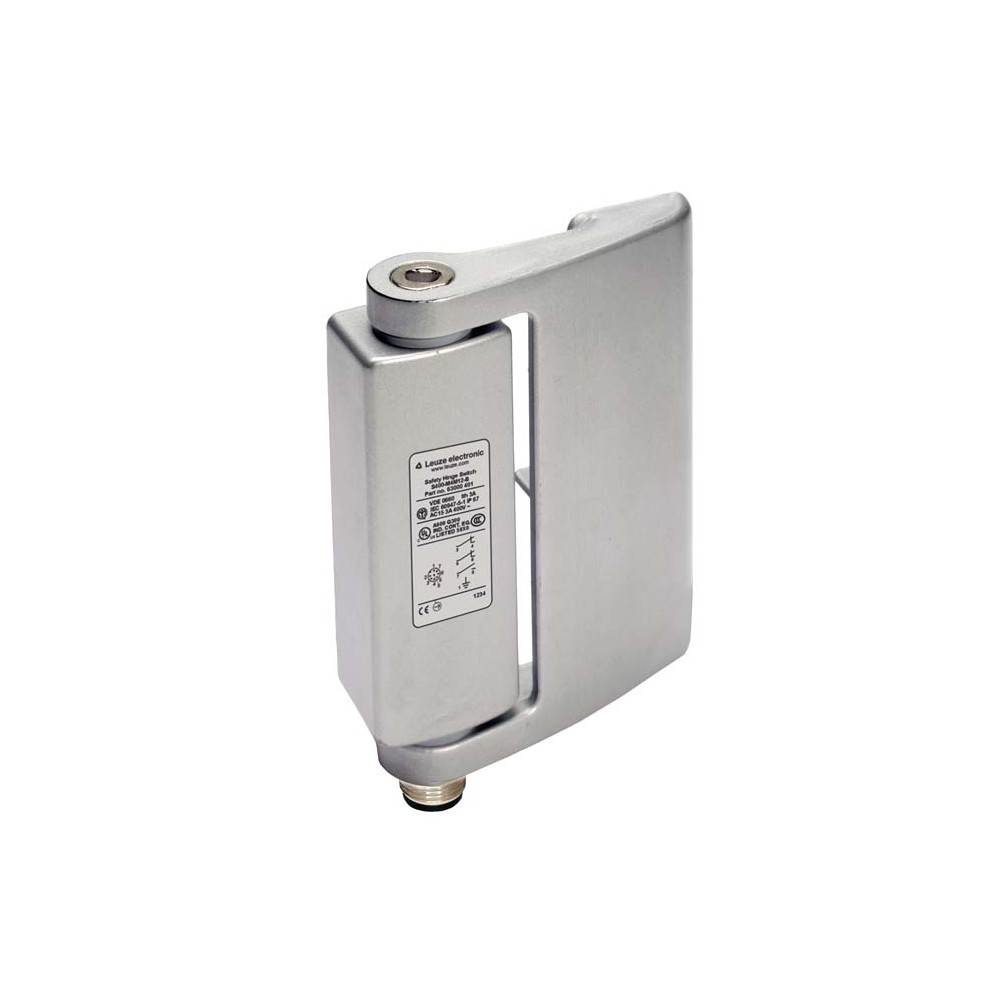

Шарнирный выключатель безопасности Leuze S410-M1M12-B
Шарнирный выключатель Leuze S410-M1M12-B (артикул 63000405) представляет собой высоконадежное устройство безопасности, интегрируемое непосредственно в петли защитных ограждений, дверей и люков. Благодаря совмещению функций дверной петли и датчика мониторинга, устройство обеспечивает высокий уровень защиты персонала, исключая возможность несанкционированного вмешательства в работу системы безопасности.
Технические характеристики
Модель выполнена в прочном металлическом корпусе из сплава ZAMAK, что гарантирует устойчивость к механическим нагрузкам и агрессивным средам. Основные параметры устройства:
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый) с посеребренными контактами.
- Принцип срабатывания: Snap-action (мгновенное действие) с принудительным размыканием.
- Подключение: 8-контактный разъем M12 с металлическим коннектором.
- Степень защиты: IP 67 и IP 69K, что позволяет использовать выключатель в условиях интенсивной мойки под давлением.
- Механический ресурс: 1 000 000 циклов переключения (B10d — 2 000 000 циклов).
- Максимальный угол срабатывания: 180°.
Преимущества и надежность
Конструкция серии S400 отличается скрытым внутренним приводом, который полностью инкапсулирован внутри шарнира. Это предотвращает накопление грязи и исключает риск механического повреждения актуатора. Выключатель выдерживает значительные нагрузки: осевое напряжение до 750 Н·м и радиальное до 500 Н·м, что делает его полноценным несущим элементом конструкции.
Широкий температурный диапазон эксплуатации (от -25 до +80 °C) и высокая частота срабатывания (до 1200 циклов в час) позволяют использовать S410-M1M12-B в самых интенсифицированных производственных процессах.
Сферы применения
Устройство разработано для обеспечения безопасности в различных отраслях промышленности:
- Пищевая и фармацевтическая промышленность: благодаря защите IP 69K и гигиеничному дизайну корпуса.
- Станкостроение: контроль положения защитных экранов и кожухов металлообрабатывающего оборудования.
- Упаковочные линии: мониторинг доступа к подвижным узлам конвейерных систем.
- Роботизированные ячейки: интеграция в легкие и средние защитные ограждения.
| Боковой кабельный ввод | From below (with left installation) |
|---|---|
| Вес | 412 г |
| Внутренний привод | Safety switch in hinge, encapsulated |
| Габариты | 79 mmx22.5 mmx100.6 mm |
| Дизайн | Cubic |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита от короткого замыкания | 500V, 2A, typegG,IEC 60269-1 |
| Категория использования AC15 | Ue 24 V, Ie 2 A,EN 60947-5-1 |
| Категория использования DC13 | Ue 24 V, Ie 2 A,EN 60947-5-1 |
| Количество выводов | 8 -pin |
| Количество соединений | 1 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Металл корпуса | ZAMAK |
| Напряжение при кручении | 12 N·m |
| Номинальное напряжение изоляции | 30 В AC, 36 В DC |
| Обычный тепловой ток, макс. | 2 A |
| Осевое напряжение | 750 N·m |
| Принцип переключения | Snap-action contact |
| Путь срабатывания (угол) с принудительным разделением | 4 N,From set switching point |
| Радиальные напряжения | 500 N·m |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Резьба | M12 |
| Серия | S400 |
| Сертификаты | IMQ, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип крепления | Mounting thread |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип подключения | Connector |
| Угол срабатывания, макс. | 180 ° |
| Функции | Contact connection |
| Цвет корпуса | Silver |
| Частота срабатывания, макс. | 1,200 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
