| Код производителя63000401 |

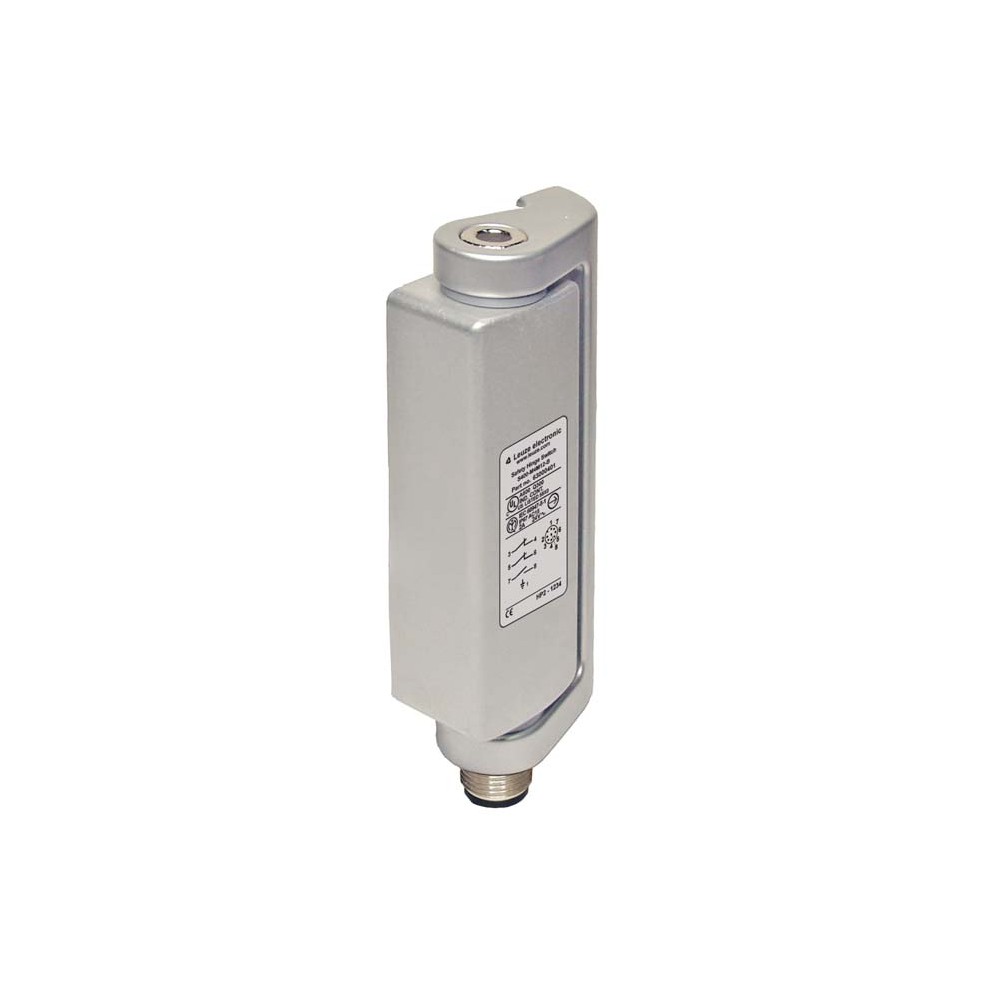

Шарнирный выключатель безопасности Leuze S400-M4M12-B
Шарнирный выключатель безопасности Leuze S400-M4M12-B (артикул 63000401) представляет собой высоконадежное решение для контроля положения защитных дверей, люков и кожухов промышленного оборудования. Устройство объединяет в себе функции дверной петли и электрического прерывателя цепи безопасности, что позволяет исключить возможность обхода системы защиты и упростить монтаж на алюминиевые профили или стальные рамы.
Технические характеристики
Модель выполнена в прочном металлическом корпусе из сплава ZAMAK, что обеспечивает устойчивость к механическим нагрузкам и агрессивным средам. Основные параметры устройства:
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый).
- Тип подключения: М12 разъем (8-pin) с металлическим коннектором.
- Механический ресурс: до 1 000 000 циклов переключения.
- Максимальный угол срабатывания: 180°.
- Степень защиты: IP 67 и IP 69K, что гарантирует герметичность при мойке под высоким давлением.
- Материал контактов: серебряный сплав для стабильной проводимости.
- Рабочая температура: от -25 °C до +80 °C.
Преимущества и особенности
Выключатель серии S400 отличается скрытым принципом работы: переключающий механизм полностью инкапсулирован внутри шарнира. Это предотвращает накопление пыли и стружки, а также исключает риск случайного повреждения привода.
- Высокая нагрузочная способность: выдерживает осевое напряжение до 1 500 Н и радиальное до 1 000 Н.
- Безопасность: принудительное размыкание контактов (Force-fit) гарантирует разрыв цепи даже при сваривании контактов.
- Надежность: показатель B10d составляет 2 000 000 циклов, что соответствует строгим стандартам безопасности EN ISO 13849-1.
- Компактность: кубический дизайн (49 x 22.5 x 100.6 мм) позволяет интегрировать устройство в ограниченные пространства.
Сферы применения
Благодаря гигиеническому исполнению и высокой степени защиты, Leuze S400-M4M12-B широко применяется в следующих отраслях:
- Пищевая и фармацевтическая промышленность (стандарт IP 69K).
- Упаковочные линии и конвейерные системы.
- Станкостроение и обработка материалов.
- Роботизированные ячейки и ограждения зон доступа.
| Боковой кабельный ввод | From below (with left installation) |
|---|---|
| Вес | 300 г |
| Внутренний привод | Safety switch in hinge, encapsulated |
| Габариты | 49 mmx22.5 mmx100.6 mm |
| Дизайн | Cubic |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита от короткого замыкания | 500V, 2A, typegG,IEC 60269-1 |
| Категория использования AC15 | Ue 24 V, Ie 2 A,EN 60947-5-1 |
| Категория использования DC13 | Ue 24 V, Ie 2 A,EN 60947-5-1 |
| Количество выводов | 8 -pin |
| Количество соединений | 1 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Металл корпуса | ZAMAK |
| Напряжение при кручении | 25 N·m |
| Номинальное напряжение изоляции | 30 В AC, 36 В DC |
| Обычный тепловой ток, макс. | 2 A |
| Осевое напряжение | 1,500 N·m |
| Принцип переключения | Slow-action contact |
| Путь срабатывания (угол) с принудительным разделением | 4 N,From set switching point |
| Радиальные напряжения | 1,000 N·m |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Резьба | M12 |
| Серия | S400 |
| Сертификаты | IMQ, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип крепления | Mounting thread, Mounting plate |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип подключения | Connector |
| Угол срабатывания, макс. | 180 ° |
| Функции | Contact connection |
| Цвет корпуса | Silver |
| Частота срабатывания, макс. | 1,200 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
-
-
