| Код производителя63000306 |

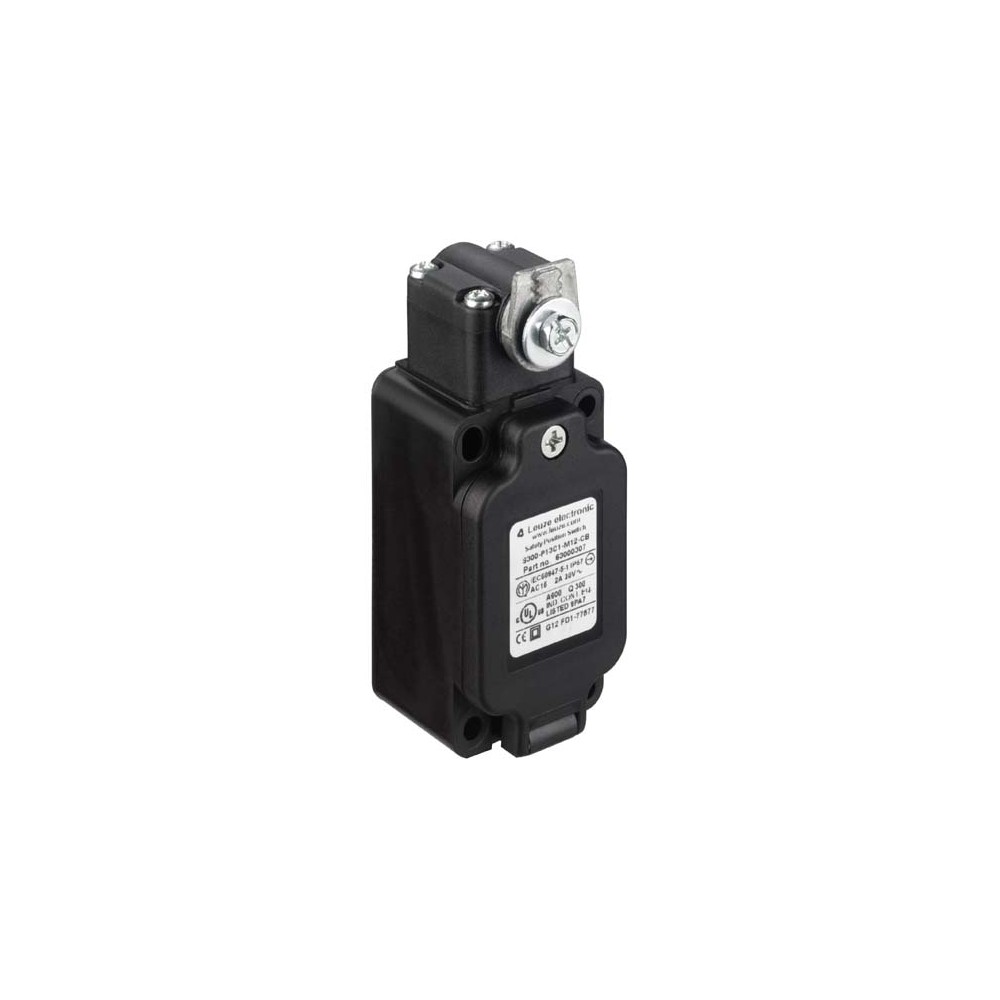

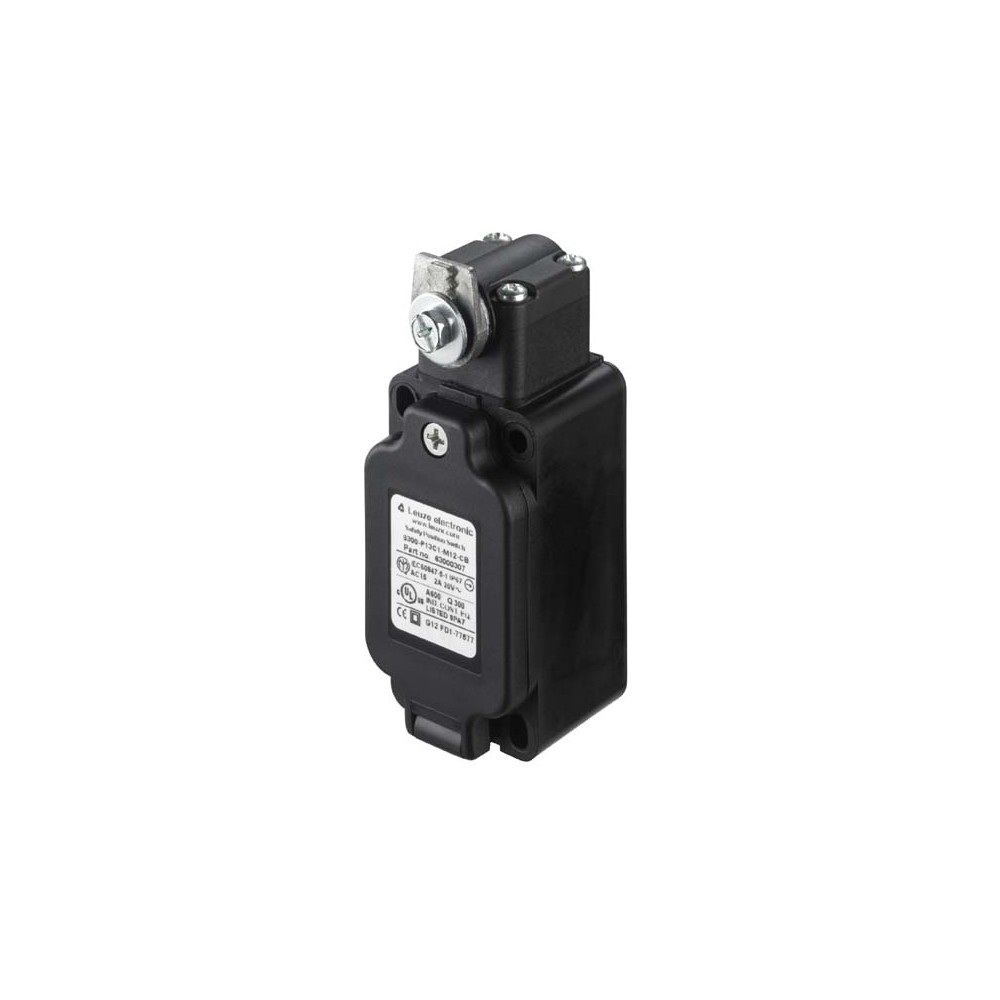

Позиционный выключатель безопасности Leuze S300-P13C1-M20-CB
Промышленный выключатель безопасности Leuze S300-P13C1-M20-CB (артикул 63000306) представляет собой компактное электромеханическое устройство блокировки без фиксации, разработанное в соответствии со стандартом ISO 14119. Модель выполнена в прочном кубическом корпусе из самозатухающего пластика, армированного стекловолокном (PPS), что обеспечивает высокую устойчивость к механическим нагрузкам и агрессивным средам.
Технические характеристики
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый) с принудительным размыканием.
- Материал контактов: Серебряный сплав, обеспечивающий стабильную проводимость.
- Электрические параметры: Номинальный тепловой ток 10 А; категории применения AC15 (до 500В/1А) и DC13 (до 250В/0.4А).
- Ресурс: Механическая износостойкость составляет 20 000 000 циклов; показатель B10d — 40 000 000 циклов.
- Подключение: Винтовые клеммы, один кабельный ввод M20 x 1.5.
- Степень защиты: IP 67, полная пыленепроницаемость и защита при кратковременном погружении в воду.
- Рабочая температура: от -25 °C до +80 °C.
Преимущества и надежность
Выключатель серии S300 отличается высокой гибкостью при монтаже. Головка устройства поддерживает четыре направления подхода (с шагом 90°) и возможность срабатывания как с одной, так и с обеих сторон. Принцип медленного переключения (Slow-action) в сочетании с принудительным размыканием гарантирует разрыв цепи безопасности даже при сваривании контактов, что критически важно для систем защиты персонала.
Корпус обладает защитной изоляцией класса O и устойчив к загрязнениям (степень 3 согласно EN 60947-1). Компактные габариты (40 x 39 x 97 мм) позволяют интегрировать устройство в ограниченные пространства промышленного оборудования.
Сферы применения
- Контроль положения защитных ограждений, люков и съемных панелей на автоматизированных линиях.
- Системы безопасности станков с ЧПУ и деревообрабатывающего оборудования.
- Упаковочное и конвейерное оборудование, где требуется высокая частота срабатывания (до 3600 циклов в час).
- Роботизированные ячейки для мониторинга доступа в опасные зоны.
| Вес | 145 г |
|---|---|
| Габариты | 40 mmx39 mmx97 mm |
| Дизайн | Cubic |
| Жизненный цикл | 20,000,000 actuation cycles,IEC 60947-5-1 |
| Защита контакта | Protective insulation O |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Материал электрического контакта | Silver alloy |
| Направление переключения | One side, Both sides |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Подход направлений срабатывания | 4 x side (90°), 360° |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | S300 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | Depending on actuator used |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Функции | Contact connection |
| Цвет корпуса | Black |
| Частота срабатывания, макс. | 3,600 per hour,IEC 60947-5-1 |
| Число циклов до опасного сбоя B10d | 40,000,000 number of cycles |
