| Код производителя63000301 |

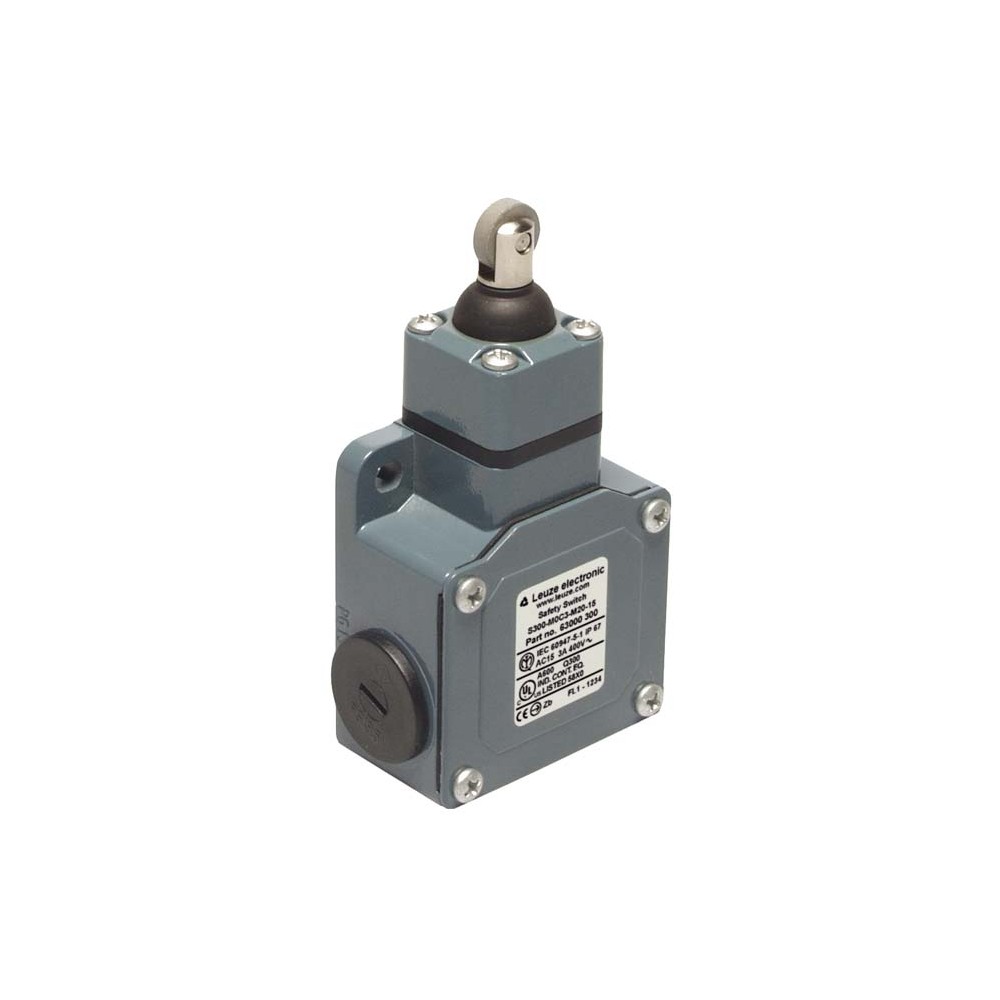

Позиционный выключатель безопасности Leuze S300-M13C3-M20-15
Промышленный выключатель безопасности серии S300 от компании Leuze предназначен для мониторинга положения подвижных защитных ограждений, люков и дверей в автоматизированных системах. Устройство выполнено в прочном металлическом корпусе из сплава ZAMAK, что гарантирует высокую механическую устойчивость и долговечность в тяжелых условиях эксплуатации.
Технические характеристики
Модель S300-M13C3-M20-15 сочетает в себе компактные габариты и высокие показатели электрической безопасности:
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый).
- Материал контактов: Серебряный сплав, обеспечивающий стабильную проводимость.
- Привод: Плунжерный (Plunger actuator) с принудительным размыканием.
- Механический ресурс: До 20 000 000 циклов срабатывания.
- Степень защиты: IP 67 (полная пыленепроницаемость и защита от временного погружения в воду).
- Рабочая температура: От -25 °C до +80 °C.
- Подключение: Винтовые клеммы, 3 кабельных ввода типа M20 x 1.5.
Преимущества и надежность
Выключатель Leuze S300 отличается исключительной надежностью, подтвержденной показателем B10d, составляющим 40 000 000 циклов. Использование механизма медленного действия (Slow-action contact) позволяет точно контролировать момент переключения. Устройство поддерживает 5 направлений срабатывания (4 боковых и 1 верхнее), что упрощает монтаж в ограниченном пространстве.
Металлический корпус с защитным заземлением и высокая стойкость к коротким замыканиям (до 500 В, 10 А) делают данный датчик оптимальным выбором для систем, требующих уровня безопасности согласно ISO 13849-1.
Сферы применения
Благодаря своей универсальности и соответствию международным стандартам IEC 60947-5-1, позиционный выключатель применяется в следующих областях:
- Станочное оборудование и металлообрабатывающие центры.
- Конвейерные линии и упаковочные машины.
- Роботизированные ячейки для контроля закрытия ограждений.
- Пищевая и химическая промышленность (благодаря защите IP 67).
- Подъемно-транспортные механизмы.
| Вес | 252 г |
|---|---|
| Габариты | 56 mmx33 mmx107 mm |
| Дизайн | Cubic |
| Жизненный цикл | 20,000,000 actuation cycles,IEC 6047-5-1 |
| Защита контакта | Earthing |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Металл корпуса | ZAMAK |
| Направление переключения | Both sides |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Подход направлений срабатывания | 4 x side (90°), 1 x top |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Привод | Plunger actuator |
| Принцип переключения | Slow-action contact |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | S300 |
| Сертификаты | IMQ, c UL US |
| Скорость подачи для угла 15° | 0.004 ... 1 m/s |
| Скорость подачи для угла 30° | 0.002 ... 0.5 m/s |
| Скорость подачи для угла 45° | 0.001 ... 0.3 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие срабатывания, мин. | 11 N |
| Функции | Contact connection |
| Цвет корпуса | Gray |
| Частота срабатывания, макс. | 3,600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 40,000,000 number of cycles |
