| Код производителя63000104 |

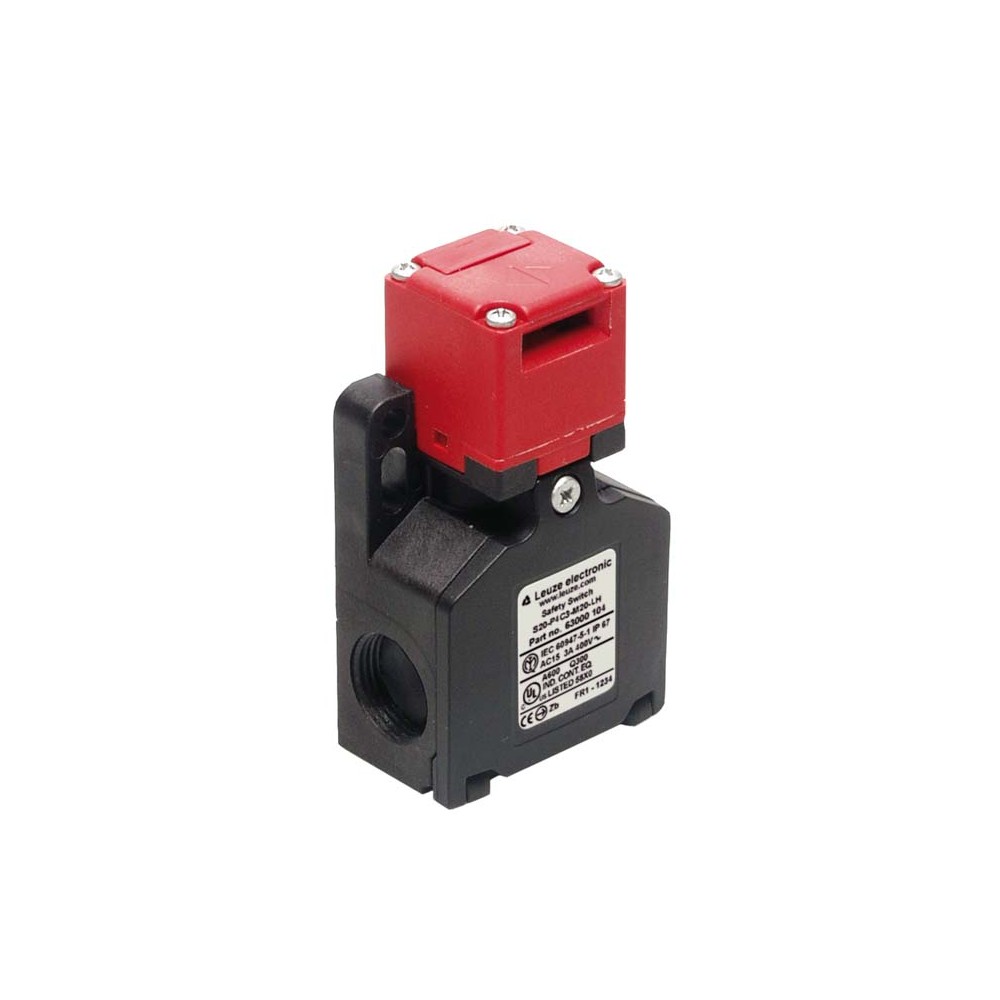

Электротехнический выключатель безопасности Leuze S20-P4C3-M20-LH
Промышленный выключатель безопасности Leuze S20-P4C3-M20-LH (артикул 63000104) представляет собой компактное электромеханическое устройство блокировки без фиксации ригеля. Модель разработана для контроля положения защитных ограждений, дверей и люков на автоматизированных производственных линиях. Устройство соответствует стандарту ISO 14119 и обеспечивает высокий уровень надежности в системах аварийной остановки.
Технические характеристики
- Контактная группа: 2NC (нормально закрытые) + 1NO (нормально открытый).
- Принцип работы: Контакты медленного действия (Slow-action) с принудительным размыканием.
- Материал корпуса: Самозатухающий термопластик, усиленный стекловолокном (PPS).
- Степень защиты: IP 67 (полная пыленепроницаемость и защита от временного погружения в воду).
- Ресурс: До 1 000 000 рабочих циклов; показатель B10d составляет 2 000 000 циклов.
- Подключение: Винтовые клеммы, 3 кабельных ввода типа M20 x 1.5.
- Рабочая температура: От -25 °C до +80 °C.
Преимущества и особенности конструкции
Выключатель серии S20 отличается исключительной гибкостью монтажа. Конструкция предусматривает пять направлений срабатывания: четыре боковых (с шагом 90°) и одно верхнее, что позволяет интегрировать устройство в оборудование со сложной геометрией. Корпус в кубическом дизайне выполнен из прочного пластика, устойчивого к агрессивным промышленным средам и температурным перепадам.
Безопасность эксплуатации гарантируется использованием серебряного сплава для электрических контактов и защитной изоляцией класса II. Механизм обеспечивает усилие извлечения привода в 10 N, предотвращая случайное срабатывание от вибрации.
Сферы применения
Модель Leuze S20-P4C3-M20-LH оптимальна для использования в следующих отраслях:
- Упаковочное оборудование: Контроль съемных панелей и откидных кожухов.
- Деревообработка и станкостроение: Блокировка доступа в рабочую зону при работающем инструменте.
- Пищевая промышленность: Благодаря степени защиты IP 67 выключатель выдерживает регулярную очистку.
- Роботизированные ячейки: Мониторинг состояния защитных ограждений в зонах взаимодействия человека и машины.
Высокая частота срабатывания (до 3600 циклов в час) и расчетный срок эксплуатации в 20 лет делают данное устройство надежным компонентом для систем промышленной безопасности любого уровня сложности.
| Вес | 114 г |
|---|---|
| Внешний привод | AC-ANxx series: straight, angled, resilient, alignable |
| Габариты | 52.2 mmx31.6 mmx90.5 mm |
| Дизайн | Cubic |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита контакта | Protective insulation O |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Материал электрического контакта | Silver alloy |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 4 x side (90°), 1 x top |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 7.8 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | S20 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие извлечения, разблокирован привод | 10 N |
| Функции | Contact connection |
| Цвет корпуса | Red, Black |
| Частота срабатывания, макс. | 3,600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
