| Код производителя63000100 |

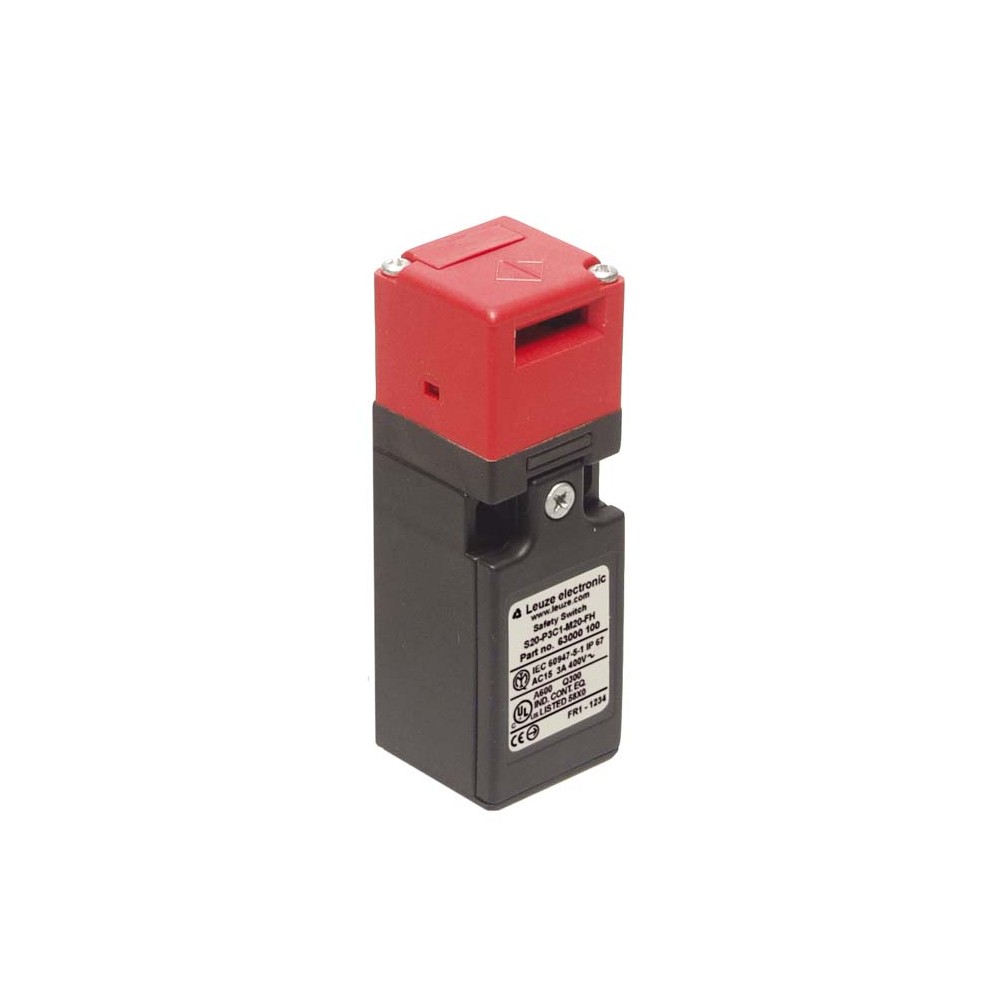

Промышленный выключатель безопасности Leuze S20-P3C1-M20-FH
Электромеханический выключатель безопасности Leuze S20-P3C1-M20-FH (артикул 63000100) представляет собой компактное устройство блокировки без фиксации ригеля, разработанное в соответствии со стандартом ISO 14119. Модель предназначена для контроля положения защитных ограждений, люков и дверей на производственных линиях, где требуется высокий уровень надежности и отказоустойчивости системы безопасности.
Технические характеристики
Устройство выполнено в прочном кубическом корпусе из самозатухающего термопластика, усиленного стекловолокном (PPS), что обеспечивает степень защиты IP 67. Основные рабочие параметры:
- Контактная группа: 2NC (два нормально закрытых контакта) с принудительным размыканием.
- Материал контактов: Серебряный сплав, обеспечивающий стабильную проводимость.
- Механический ресурс: До 1 000 000 циклов срабатывания (B10d — 2 000 000 циклов).
- Варианты активации: 5 направлений подхода (4 боковых с шагом 90° и 1 верхнее).
- Подключение: Винтовые клеммы, кабельный ввод M20 x 1.5.
- Температурный диапазон: Эксплуатация от -25 до +80 °C.
Преимущества оборудования
- Высокая эксплуатационная надежность: Принцип медленного срабатывания (Slow-action) и принудительное разделение контактов гарантируют разрыв цепи даже при сваривании контактов.
- Универсальность монтажа: Компактные габариты (30.8 x 93 мм) и возможность выбора направления вставки привода позволяют интегрировать выключатель в ограниченные пространства.
- Долговечность: Расчетный срок службы составляет 20 лет, что минимизирует затраты на обслуживание и замену компонентов.
- Безопасность: Защитная изоляция класса II и высокая устойчивость к коротким замыканиям (до 10 А при использовании предохранителей типа aM).
Сферы применения
Выключатель Leuze S20 оптимален для использования в следующих областях:
- Упаковочное и фасовочное оборудование.
- Деревообрабатывающие и металлообрабатывающие станки.
- Автоматизированные конвейерные линии.
- Роботизированные ячейки (для контроля сервисных дверей).
Благодаря сертификации c UL US и соответствию международным стандартам IEC, данная модель является надежным решением для построения систем защиты персонала на современном производстве.
| Вес | 100 г |
|---|---|
| Внешний привод | AC-ANxx series: straight, angled, resilient, alignable |
| Габариты | 30.8 mmx30.8 mmx93 mm |
| Дизайн | Cubic |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита контакта | Protective insulation O |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 4 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Материал электрического контакта | Silver alloy |
| Номинальное напряжение изоляции | 500 В AC, 600 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 4 x side (90°), 1 x top |
| Поперечные сечения соединения | 1 x 0.5 mm² to 2 x 2.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 9 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC |
| Серия | S20 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Усилие извлечения, разблокирован привод | 10 N |
| Функции | Contact connection |
| Цвет корпуса | Red, Black |
| Частота срабатывания, макс. | 3,600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
