| Код производителя63000202 |

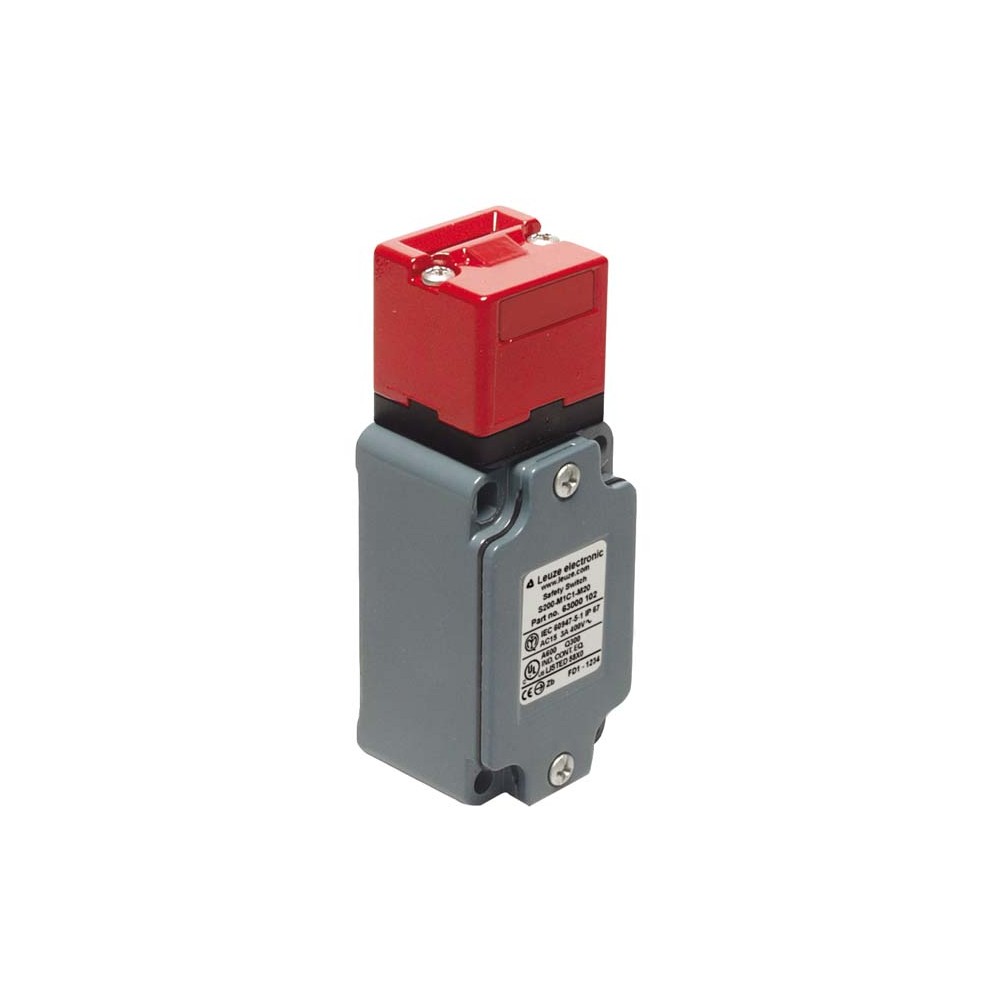

Выключатель безопасности Leuze S200-M4C1-M20
Электромеханический выключатель безопасности Leuze S200-M4C1-M20 (артикул 63000202) представляет собой надежное решение для мониторинга положения защитных ограждений, дверей и съемных панелей на промышленном производстве. Устройство относится к категории блокировочных приборов без фиксации (согласно ISO 14119) и обеспечивает высокий уровень защиты персонала при работе с потенциально опасным оборудованием.
Технические характеристики
- Контактная группа: 2НЗ + 1НО (2NC + 1NO) с принудительным размыканием.
- Материал корпуса: Высокопрочный металлический сплав ZAMAK, устойчивый к механическим нагрузкам.
- Механический ресурс: До 1 000 000 циклов срабатывания (B10d — 2 000 000 циклов).
- Степень защиты: IP67, что гарантирует полную пыленепроницаемость и защиту при кратковременном погружении в воду.
- Рабочая температура: Широкий диапазон от -25 °C до +80 °C.
- Тип подключения: Винтовые клеммы через кабельный ввод M20 x 1.5.
- Безопасность: Соответствует уровню производительности PL e и SILCL 3.
Преимущества и особенности конструкции
Модель S200-M4C1-M20 выполнена в компактном кубическом дизайне, что упрощает монтаж в ограниченном пространстве. Корпус из металлического сплава ZAMAK обеспечивает долговечность в тяжелых условиях эксплуатации, где пластиковые аналоги могут выйти из строя. Переключающий механизм работает по принципу плавного действия (Slow-action), а контакты из серебряного сплава гарантируют стабильную электропроводность.
Гибкость настройки обеспечивается пятью направлениями подхода привода: четыре боковых (с шагом 90°) и одно верхнее. Это позволяет интегрировать выключатель в системы с различной геометрией открывания ограждений. Принудительное разделение контактов (путь срабатывания 8.8 мм) исключает залипание и гарантирует разрыв цепи при возникновении аварийной ситуации.
Сферы применения
- Станочное оборудование (фрезерные, токарные, сверлильные станки).
- Автоматизированные конвейерные линии и упаковочные машины.
- Роботизированные ячейки для контроля доступа в рабочую зону.
- Пищевая и фармацевтическая промышленность (благодаря высокой степени защиты IP67).
- Деревообрабатывающее и металлургическое производство.
Выключатель Leuze S200-M4C1-M20 — это промышленный стандарт надежности, обеспечивающий безотказную работу систем безопасности в течение расчетного срока эксплуатации до 20 лет.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 295 г |
| Внешний привод | AC-AHxx, series, straight, angled, resilient, alignable |
| Габариты | 40 mmx38 mmx109.5 mm |
| Дизайн | Cubic |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита контакта | Earthing |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 6 -pin |
| Количество кабельных вводов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Металл корпуса | ZAMAK |
| Номинальное напряжение изоляции | 400 В AC, 500 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Отдача допуска | 4.5 mm |
| Подход направлений срабатывания | 4 x side (90°), 1 x top |
| Поперечные сечения соединения | 1 x 0.34 mm² to 2 x 1.5 mm², wire |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 8.8 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 2NC + 1NO |
| Серия | S200 |
| Сертификаты | IMQ, c UL US |
| Скорость подхода | 0 ... 0.5 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Interlock device without guard interlocking,ISO 14119 |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Усилие извлечения, разблокирован привод | 10 N |
| Функции | Contact connection |
| Цвет корпуса | Red, Gray |
| Частота срабатывания, макс. | 3,600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
-
-
-
-
