Транспондер безопасности Leuze RD800-SUCA-M12R
Характеристики
| Код производителя63002001 |
Описание

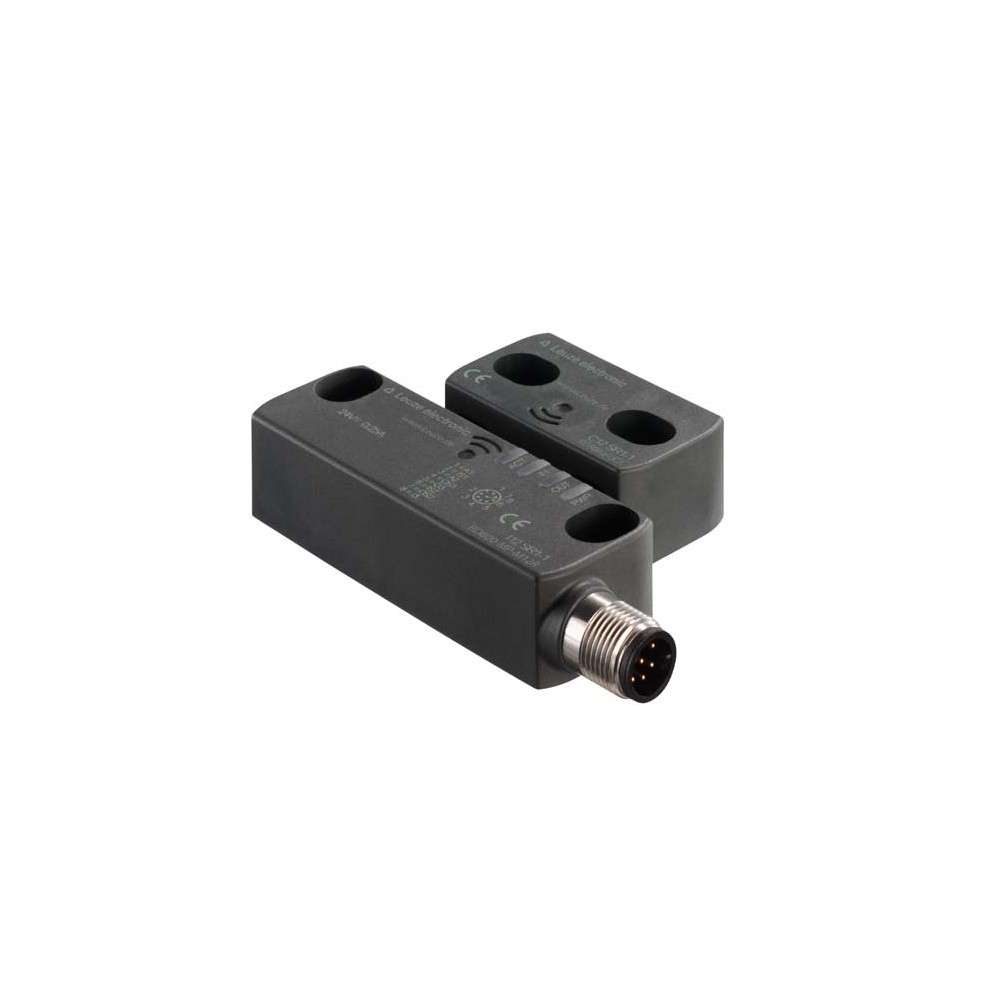

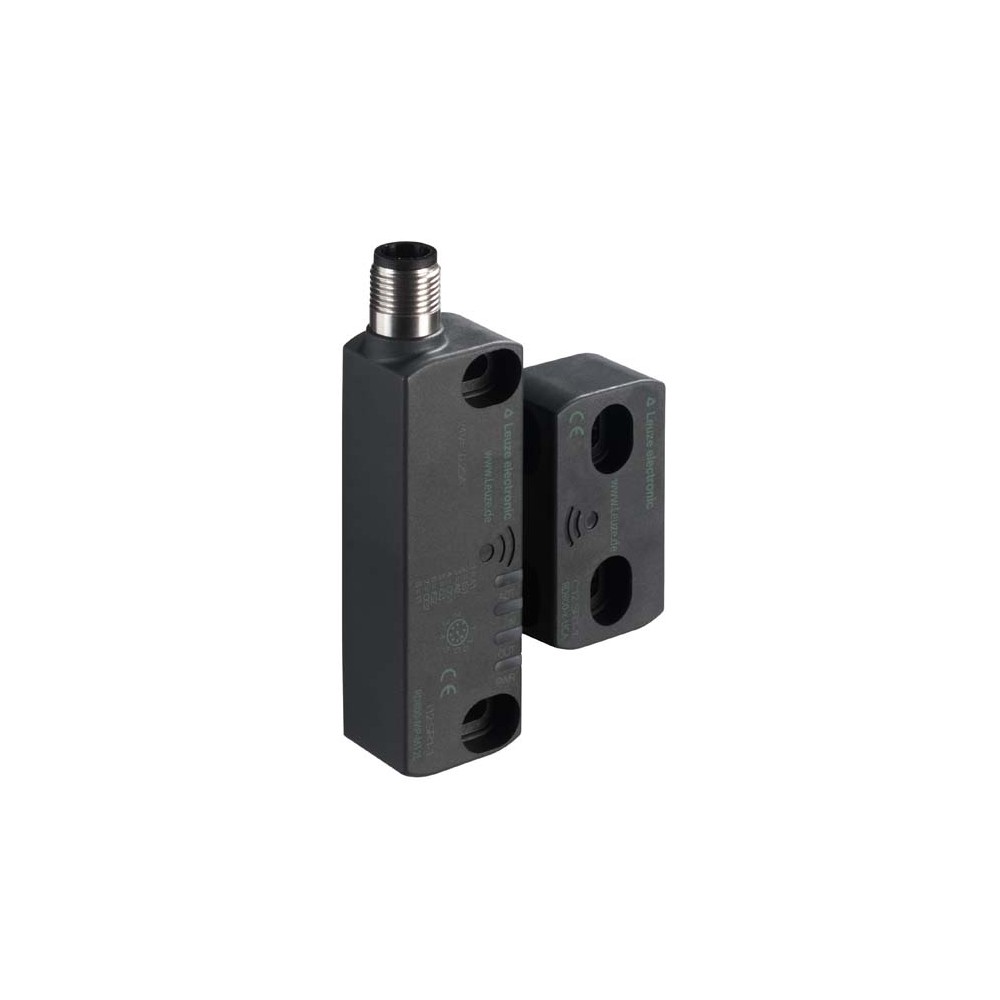

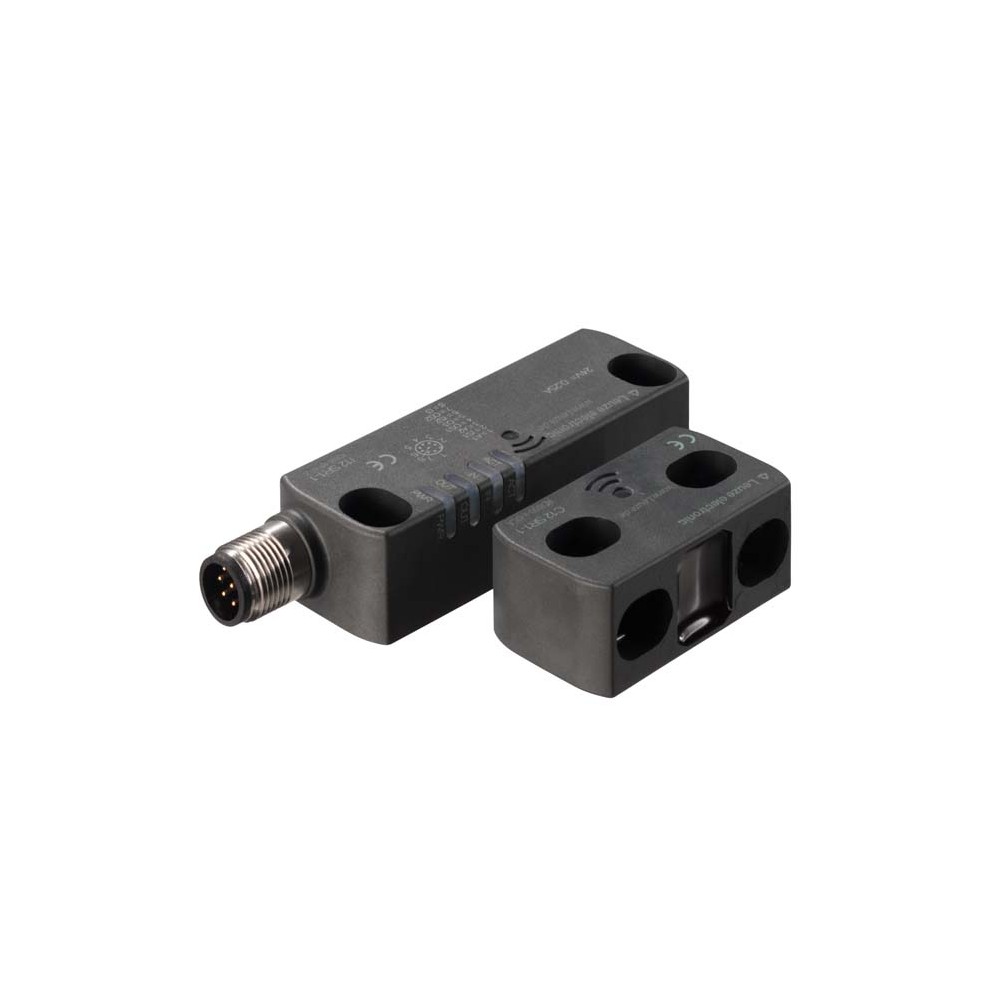

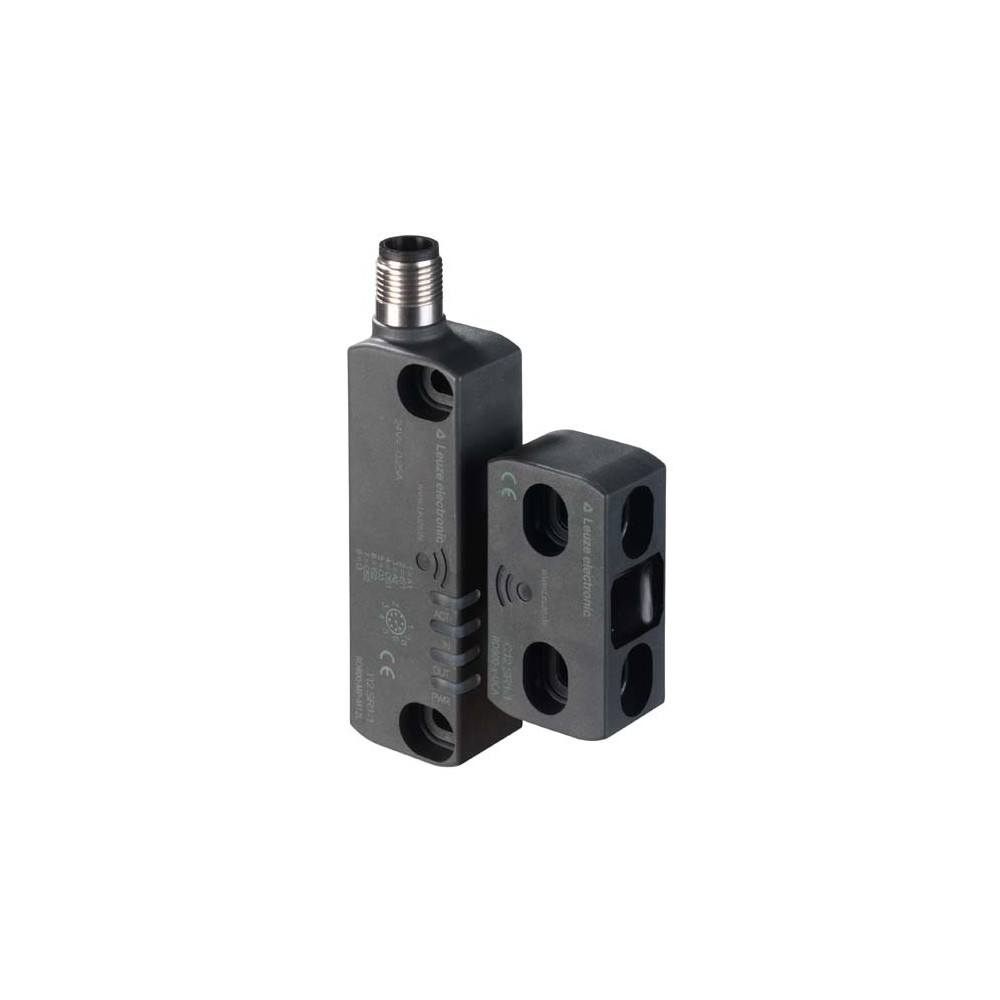

Бесконтактный транспондер безопасности Leuze RD800-SUCA-M12R
Транспондер безопасности Leuze RD800-SUCA-M12R (артикул 63002001) представляет собой высокотехнологичное решение для мониторинга состояния защитных ограждений, дверей и люков на автоматизированных производствах. Благодаря использованию RFID-технологии с уникальным кодированием (Unique code), устройство обеспечивает высочайший уровень защиты от несанкционированного вмешательства и манипуляций.
Технические характеристики
Модель RD800-SUCA-M12R сочетает в себе компактные габариты и исключительную надежность электронных компонентов:
- Уровень безопасности: PL e (EN ISO 13849-1), SILCL 3 (IEC/EN 62061), Категория 4.
- Тип выхода: 2 полупроводниковых выхода OSSD (PNP), устойчивых к коротким замыканиям.
- Расстояние срабатывания: номинальное — 12 мм, гарантированное расстояние включения (Sao) — 10 мм, отключения (Sar) — 16 мм.
- Питание: 24 В постоянного тока (DC) с защитой от перенапряжения категории III.
- Подключение: металлический разъем M12 (5-pin), расположенный с правой стороны корпуса.
- Материал корпуса: высокопрочный пластик PA66, цвет черный.
- Класс защиты: IP 67 и IP 69K, что позволяет использовать датчик в условиях интенсивной мойки.
Преимущества и особенности
Главным преимуществом данной серии является уникальное кодирование, которое исключает возможность обхода системы безопасности с помощью стандартных актуаторов. Датчик распознает только «свой» сопряженный элемент, что критически важно для зон с повышенными требованиями к безопасности персонала.
- Высокое быстродействие: время реакции при снятии привода составляет не более 150 мс, что гарантирует мгновенную остановку оборудования.
- Визуальная диагностика: наличие 4 светодиодных индикаторов позволяет оперативно определить статус устройства и наличие ошибок.
- Стойкость к внешним воздействиям: прибор сертифицирован на вибро- и ударопрочность по стандартам EN 60068, стабильно работая в диапазоне температур от -25 до +70 °C.
- Долговечность: расчетный срок эксплуатации составляет 20 лет, а показатель средней наработки до опасного отказа (MTTFd) превышает 4000 лет.
Сферы применения
Транспондер Leuze RD800-SUCA-M12R оптимально подходит для интеграции в системы управления следующего оборудования:
- Упаковочные и фасовочные линии.
- Роботизированные ячейки и зоны сборки.
- Станки с ЧПУ и прессовое оборудование.
- Пищевая промышленность (благодаря защите IP 69K).
- Фармацевтическое производство.
Характеристики Транспондер безопасности Leuze RD800-SUCA-M12R
Основные характеристики
| SILCL | Up to 3,IEC/EN 62061 |
|---|---|
| Вес | 57 г |
| Винт момент затяжки | 0.8 ... 2 N·m |
| Время реакции после отключения входного сигнала, Макс. | 12 ms |
| Время реакции после отключения входного сигнала, мин. | 7 ms |
| Время реакции после снятия привода, Макс. | 150 ms |
| Время реакции после снятия привода, мин. | 80 ms |
| Вывод коннектора | On right side |
| Выходной ток, макс. | 250 mA |
| Габариты | 25 mmx18 mmx72 mm |
| Гарантированное расстояние включения (Sao), макс. | 10 mm |
| Гарантированное расстояние отключения (Sar), мин. | 16 mm |
| Гистерезис переключения, макс. | 2.4 mm |
| Длина кабеля, Макс. | 50 m |
| Емкость, Макс. между выходной мощностью и GND | 200 nF |
| Емкость, Макс. между двумя выходами | 200 nF |
| Защита | Short circuit protected, Cross circuit protection |
| Категория | Up to and including 4,EN ISO 13849 |
| Категория использования DC12 | Ue 24 V, Ie 0.25 A,EN 60947-5-1 |
| Категория перенапряжения | III |
| Код типа | Unique code |
| Количество выводов | 5 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 4 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемая мощность, макс. | 6 W |
| Коммутируемое напряжение, тип. | 24 V |
| Коммутируемый ток, макс. | 100 mA |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 4,077 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-15 ... 10 % |
| Номинальная выключение расстояние, Макс. | 14 mm |
| Номинальное напряжение изоляции | 32 В DC |
| Номинальное рабочее расстояние, Макс. | 12 mm |
| Номинальный ток, мин. | 0.5 mA |
| Обычный тепловой ток, макс. | 0.25 A |
| Постоянного тока | High |
| Потребляемая мощность, макс. | 1 W |
| Потребляемый ток, макс. | 250 mA |
| Предохранитель, внешний | 1 A |
| Предохранитель, внутренняя | 0.75 A polyfuse (O1 + O2 + O3) |
| Процедура испытания на вибрацию в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания на удар в соответствии со стандартом | EN 60068-2-27 |
| Расстояние между двумя системами (датчик, исполнительный механиз | 50 mm |
| Резьба | M12 |
| Серия | RD800 |
| Сертификаты | c UL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стабильность повторяемости, макс. | 1.2 mm |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -25 ... 85 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Тестдлительность импульса, Макс. | 0.3 ms |
| Тип | Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Connector |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Устойчивость к импульсным помехам | 1,500 V |
| Функции | Signal output |
| ФФГ вД | 1.45E-09 per hour |
| Цвет корпуса | Black |
