| Код производителя63002062 |

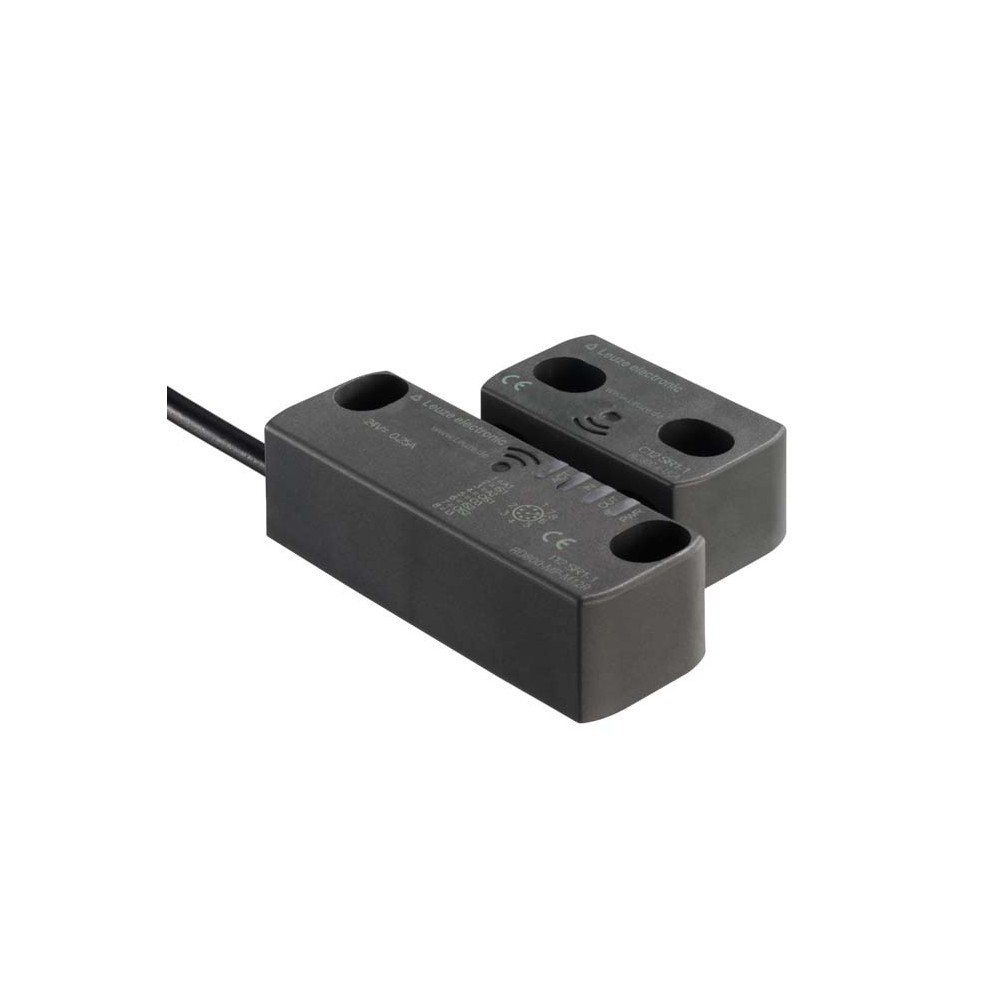

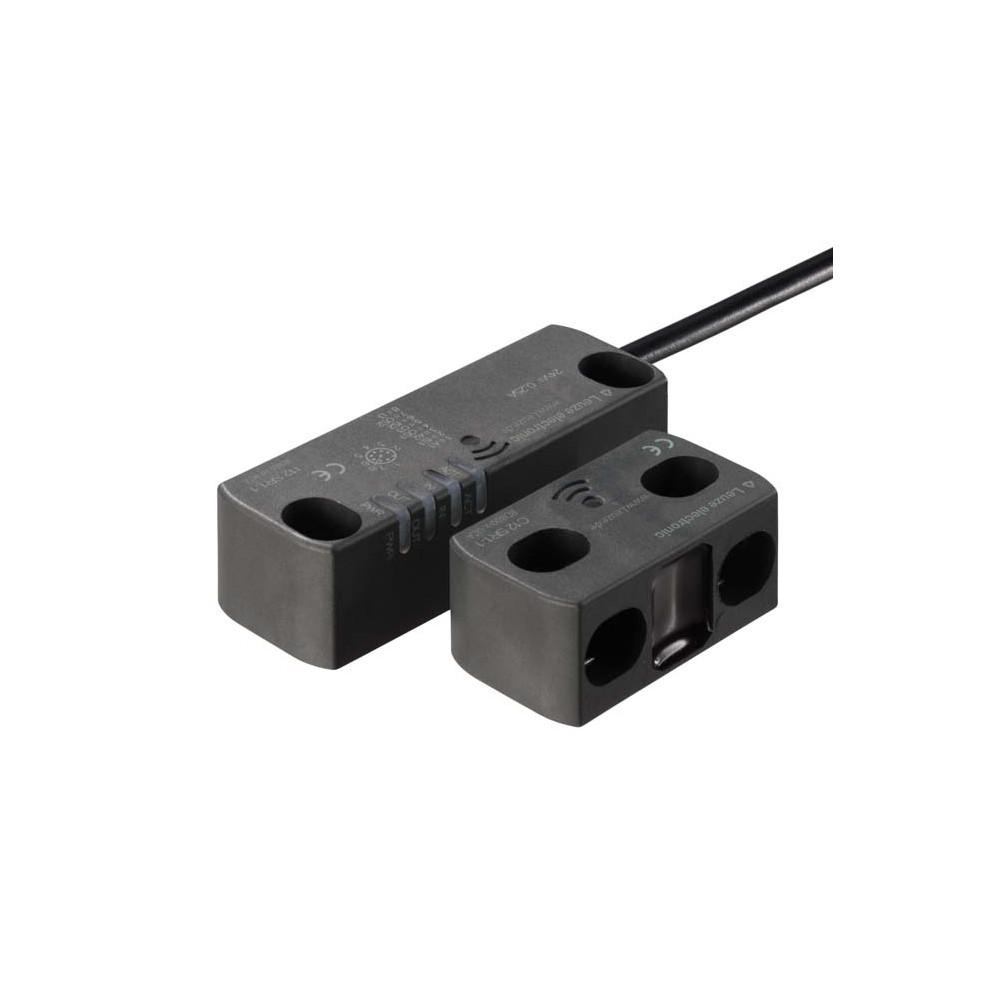

Транспондер безопасности Leuze RD800-MSCA-CB2-L
Бесконтактный датчик безопасности Leuze RD800-MSCA-CB2-L (артикул 63002062) представляет собой высокотехнологичное решение на базе RFID-технологии, предназначенное для мониторинга положения защитных ограждений, дверей и съемных кожухов промышленного оборудования. Благодаря отсутствию механического износа и высокой степени защиты от манипуляций, данный транспондер обеспечивает максимальную надежность систем безопасности на производстве.
Технические характеристики
Устройство обладает выдающимися эксплуатационными параметрами, гарантирующими стабильную работу в сложных промышленных условиях:
- Уровни безопасности: соответствие категории 4 (EN ISO 13849), PL e и SILCL 3.
- Дистанция срабатывания: номинальное рабочее расстояние до 12 мм, гарантированное расстояние отключения (Sar) — 16 мм.
- Выходы: 2 безопасных OSSD-выхода (PNP) и 1 сигнальный выход.
- Питание: 24 В DC с низким энергопотреблением (до 1 Вт).
- Подключение: встроенный 8-жильный кабель длиной 2 метра (ПВХ оболочка).
- Время реакции: быстрое срабатывание при отключении входного сигнала (7–12 мс).
- Материал корпуса: ударопрочный пластик PA66 черного цвета.
Преимущества и особенности
Надежность и долговечность
Транспондер имеет расчетный срок эксплуатации 20 лет, а средняя наработка до опасного отказа (MTTFd) составляет более 4000 лет. Отсутствие подвижных частей исключает механические поломки, что критично для высоконагруженных линий.
Устойчивость к внешним воздействиям
Степень защиты IP67 и IP69K позволяет использовать датчик в условиях интенсивной мойки под давлением и воздействия агрессивных сред. Устройство стабильно работает в широком температурном диапазоне от -25 до +70 °C.
Интеллектуальная диагностика
На корпусе расположены 4 светодиодных индикатора, которые позволяют оператору мгновенно определить статус устройства и быстро локализовать неисправность, сокращая время простоя оборудования.
Защита электрических цепей
Встроенная защита от короткого замыкания и перекрестных связей (Cross circuit protection) обеспечивает сохранность электроники даже при ошибках монтажа или повреждении кабеля.
Сферы применения
Транспондер Leuze RD800-MSCA-CB2-L рекомендован для интеграции в системы автоматизации следующих отраслей:
- Пищевая и фармацевтическая промышленность (благодаря защите IP69K).
- Упаковочное оборудование и конвейерные линии.
- Роботизированные ячейки и зоны с ограниченным доступом.
- Станкостроение и деревообработка.
| SILCL | Up to 3,IEC/EN 62061 |
|---|---|
| Вес | 150 г |
| Винт момент затяжки | 0.8 N·m |
| Время реакции после отключения входного сигнала, Макс. | 12 ms |
| Время реакции после отключения входного сигнала, мин. | 7 ms |
| Время реакции после снятия привода, Макс. | 150 ms |
| Время реакции после снятия привода, мин. | 80 ms |
| Выходной ток, макс. | 250 mA |
| Габариты | 25 mmx18 mmx72 mm |
| Гарантированное расстояние включения (Sao), макс. | 10 mm |
| Гарантированное расстояние отключения (Sar), мин. | 16 mm |
| Гистерезис переключения, макс. | 2.4 mm |
| Длина кабеля | 2,000 mm |
| Длина кабеля, Макс. | 50 m |
| Емкость, Макс. между выходной мощностью и GND | 200 nF |
| Емкость, Макс. между двумя выходами | 200 nF |
| Защита | Cross circuit protection, Short circuit protected |
| Категория | Up to and including 4,EN ISO 13849 |
| Категория использования DC12 | Ue 24 V, Ie 0.25 A,EN 60947-5-1 |
| Категория перенапряжения | III |
| Код типа | Standard code |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 8 -wire |
| Количество светодиодов | 4 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 2 Piece(s) |
| Коммутируемая мощность, макс. | 6 W |
| Коммутируемое напряжение, тип. | 24 V |
| Коммутируемый ток, макс. | 100 mA |
| Материал корпуса | Plastic |
| Материал оболочки | PVC |
| Минимальная наработка вд | 4,077 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-15 ... 10 % |
| Номинальная выключение расстояние, Макс. | 14 mm |
| Номинальное напряжение изоляции | 32 В DC |
| Номинальное рабочее расстояние, Макс. | 12 mm |
| Номинальный ток, мин. | 0.5 mA |
| Обычный тепловой ток, макс. | 0.25 A |
| Постоянного тока | High |
| Потребляемая мощность, макс. | 1 W |
| Потребляемый ток, макс. | 250 mA, 5 mA |
| Предохранитель, внешний | 1 A |
| Предохранитель, внутренняя | 0.75 A polyfuse (O1 + O2 + O3) |
| Процедура испытания на вибрацию в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания на удар в соответствии со стандартом | EN 60068-2-27 |
| Разъем | On left side |
| Расстояние между двумя системами (датчик, исполнительный механиз | 50 mm |
| Серия | RD800 |
| Сертификаты | c UL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стабильность повторяемости, макс. | 1.2 mm |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -25 ... 85 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Тестдлительность импульса, Макс. | 0.3 ms |
| Тип | Digital switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Cable |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Устойчивость к импульсным помехам | 1,500 V |
| Функции | Signal output |
| ФФГ вД | 1.45E-09 per hour |
| Цвет корпуса | Black |
