Транспондер безопасности Leuze RD800-MP-M12R
Характеристики
| Код производителя63002020 |
Описание

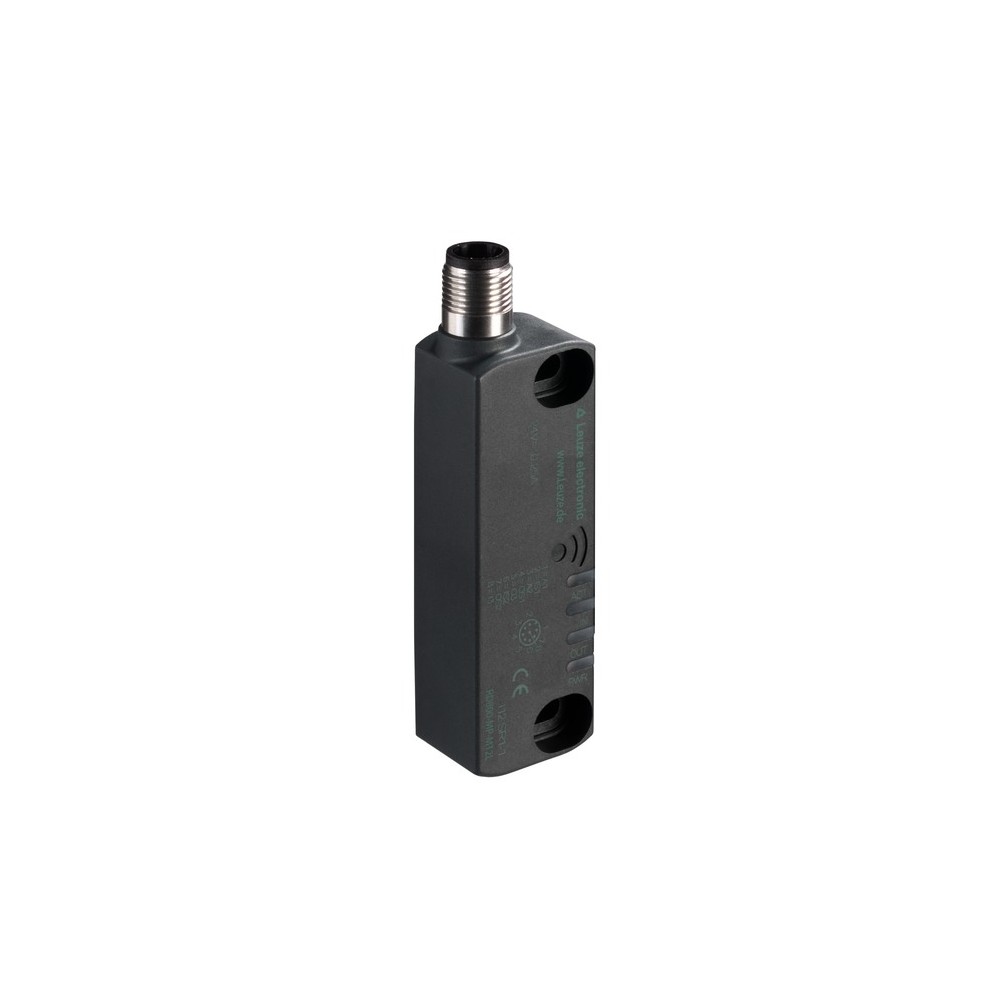

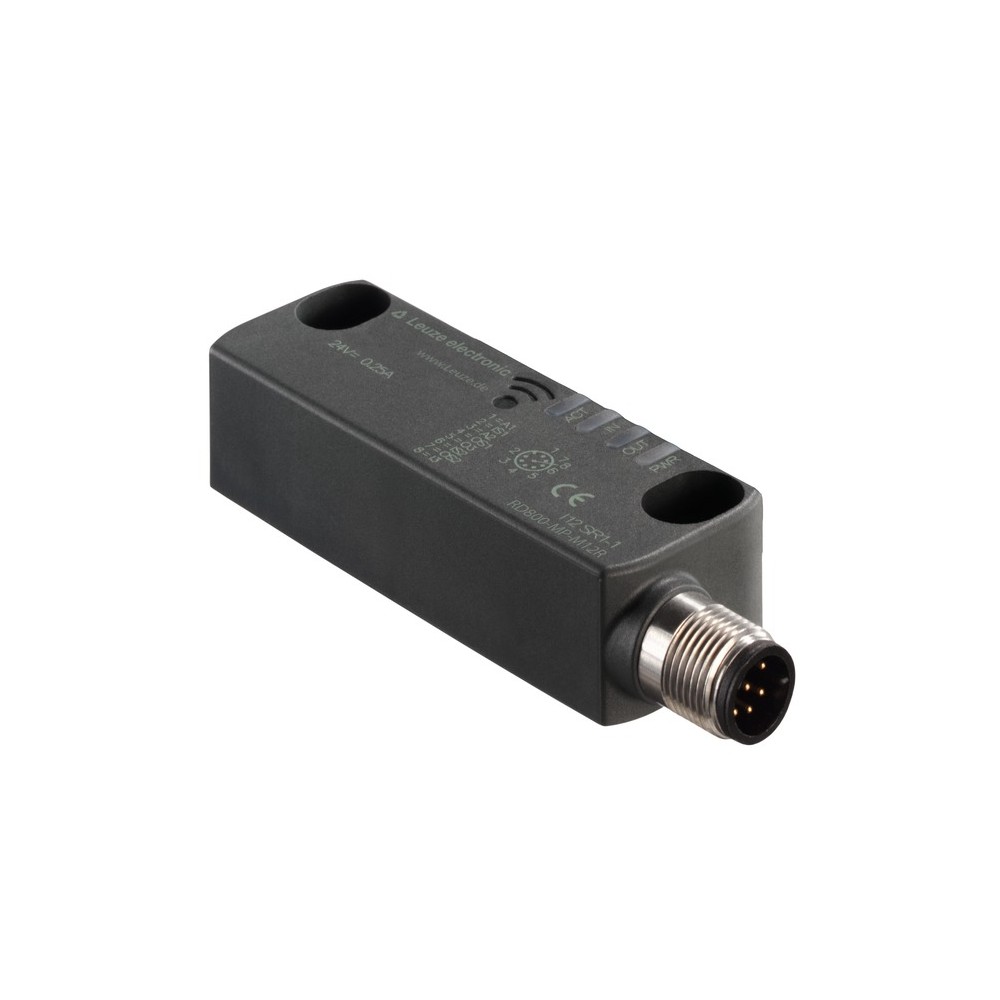

Транспондер безопасности Leuze RD800-MP-M12R
Бесконтактный транспондер безопасности Leuze RD800-MP-M12R (артикул 63002020) представляет собой высокотехнологичное решение для мониторинга состояния защитных ограждений, дверей и люков на автоматизированных производствах. Благодаря использованию RFID-технологии, устройство обеспечивает максимальный уровень защиты от манипуляций и обхода систем безопасности.
Основные характеристики
Модель RD800-MP-M12R отличается компактным исполнением и высокой скоростью срабатывания. Технические параметры подтверждают надежность устройства в тяжелых промышленных условиях:
- Уровень безопасности: PL e (EN ISO 13849-1), SILCL 3 (IEC/EN 62061), Категория 4.
- Тип выхода: 2 безопасных транзисторных выхода OSSD (PNP) с защитой от короткого замыкания.
- Расстояние срабатывания: номинальное рабочее расстояние — 12 мм, гарантированное расстояние включения (Sao) — 10 мм.
- Подключение: 8-контактный разъем M12 с металлическим основанием, выход кабеля расположен с правой стороны.
- Питание: 24 В DC (допустимое отклонение -15% ... +10%).
- Класс защиты: IP67 и IP69K, что позволяет использовать датчик в условиях интенсивной мойки.
Преимущества
- Гибкое программирование: Поддержка функции "Flexible programming" позволяет адаптировать устройство под конкретные задачи системы управления.
- Высокая устойчивость: Корпус из износостойкого пластика PA66 и защита от перенапряжения (категория III) гарантируют срок эксплуатации до 20 лет.
- Визуальная диагностика: Наличие 4 светодиодных индикаторов позволяет оперативно определить статус работы и состояние выходов.
- Быстрая реакция: Время отключения при снятии привода составляет не более 150 мс, что критически важно для немедленной остановки оборудования.
- Стойкость к внешним факторам: Устройство протестировано на виброустойчивость и ударные нагрузки согласно стандартам EN 60068.
Сферы применения
Транспондер Leuze RD800-MP-M12R оптимально подходит для интеграции в системы безопасности следующих отраслей:
- Пищевая и фармацевтическая промышленность (благодаря защите IP69K).
- Упаковочные линии и конвейерные системы.
- Роботизированные ячейки и станочные центры.
- Автомобилестроение и тяжелое машиностроение.
Характеристики Транспондер безопасности Leuze RD800-MP-M12R
Основные характеристики
| SILCL | Up to 3,IEC/EN 62061 |
|---|---|
| Вес | 57 г |
| Винт момент затяжки | 0.8 ... 2 N·m |
| Время реакции после отключения входного сигнала, Макс. | 12 ms |
| Время реакции после отключения входного сигнала, мин. | 7 ms |
| Время реакции после снятия привода, Макс. | 150 ms |
| Время реакции после снятия привода, мин. | 80 ms |
| Вывод коннектора | On right side |
| Выходной ток, макс. | 250 mA |
| Габариты | 25 mmx18 mmx72 mm |
| Гарантированное расстояние включения (Sao), макс. | 10 mm |
| Гарантированное расстояние отключения (Sar), мин. | 16 mm |
| Гистерезис переключения, макс. | 2.4 mm |
| Длина кабеля, Макс. | 50 m |
| Емкость, Макс. между выходной мощностью и GND | 200 nF |
| Емкость, Макс. между двумя выходами | 200 nF |
| Защита | Short circuit protected, Cross circuit protection |
| Категория | Up to and including 4,EN ISO 13849 |
| Категория использования DC12 | Ue 24 V, Ie 0.25 A,EN 60947-5-1 |
| Категория перенапряжения | III |
| Код типа | Flexible programming |
| Количество выводов | 8 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 4 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 2 Piece(s) |
| Коммутируемая мощность, макс. | 6 W |
| Коммутируемое напряжение, тип. | 24 V |
| Коммутируемый ток, макс. | 100 mA |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 4,077 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-15 ... 10 % |
| Номинальная выключение расстояние, Макс. | 14 mm |
| Номинальное напряжение изоляции | 32 В DC |
| Номинальное рабочее расстояние, Макс. | 12 mm |
| Номинальный ток, мин. | 0.5 mA |
| Обычный тепловой ток, макс. | 0.25 A |
| Постоянного тока | High |
| Потребляемая мощность, макс. | 1 W |
| Потребляемый ток, макс. | 250 mA, 5 mA |
| Предохранитель, внешний | 1 A |
| Предохранитель, внутренняя | 0.75 A polyfuse (O1 + O2 + O3) |
| Процедура испытания на вибрацию в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания на удар в соответствии со стандартом | EN 60068-2-27 |
| Расстояние между двумя системами (датчик, исполнительный механиз | 50 mm |
| Резьба | M12 |
| Серия | RD800 |
| Сертификаты | c UL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стабильность повторяемости, макс. | 1.2 mm |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -25 ... 85 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Тестдлительность импульса, Макс. | 0.3 ms |
| Тип | Digital switching input, Safety-related switching output OSSD, Digital switching output |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Connector |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Устойчивость к импульсным помехам | 1,500 V |
| Функции | Signal output |
| ФФГ вД | 1.45E-09 per hour |
| Цвет корпуса | Black |
