| Код производителя63001004 |

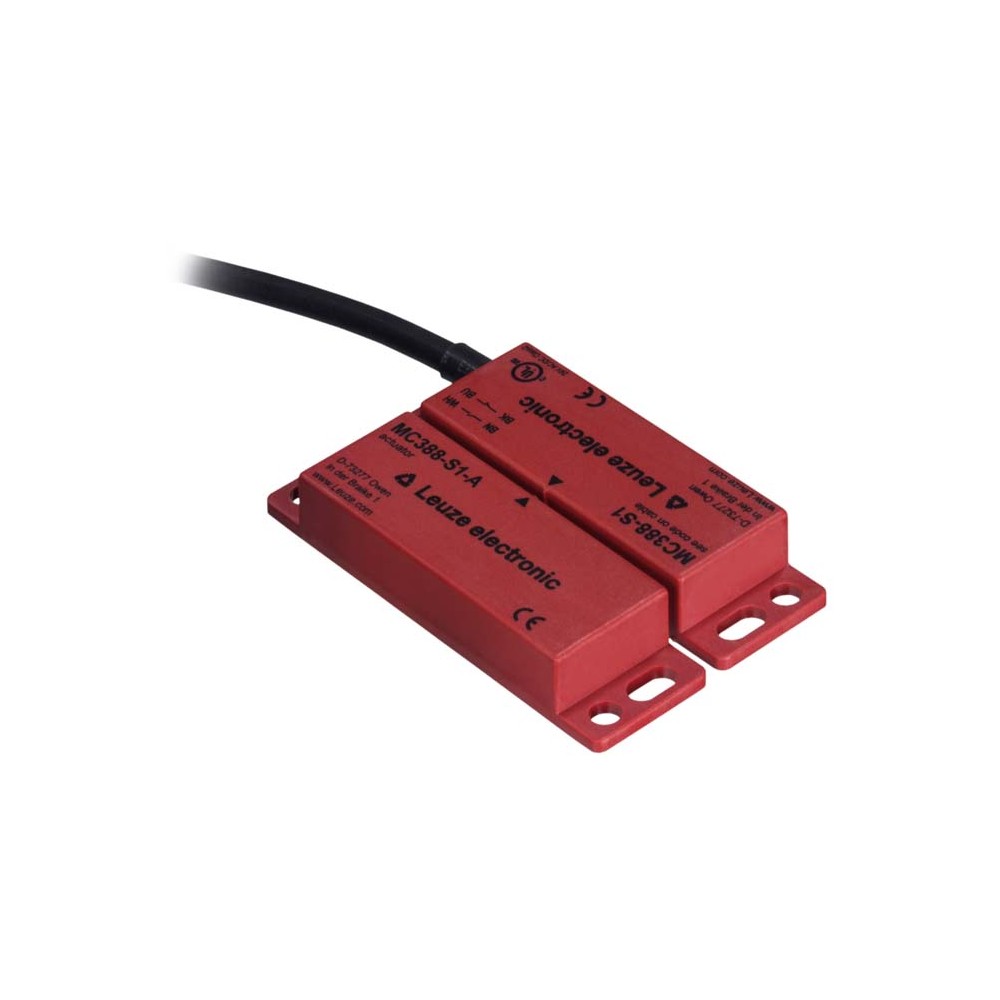

Бесконтактный датчик безопасности Leuze MC388-S1R5-A
Магнитный кодированный датчик Leuze MC388-S1R5-A (артикул 63001004) представляет собой компактное решение для мониторинга состояния защитных ограждений, дверей и люков на автоматизированных производствах. Благодаря технологии магнитного кодирования, устройство обеспечивает высокую степень защиты от манипуляций, так как срабатывает только при взаимодействии со специально настроенным ответным магнитом.
Датчик выполнен в прочном пластиковом корпусе красного цвета из самозатухающего PPS, армированного стекловолокном. Это гарантирует долговечность в тяжелых промышленных условиях. Степень защиты IP 67 позволяет использовать оборудование в зонах с повышенной влажностью и запыленностью.
Технические характеристики
- Тип контактов: Герконовые (Reed contacts), 1NC + 1NO.
- Расстояние срабатывания (Sao): до 6 мм.
- Расстояние отключения (Sar): от 30 мм.
- Коммутационная способность: до 500 мА при напряжении до 27 В AC/DC.
- Подключение: 4-жильный кабель длиной 5 метров с полиуретановой (PUR) оболочкой.
- Механический ресурс: до 10 000 000 циклов переключения.
- Время отклика: не более 3 мс.
- Рабочая температура: от -20 °C до +70 °C.
Преимущества и надежность
Модель MC388-S1R5-A относится к устройствам блокировки 4-го типа согласно EN ISO 14119. При использовании с соответствующими модулями безопасности (например, MSI-MC310 или MSI 400) система достигает категории безопасности PL e (уровень 4) по стандарту EN ISO 13849-1.
- Устойчивость к внешним воздействиям: Датчик прошел испытания на ударную и вибрационную стойкость по стандарту EN 60947-5-3.
- Гибкость монтажа: Допускается произвольное положение установки при условии выравнивания маркировок на корпусе. Подход возможен с трех направлений.
- Защита цепей: Наличие встроенной защиты от короткого замыкания и ограничения тока.
- Долговечность: Срок эксплуатации составляет 20 лет, что подтверждает высокую надежность компонентов Leuze.
Сферы применения
Датчик оптимально подходит для интеграции в системы безопасности в следующих отраслях:
- Пищевая и фармацевтическая промышленность (благодаря гигиеничному исполнению и стойкости PUR-кабеля).
- Упаковочные линии и конвейерные системы.
- Станкостроение и робототехника для контроля положения ограждений.
- Деревообрабатывающее и текстильное производство.
| Вес | 309 г |
|---|---|
| Внешний привод | Magnetically coded |
| Время отклика | 3 ms |
| Габариты | 25 mmx13 mmx88 mm |
| Гарантированное расстояние включения (Sao), макс. | 6 mm |
| Гарантированное расстояние отключения (Sar), мин. | 30 mm |
| Дизайн | Cubic |
| Длина кабеля | 5,000 mm |
| Допуск переключения (без ферромагнитных материалов в иммедиат | -1 ... 1 mm |
| Жизненный цикл | 10,000,000 actuation cycles |
| Защита | Short circuit protected,Via e.g. MSI-MC310, MSI 400, Current limitation |
| Категория | Up to 4, depending on evaluation, 1 sensor connected,EN ISO 13849-1 |
| Количество проводников | 4 -wire |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 500 mA |
| Макс. напряжение переключения | 27 VAC/DC |
| Материал корпуса | Plastic |
| Материал оболочки | PUR |
| Место установки | Arbitrary, provided housing markings are aligned |
| Подход направлений срабатывания | 3-dimensional |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания на удар в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 60947-5-3, EN 61000-6-2, EN 61000-6-3 |
| Распределение контактов | 1NC + 1NO |
| Расстояние на другие магнитные датчики, мин. | 50 mm |
| Серия | MC388 |
| Сертификаты | TÜV Süd, c UL US |
| Скорость, мин. | 0.05 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -20 ... 70 °C |
| Тип контакта | Reed contacts (magnetically sensitive) |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Type 4 interlock device, contactless actuation,EN ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Cable with wire-end sleeves |
| Точка отключения (OFF), мин | 13 mm |
| Требование относительно напряжения питания при использовании соо | Class 2 Circuits |
| Функции | Contact connection |
| Цвет кабеля | Black |
| Цвет корпуса | Red |
| Число циклов до опасного сбоя B10d | 20,000,000 number of cycles |
