| Код производителя63001006 |

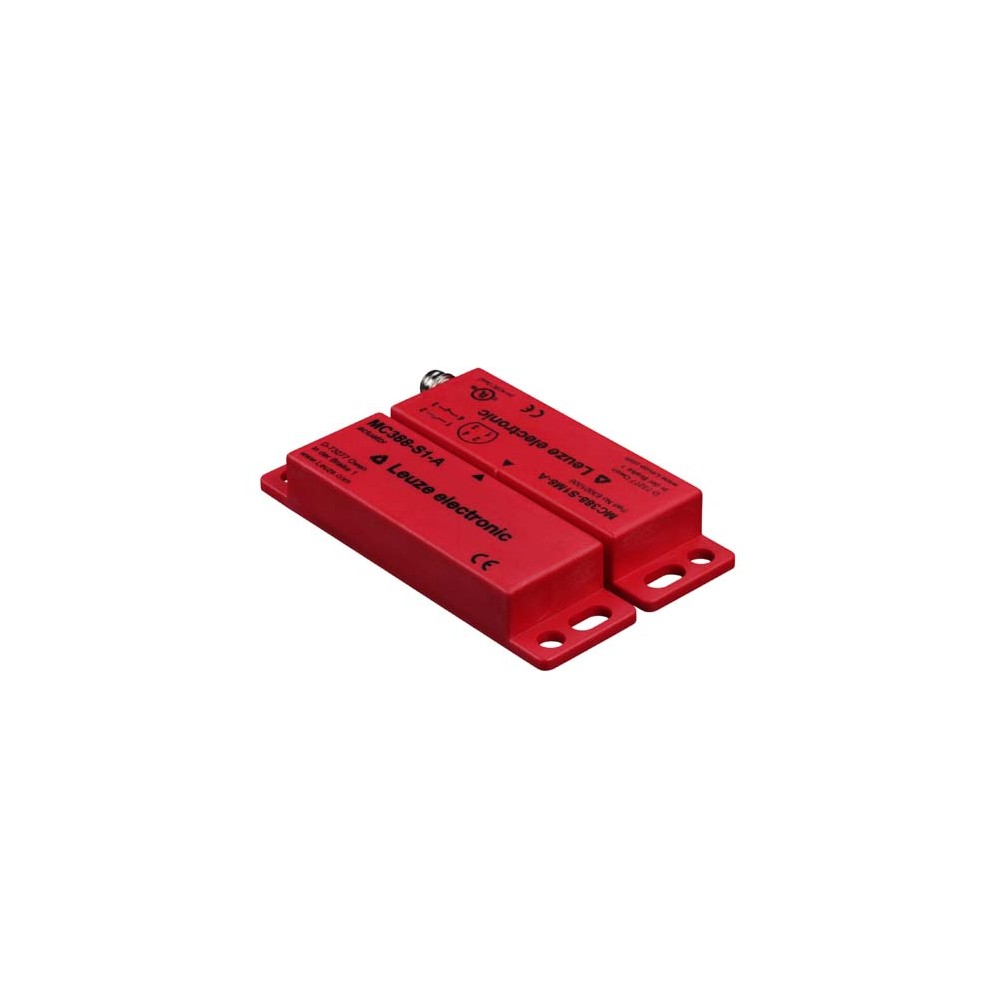

Бесконтактный датчик безопасности Leuze MC388-S1M8-A
Магнитный кодированный датчик Leuze MC388-S1M8-A (артикул 63001006) представляет собой высоконадежное решение для систем мониторинга защитных ограждений, дверей и съемных панелей промышленного оборудования. Благодаря отсутствию механического контакта и использованию герконовых элементов, устройство обеспечивает высокую степень защиты от несанкционированного вмешательства и стабильную работу в условиях интенсивной эксплуатации.
Технические характеристики
- Конфигурация контактов: 1NC + 1NO (нормально закрытый и нормально открытый).
- Тип подключения: Разъем M8, 4-пиновый, металлический коннектор.
- Расстояние срабатывания (Sao): до 6 мм.
- Расстояние отключения (Sar): от 30 мм.
- Максимальное напряжение: 27 В AC/DC.
- Коммутируемый ток: до 500 мА.
- Материал корпуса: Самозатухающий термопластик (PPS), армированный стекловолокном.
- Степень защиты: IP 67.
- Рабочий диапазон температур: от -20 °C до +70 °C.
Преимущества и надежность
Датчик серии MC388 отличается исключительной долговечностью: расчетный ресурс составляет 10 000 000 циклов срабатывания, а показатель B10d достигает 20 000 000 циклов. Магнитное кодирование предотвращает обход системы безопасности простыми магнитами, что соответствует требованиям стандарта EN ISO 14119 для блокирующих устройств 4-го типа.
- Компактный дизайн: Прямоугольный корпус (25 x 13 x 88 мм) позволяет устанавливать датчик в ограниченном пространстве.
- Устойчивость к внешним факторам: Высокая вибро- и ударопрочность согласно EN 60947-5-3.
- Гибкость монтажа: Произвольное положение установки при условии совмещения меток на корпусе.
- Безопасность: Возможность достижения категории 4 (EN ISO 13849-1) при подключении к соответствующим модулям безопасности (например, MSI 400).
Сферы применения
Датчик Leuze MC388-S1M8-A оптимально подходит для отраслей с высокими требованиями к гигиене и надежности:
- Пищевая и фармацевтическая промышленность (благодаря герметичному корпусу IP 67).
- Упаковочные линии и конвейерные системы.
- Деревообрабатывающее и металлообрабатывающее оборудование.
- Роботизированные ячейки и автоматизированные склады.
| Вес | 96 г |
|---|---|
| Внешний привод | Magnetically coded |
| Время отклика | 3 ms |
| Габариты | 25 mmx13 mmx88 mm |
| Гарантированное расстояние включения (Sao), макс. | 6 mm |
| Гарантированное расстояние отключения (Sar), мин. | 30 mm |
| Дизайн | Cubic |
| Допуск переключения (без ферромагнитных материалов в иммедиат | -1 ... 1 mm |
| Жизненный цикл | 10,000,000 actuation cycles |
| Защита | Short circuit protected,Via e.g. MSI-MC310, MSI 400, Current limitation |
| Категория | Up to 4, depending on evaluation, 1 sensor connected,EN ISO 13849-1 |
| Количество выводов | 4 -pin |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 500 mA |
| Макс. напряжение переключения | 27 VAC/DC |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Место установки | Arbitrary, provided housing markings are aligned |
| Подход направлений срабатывания | 3-dimensional |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания на удар в соответствии со стандартом | EN 60947-5-3 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 60947-5-3, EN 61000-6-2, EN 61000-6-3 |
| Распределение контактов | 1NC + 1NO |
| Расстояние на другие магнитные датчики, мин. | 50 mm |
| Резьба | M8 |
| Серия | MC388 |
| Сертификаты | TÜV Süd, c UL US |
| Скорость, мин. | 0.05 m/s |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -20 ... 70 °C |
| Тип контакта | Reed contacts (magnetically sensitive) |
| Тип крепления | Through-hole mounting |
| Тип переключателя | Type 4 interlock device, contactless actuation,EN ISO 14119 |
| Тип пластика корпуса | Glass fiber reinforced (PPS), self-extinguishing |
| Тип подключения | Connector |
| Точка отключения (OFF), мин | 13 mm |
| Требование относительно напряжения питания при использовании соо | Class 2 Circuits |
| Функции | Contact connection |
| Цвет корпуса | Red |
| Число циклов до опасного сбоя B10d | 20,000,000 number of cycles |
