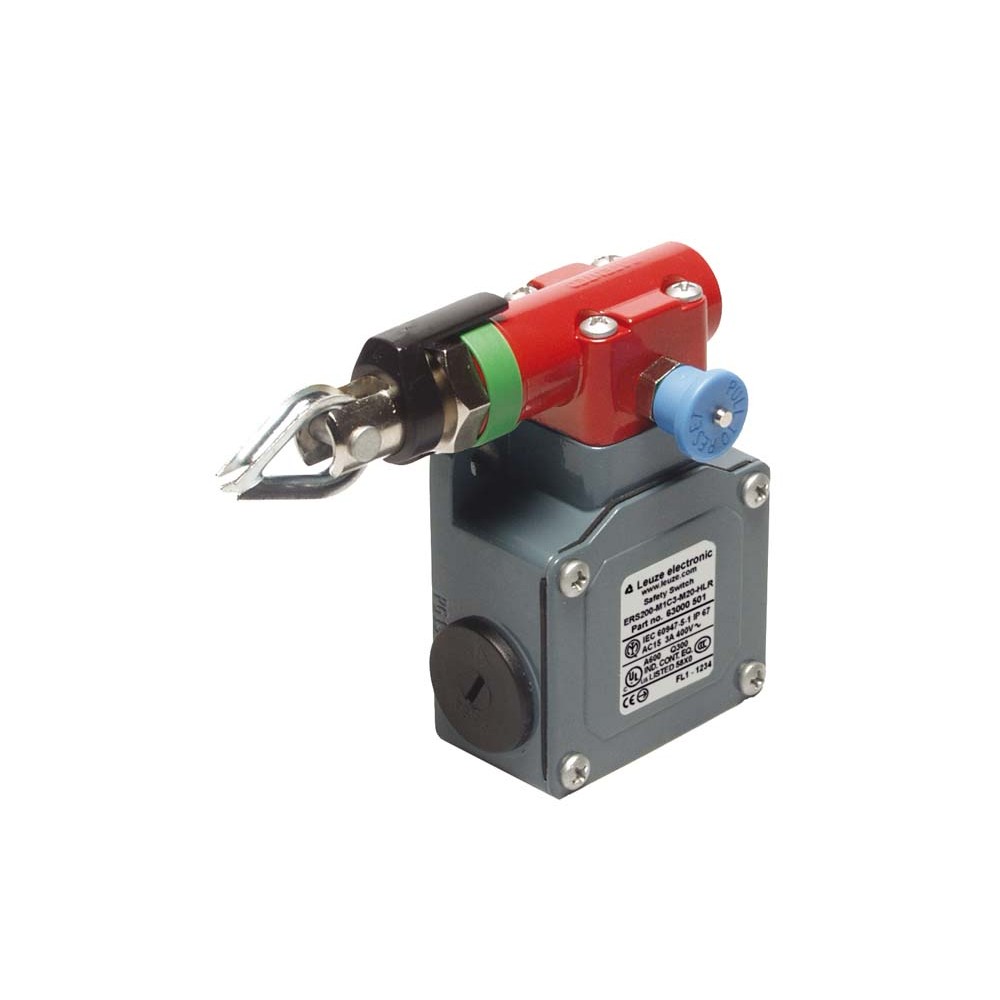

Тросовый выключатель аварийной остановки Leuze ERS200-M0C3-M20-HAL
Тросовый выключатель Leuze ERS200-M0C3-M20-HAL (артикул 63000524) представляет собой высоконадежное устройство аварийной остановки, предназначенное для обеспечения безопасности на протяженных участках производственных линий и конвейерных систем. Модель выполнена в прочном металлическом корпусе из сплава ZAMAK, что гарантирует устойчивость к механическим повреждениям и агрессивным воздействиям промышленной среды.
Основные технические характеристики
- Контактная группа: 1NC + 1NO (нормально закрытый и нормально открытый контакты).
- Материал контактов: Серебряный сплав, обеспечивающий стабильную проводимость.
- Максимальная длина троса: До 70 метров при температурном перепаде 20 °C.
- Механический ресурс: 1 000 000 циклов срабатывания (B10d — 2 000 000 циклов).
- Степень защиты: IP67, полная пыленепроницаемость и защита от временного погружения в воду.
- Рабочий диапазон температур: От -25 °C до +80 °C.
- Тип разблокировки: Кнопка-индикатор (вытягивание).
Преимущества и конструктивные особенности
Выключатель серии ERS200 спроектирован для работы в тяжелых условиях. Металлическая головка и корпус обеспечивают долговечность, а три кабельных ввода M20 x 1.5 упрощают монтаж и интеграцию в существующие цепи управления. Принцип медленного переключения (Slow-action contact) с принудительным размыканием контактов гарантирует мгновенную остановку оборудования при натяжении или обрыве троса.
Устройство устанавливается с левой стороны по оси натяжения троса. Благодаря высокому номинальному напряжению изоляции (500 В AC / 600 В DC) и защите от короткого замыкания, выключатель соответствует строгим стандартам безопасности EN ISO 13849-1 и IEC 60947-5-1.
Сферы применения
- Ленточные и роликовые конвейеры большой протяженности.
- Автоматизированные складские комплексы.
- Деревообрабатывающие и металлургические цеха.
- Упаковочные и фасовочные линии.
- Зоны с ограниченным доступом, требующие оперативной остановки механизмов из любой точки вдоль периметра.
Компактные габариты (92 x 47.8 x 89 мм) и надежное сквозное крепление позволяют монтировать прибор на различные типы станин и металлоконструкций, обеспечивая максимальный уровень защиты персонала.
| Вес | 365 г |
|---|---|
| Внешний привод | Rope |
| Габариты | 92 mmx47.8 mmx89 mm |
| Жизненный цикл | 1,000,000 actuation cycles,IEC 6047-5-1 |
| Защита от короткого замыкания | 500V, 10A, typeaM,IEC 60269-1 |
| Категория использования AC15 | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A,EN 60947-5-1 |
| Категория использования DC13 | Ue / Ie: 24 V / 6 A, 125 V / 1.1 A, 250 V / 0.4 A,EN 60947-5-1 |
| Количество выводов | 4 -pin |
| Количество кабельных вводов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал головки | Metal |
| Материал корпуса | Metal |
| Материал электрического контакта | Silver alloy |
| Место установки | On rope pull axis, to the left |
| Металл корпуса | ZAMAK |
| Направления срабатывания | To left |
| Номинальное напряжение изоляции | 500 В AC, 600 В DC |
| Обычный тепловой ток, макс. | 10 A |
| Поперечные сечения соединения | 1 x 0.5 mm² to 2 x 2.5 mm², wire |
| Привод длина каната, Макс. (при 20 °C разность температур) | 70 m |
| Принцип переключения | Slow-action contact |
| Путь срабатывания с принудительным разделением | 14 mm |
| Размыкание контакта | Force-fit |
| Распределение контактов | 1NC + 1NO |
| Серия | ERS200 |
| Сертификаты | IMQ, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень загрязнения | 3,EN 60947-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 80 °C |
| Тип кабельного ввода | M20 x 1.5 |
| Тип крепления | Through-hole mounting |
| Тип переключателя | E-Stop command device,EN ISO 13849 |
| Тип подключения | Terminal |
| Тип разблокировки | Indicator button (pull) |
| Тип срабатывания | Rope |
| Тип терминала | Screw terminal |
| Усилие возбуждения (выдвижная с вынужденной разлуки) | 250 N |
| Усилие возбуждения (ослаблять) | 147 N |
| Усилие извлечения, разблокирован привод | 235 N |
| Функции | Contact connection |
| Цвет корпуса | Gray, Red |
| Частота срабатывания, макс. | 600 per hour,IEC 6047-5-1 |
| Число циклов до опасного сбоя B10d | 2,000,000 number of cycles |
