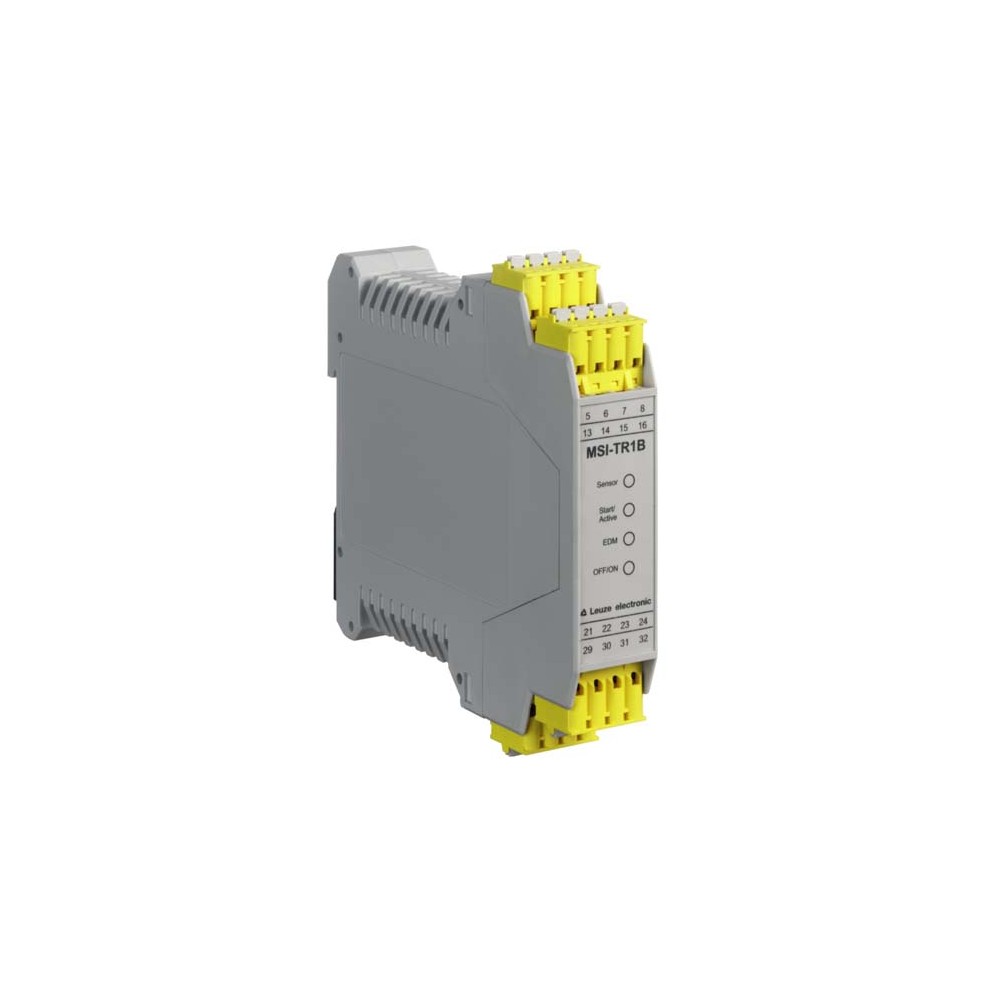

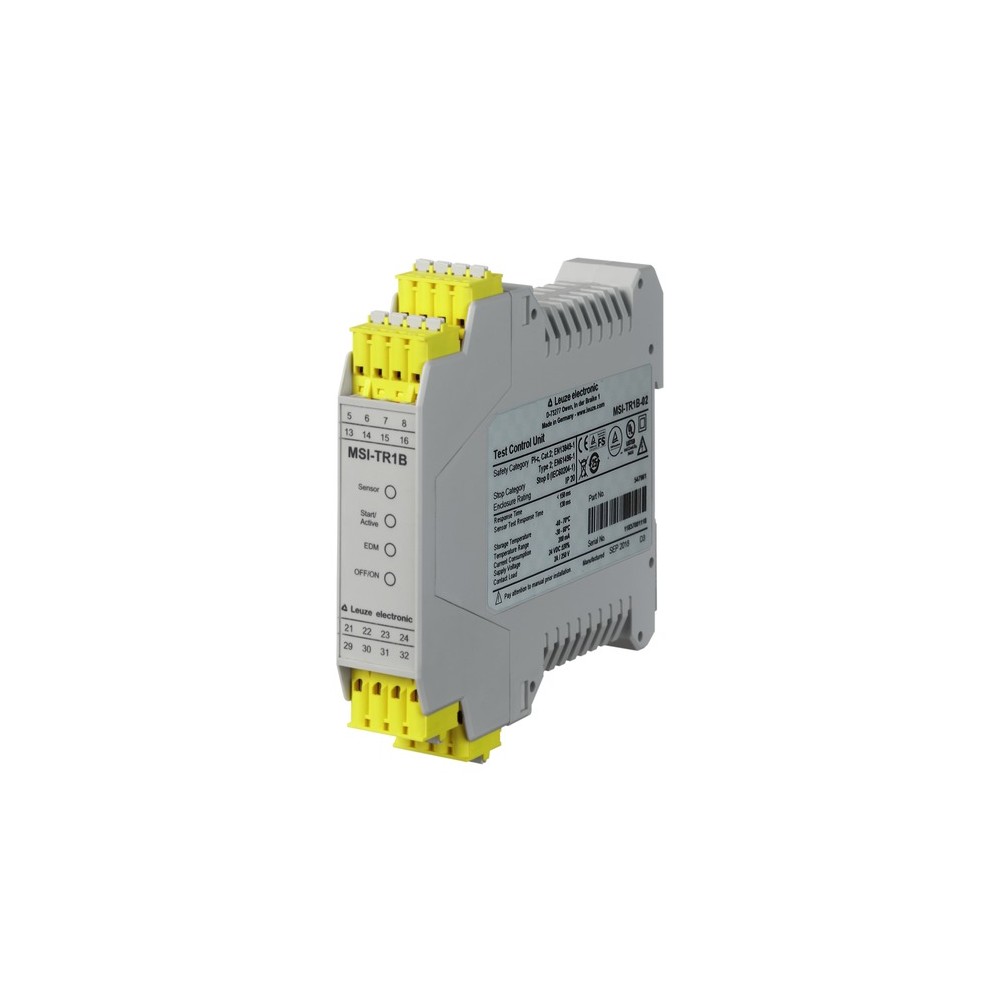

Описание реле безопасности Leuze MSI-TR1B-02
Профессиональное реле безопасности Leuze MSI-TR1B-02 (артикул 547959) представляет собой компактное и надежное решение для построения систем защиты на промышленном производстве. Устройство относится к серии MSI-TB и предназначено для мониторинга компонентов безопасности, таких как световые завесы, датчики и кнопки аварийной остановки. Модуль обеспечивает уровень производительности PL c и категорию безопасности 2 согласно стандарту EN ISO 13849-1.
Реле выполнено в узком корпусе шириной 22.5 мм из неармированного полиамида, что позволяет эффективно использовать пространство в электротехническом шкафу. Быстросъемное крепление на DIN-рейку и пружинные клеммы (Spring-cage terminal) существенно сокращают время монтажа и обеспечивают устойчивость соединений к вибрационным нагрузкам.
Технические характеристики
- Напряжение питания: 24 В DC (допустимое отклонение +/- 20%).
- Конфигурация выходов: 2 безопасных релейных выхода (NO) и 1 транзисторный сигнальный выход (PNP).
- Время отклика: не более 20 мс.
- Максимальный ток нагрузки: 2000 мА.
- Интерфейс подключения: 16-пиновый терминал с сечением провода от 0.2 до 1.5 мм².
- Степень защиты: IP40 (корпус).
- Диапазон рабочих температур: от -30 °C до +60 °C.
Преимущества и функциональные возможности
- Многофункциональность: поддержка функций EDM (мониторинг внешних контакторов), RES (контроль перезапуска) и тестовых сигналов для передатчиков.
- Гибкость настройки: возможность выбора между автоматическим и ручным режимом перезагрузки.
- Высокая надежность: встроенная защита от обратной полярности и короткого замыкания. Срок эксплуатации составляет 20 лет при среднем времени наработки до опасного отказа (MTTFd) 78 лет.
- Визуальная диагностика: 4 светодиодных индикатора позволяют оператору мгновенно определить состояние системы и наличие ошибок.
- Безопасность соединений: пружинные клеммы исключают необходимость периодической подтяжки винтов, гарантируя стабильный контакт.
Сферы применения
Реле Leuze MSI-TR1B-02 широко применяется в автоматизированных системах управления, где требуется интеграция оптико-электронных датчиков и устройств защиты. Основные области эксплуатации:
- Упаковочные и фасовочные линии.
- Деревообрабатывающее и металлообрабатывающее оборудование.
- Роботизированные ячейки (контроль доступа в зону работы).
- Конвейерные системы и складская логистика.
| SILCL | 1,IEC/EN 62061 |
|---|---|
| Вес | 200 г |
| Время отклика | 20 ms |
| Время отклика датчика на запрос проверить | 0.5 ... 60 ms |
| Габариты | 22.5 mmx111 mmx114.1 mm |
| Задержка запуска | 2 s |
| Защита | Polarity reversal protection, Short circuit protected |
| Категория | 2,EN ISO 13849 |
| Класс защиты | II |
| Количество выводов | 16 -pin |
| Количество выходов | 3 Piece(s) |
| Количество светодиодов | 4 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 4 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2.5 V |
| Коммутируемое напряжение, тип. | 23 V |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 78 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-20 ... 20 % |
| Остаточная пульсация | -15 ... 15 % |
| Относительная влажность (без конденсации) | 0 ... 95 % |
| Перезагрузка | Automatic, Manual |
| Переключения высокого напряжения, мин. | 18.2 V |
| Поперечные сечения соединения | 0.2 to 1.5 mm² |
| Потребляемый ток, макс. | 200 mA,Without external load |
| Предохранитель | External with max. 3.15 A semi time-lag |
| Серия | MSI-TB |
| Сертификаты | TÜV Süd, c TÜV Rheinland US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP40 |
| Температура окружающей среды, хранение | -40 ... 70 °C |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип | 2,IEC/EN 61496 |
| Тип выхода | Relay,NO, Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Snap-on mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | Unreinforced polyamide PA |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Ток нагрузки, макс. | 2,000 mA |
| Уровень производительности (PL) | Up to c,EN ISO 13849-1 |
| Функции | Control input for contactor monitoring (EDM), Control input for receiver, RES/Start control input, Control input for Reset, Restart interlock control input, ", Safety ON", signal output, ", Error", signal output, Test signal output (transmitter) |
| ФФГ вД | 8.8E-08 per hour |
| Цвет корпуса | Gray |
