Реле безопасности Leuze MSI-TR1B-01

Код товара: 176965

Leuze Производитель

32 360 ₽

Быстрый заказ

Характеристики

Код производителя547958

Все характеристики

Описание

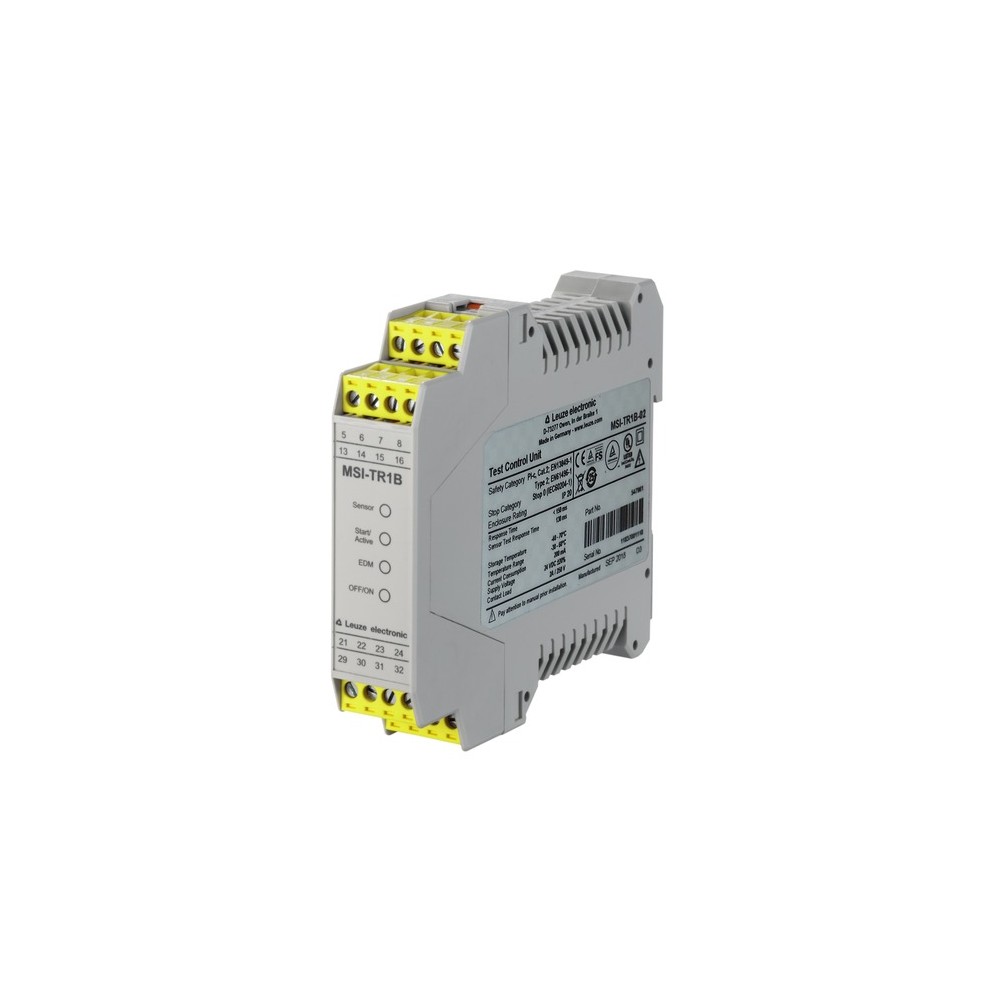

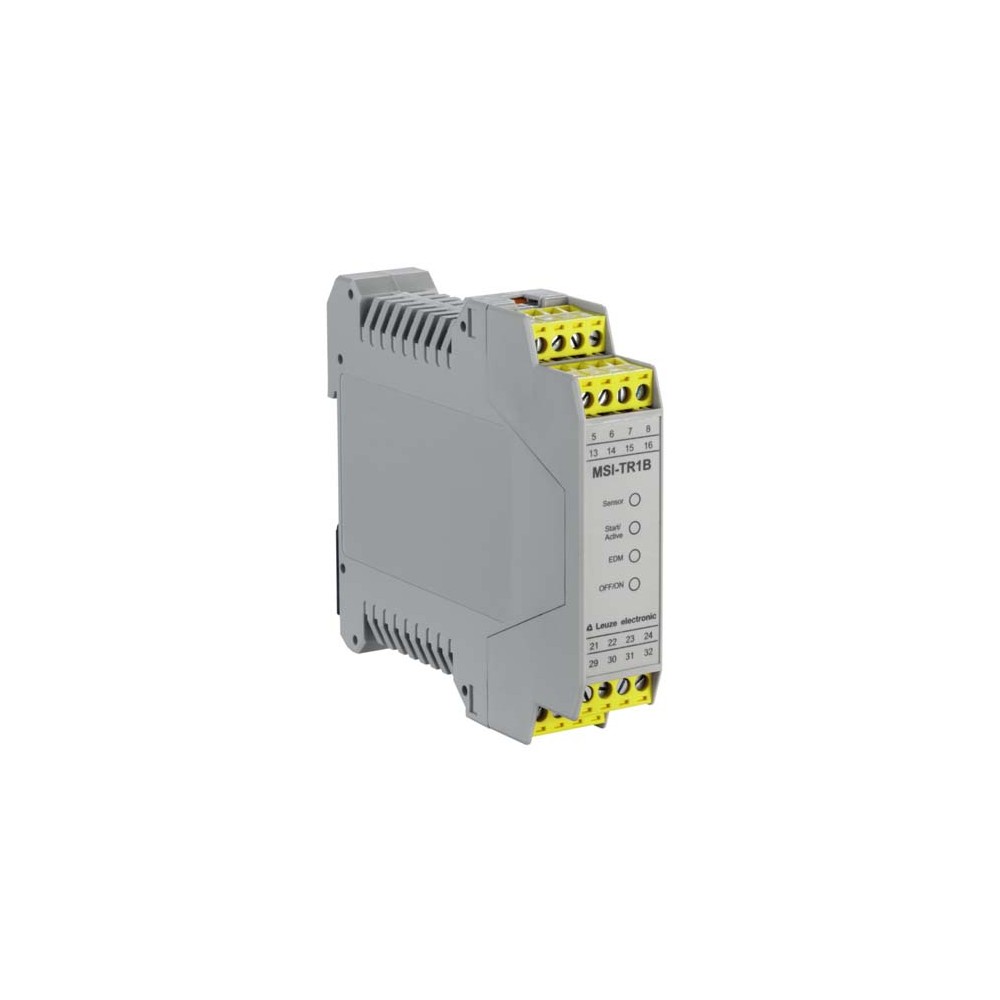

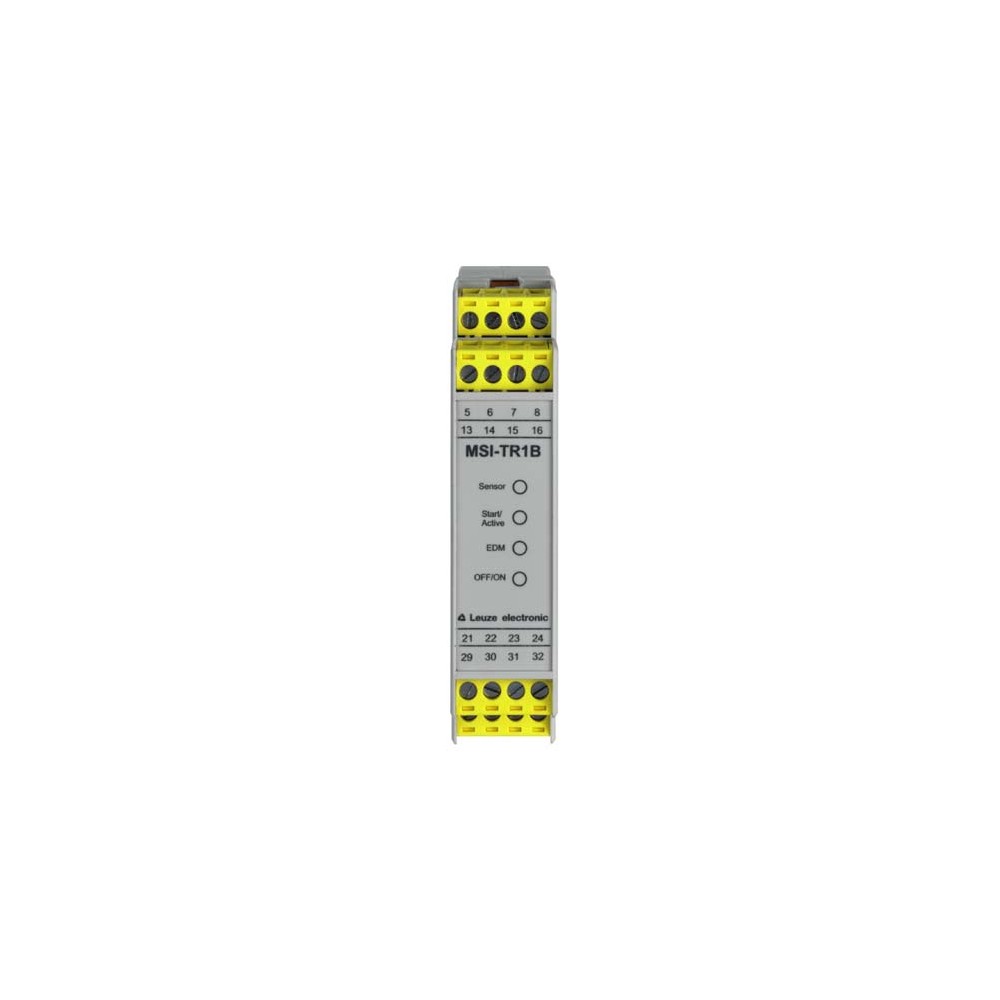

Описание реле безопасности Leuze MSI-TR1B-01

Профессиональное реле безопасности Leuze MSI-TR1B-01 (артикул 547958) представляет собой компактное и надежное решение для построения систем защиты на промышленном производстве. Устройство относится к серии MSI-TB и предназначено для мониторинга компонентов безопасности, обеспечивая уровень производительности PL c и категорию 2 согласно стандарту EN ISO 13849-1.

Модуль выполнен в корпусе из неармированного полиамида шириной 22,5 мм, что позволяет рационально использовать место в электротехническом шкафу. Реле оснащено комбинированными выходами (релейными и транзисторными PNP), обеспечивая гибкость при интеграции в цепи управления оборудованием.

Технические характеристики

Напряжение питания: 24 В DC (допустимое отклонение +/- 20%).
Время отклика: 20 мс.
Конфигурация выходов: 2 безопасных коммутационных выхода (OSSD) и 1 дополнительный выход.
Тип подключения: 16-контактный терминал с винтовыми зажимами (сечение провода 0,2–2,5 мм²).
Максимальный ток нагрузки: 2000 мА.
Степень защиты: IP40.
Рабочая температура: от -30 °C до +60 °C.
Срок эксплуатации: 20 лет при наработке на отказ (MTTFd) 78 лет.

Функциональные преимущества

Многофункциональность управления: Поддержка мониторинга контакторов (EDM), функций сброса (Reset), контроля перезапуска (RES) и тестовых сигналов для передатчиков.
Высокая помехоустойчивость: Встроенная защита от переполюсовки и короткого замыкания гарантирует стабильную работу в сложных электротехнических условиях.
Информативная диагностика: 4 светодиодных индикатора позволяют оперативно определить состояние системы и наличие ошибок.
Гибкость настройки: Возможность выбора между автоматическим и ручным режимом перезапуска.
Надежный монтаж: Быстрая установка на DIN-рейку с помощью защелкивающегося крепления (Snap-on mounting).

Сферы применения

Реле безопасности Leuze MSI-TR1B-01 оптимально подходит для автоматизированных линий, где требуется контроль световых завес, датчиков и кнопок аварийной остановки. Основные отрасли применения:

Машиностроение и станкостроение.
Упаковочные и фасовочные линии.
Деревообрабатывающая промышленность.
Складская логистика и конвейерные системы.

Характеристики Реле безопасности Leuze MSI-TR1B-01

Основные характеристики

SILCL	1,IEC/EN 62061
Вес	200 г
Время отклика	20 ms
Время отклика датчика на запрос проверить	0.5 ... 60 ms
Габариты	22.5 mmx99 mmx114.1 mm
Задержка запуска	2 s
Защита	Polarity reversal protection, Short circuit protected
Категория	2,EN ISO 13849
Класс защиты	II
Количество выводов	16 -pin
Количество выходов	3 Piece(s)
Количество светодиодов	4 Piece(s)
Количество связанных с безопасностью коммутационные выходы (Уквс	2 Piece(s)
Количество соединений	1 Piece(s)
Количество цифровых входов переключения	4 Piece(s)
Коммутации низкого напряжения, Макс.	2.5 V
Коммутируемое напряжение, тип.	23 V
Материал корпуса	Plastic
Минимальная наработка вд	78 years,EN ISO 13849-1
Напряжение питания U в	24 V,DC,-20 ... 20 %
Остаточная пульсация	-15 ... 15 %
Относительная влажность (без конденсации)	0 ... 95 %
Перезагрузка	Automatic, Manual
Переключения высокого напряжения, мин.	18.2 V
Поперечные сечения соединения	0.2 to 2.5 mm²
Потребляемый ток, макс.	200 mA,Without external load
Предохранитель	External with max. 3.15 A semi time-lag
Серия	MSI-TB
Сертификаты	TÜV Süd, c TÜV Rheinland US
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP40
Температура окружающей среды, хранение	-40 ... 70 °C
Температура окружающей среды, эксплуатация	-30 ... 60 °C
Тип	2,IEC/EN 61496
Тип выхода	Relay,NO, Transistor,PNP
Тип дисплея	LED
Тип крепления	Snap-on mounting
Тип напряжения	DC
Тип пластика корпуса	Unreinforced polyamide PA
Тип подключения	Terminal
Тип терминала	Screw terminal
Ток нагрузки, макс.	2,000 mA
Уровень производительности (PL)	Up to c,EN ISO 13849-1
Функции	Control input for contactor monitoring (EDM), Control input for receiver, RES/Start control input, Control input for Reset, Restart interlock control input, ", Safety ON", signal output, ", Error", signal output, Test signal output (transmitter)
ФФГ вД	8.8E-08 per hour
Цвет корпуса	Gray
