| Код производителя50133006 |

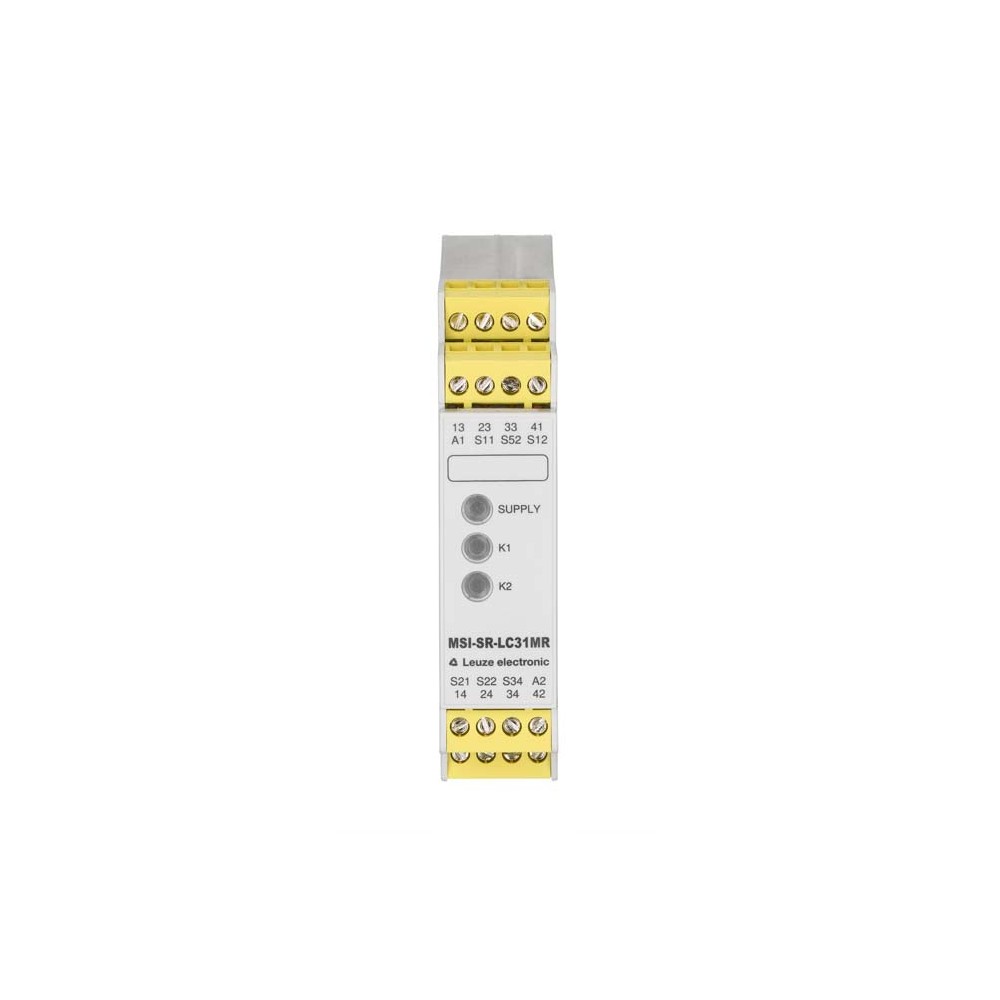

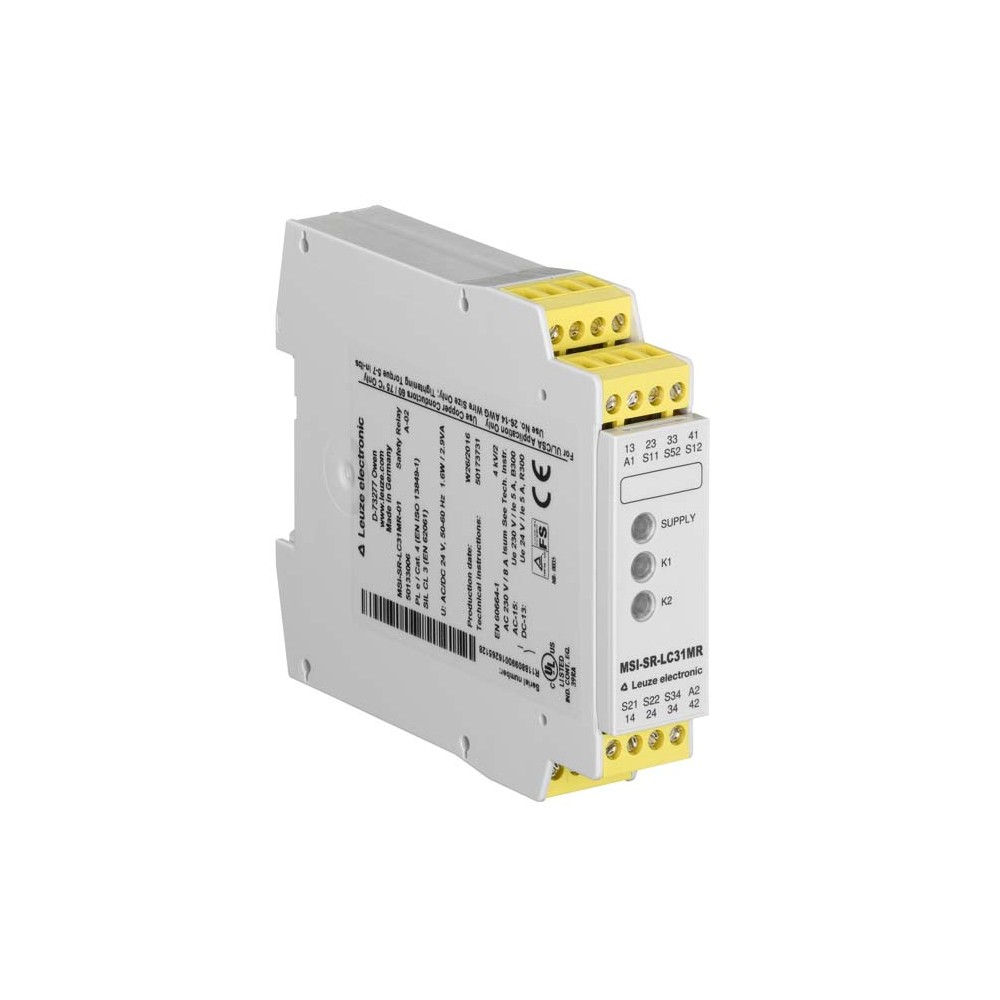

Обзор реле безопасности Leuze MSI-SR-LC31MR-01
Модуль безопасности Leuze MSI-SR-LC31MR-01 (артикул 50133006) представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы аварийного останова и контроля защитных ограждений. Модель относится к серии MSI-SR-LC31 и обеспечивает высочайший уровень защиты в соответствии с международными стандартами промышленной безопасности.
Данное реле поддерживает двухканальную оценку входных сигналов и оснащено функцией ручного перезапуска, что критически важно для предотвращения неконтролируемого пуска оборудования после срабатывания защиты. Компактный корпус шириной 22.5 мм с креплением на DIN-рейку позволяет эффективно использовать пространство в электротехническом шкафу.
Технические характеристики
- Уровни безопасности: Категория 4 (EN ISO 13849), PL e, SILCL 3.
- Контактная группа: 3 безопасных выхода (NO) и 1 сигнальный выход (NC).
- Материал контактов: Серебряный сплав с золотым напылением для стабильной коммутации.
- Напряжение питания: 24 В AC/DC (диапазон 20.4 – 26.4 В).
- Коммутационная способность: Номинальное напряжение 230 В, тепловой ток до 8 А.
- Время отклика: Быстрое срабатывание в пределах 100 мс (при ручном запуске).
- Механический ресурс: До 100 000 000 циклов переключения.
- Подключение: 16-полюсные винтовые клеммы с поддержкой сечения провода до 2.5 мм².
Преимущества и надежность
Реле MSI-SR-LC31MR-01 отличается исключительной долговечностью с расчетным сроком эксплуатации 20 лет. Использование позолоченных контактов гарантирует надежную работу даже при низких нагрузках, предотвращая окисление. Устройство обладает высокой помехоустойчивостью и защитой от коротких замыканий благодаря встроенным плавким вставкам класса gG.
Гальваническая развязка между цепями питания и управления повышает общую отказоустойчивость системы. Наличие светодиодной индикации и сигнального выхода позволяет оперативно проводить диагностику состояния цепей безопасности.
Сферы применения
- Системы аварийного отключения (E-Stop).
- Контроль состояния защитных дверей и бесконтактных датчиков.
- Мониторинг световых завес и барьеров безопасности.
- Управление промышленными роботами и автоматизированными линиями сборки.
- Деревообрабатывающее и металлообрабатывающее оборудование.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 210 г |
| Время восстановления т вж | 750 ms |
| Время выпуска Т вР | 10 ms |
| Время отклика (ручной запуск т вА1) | 100 ms |
| Входной ток по входам управления (цепь безопасности/сброс цепи | 25 mA |
| Выходом по току пути | NO |
| Габариты | 22.5 mmx96.5 mmx114 mm |
| Гальваническую развязку между источником питания и цепи управлен | Yes (when UN≥ AC 42-48 V, AC 115-230 V, AC 230 V) |
| Жизненный цикл | 100,000,000 switching cycles |
| Защита от коротких замыканий (контакта нет) | gG class safety fuse 6A, melting integral |
| Категория | 4,EN ISO 13849 |
| Категория использования АС15 (контакта нет) | Ue 230V, Ie 3A |
| Категория применения DС13 (контакта нет) | Ue 24V, Ie 3A |
| Количество выводов | 16 -pin |
| Количество выходов, функция сигнализации, без задержки, контакт | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Макс. максимальный ток по входам управления (цепь безопасности/с | 100 mA |
| Макс. номинальное управляющее напряжение питания при переменном | 26.4 V |
| Макс. номинальное управляющее напряжение питания при постоянном | 26.4 V |
| Макс. сопротивление кабеля, на канал | ≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω |
| Макс. суммарный ток I2 всех нынешних путей | 25 A² |
| Макс. тепловой ток я вене, выходом по току | 8 A |
| Макс. тепловой ток я вене, сигнализации Уиллис | 5 A |
| Материал контакта | Ag alloy, gold-plated |
| Мин. номинальное управление напряжение питания U взн | 20.4 V |
| Мин. номинальное управление напряжение питания U взп | 20.4 V |
| Мин. номинальное управляющее напряжение питания при постоянном т | 20.4 V |
| Минимальное время включения | 100 ms |
| Номинальная мощность переменного тока | 2.9 V·A |
| Номинальная мощность постоянного тока | 1.6 W |
| Номинальная частота | 50 ... 60 Hz |
| Номинальное выходное напряжение постоянного тока | 24 V |
| Номинальное коммутируемое напряжение, освободить пути прохождени | 230 V |
| Номинальное напряжение U вН | 24 VAC/DC |
| Номинальное напряжение коммутации сигнальных путей тока переменн | 230 V |
| Номинальное управление напряжение питания U взне в п | 26.4 V |
| Оценка входы | Two-channel |
| Перезагрузка | Manual |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve |
| Серия | MSI-SR-LC31 |
| Сертификаты | TÜV Rheinland, c UL US |
| Сигнальных путей тока | NC |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Тест на время импульса, разрешенных т вТП | 1 ms |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Voltage supply, Signal IN, Signal OUT |
| ФФГ вД | 3E-08 per hour |
| Цвет корпуса | Gray |
| Число мероприятий, ориентированных на безопасность, без задержки | 3 Piece(s) |
