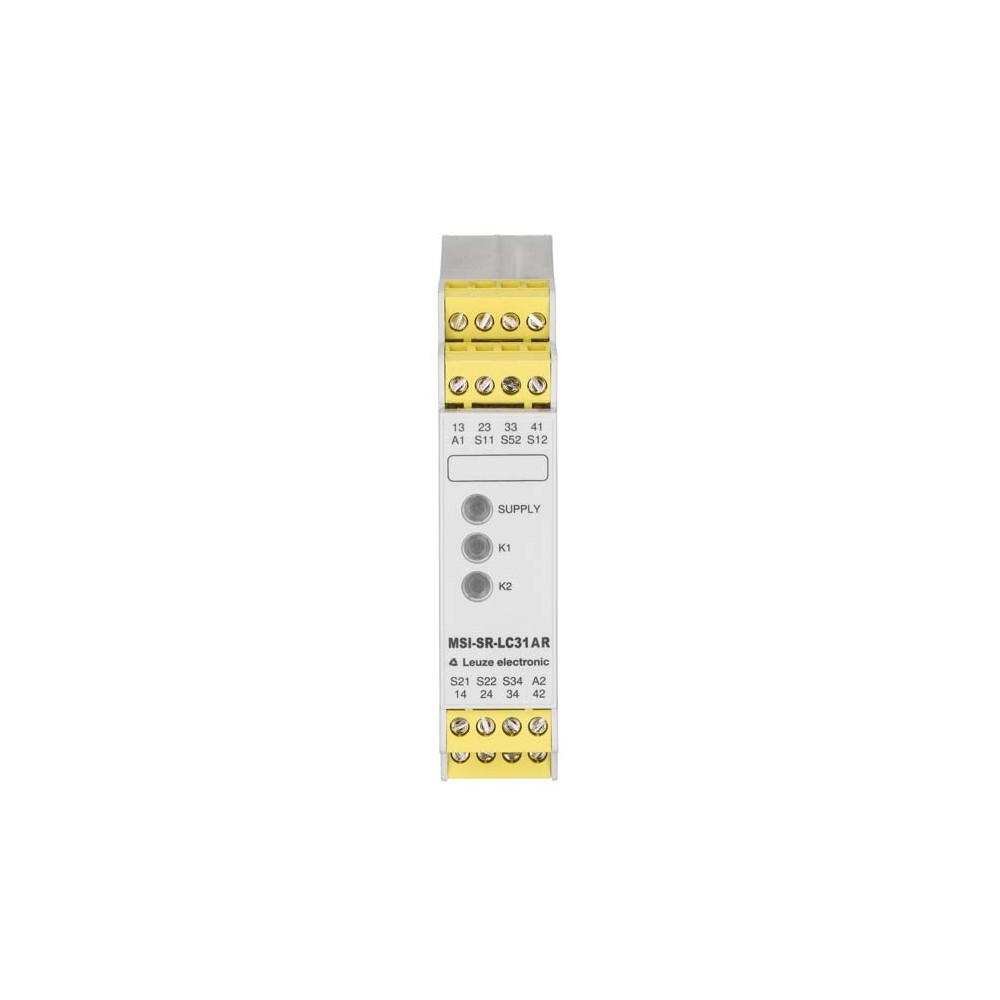

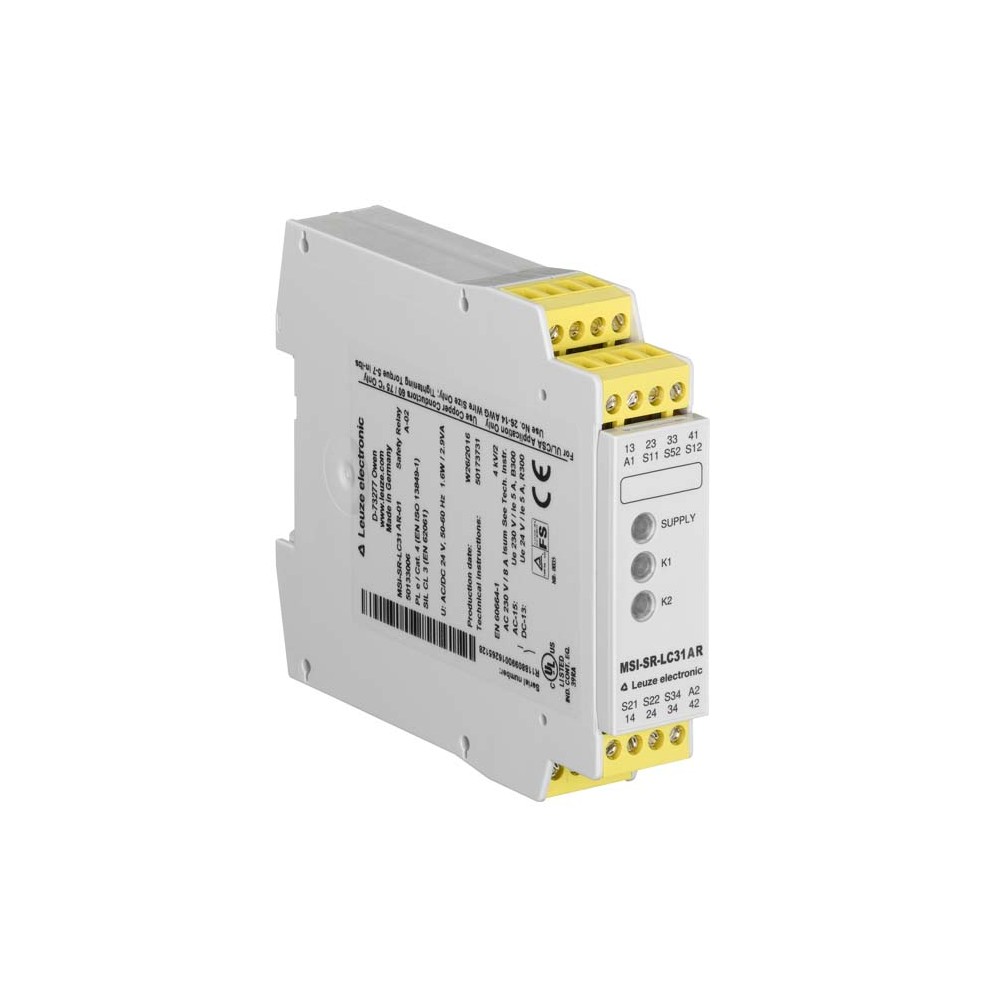

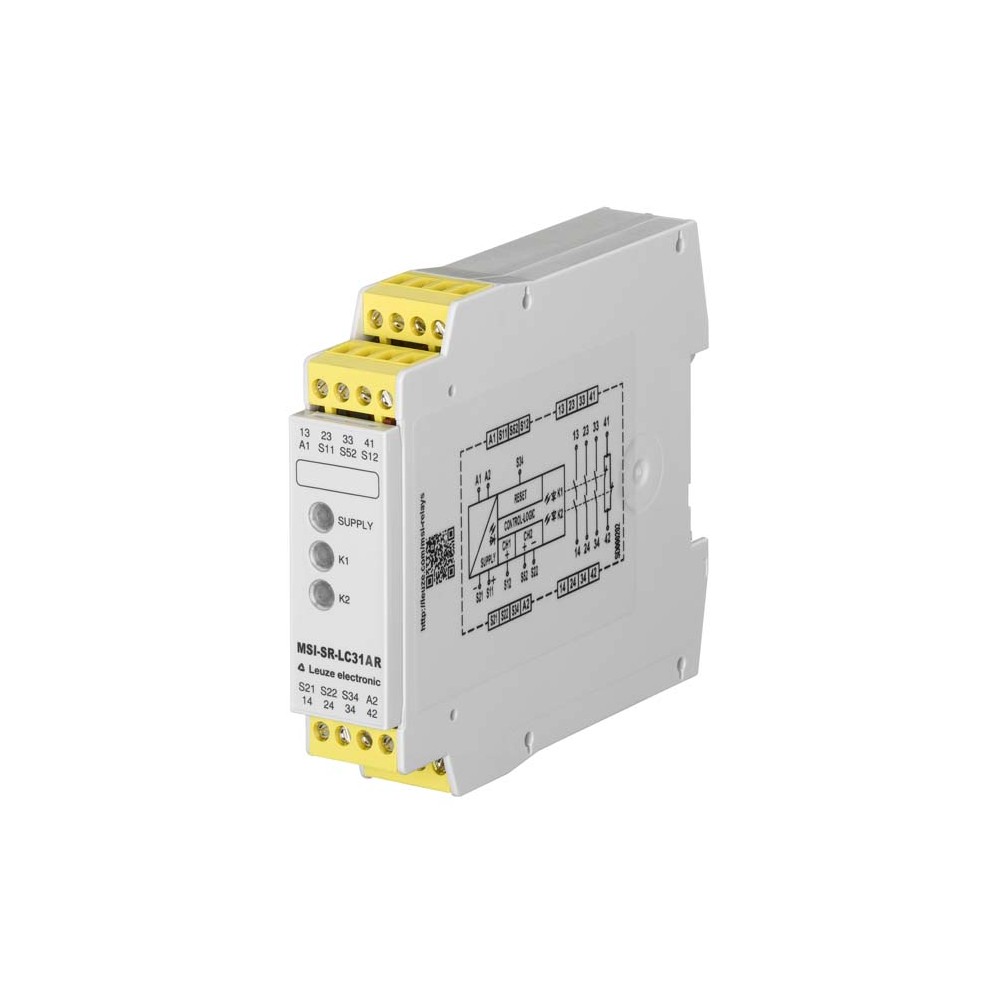

Реле безопасности Leuze MSI-SR-LC31AR-01

Код товара: 176961

Leuze Производитель

21 954 ₽

Быстрый заказ

Характеристики

Код производителя50133004

Все характеристики

Описание

Обзор реле безопасности Leuze MSI-SR-LC31AR-01

Профессиональное реле безопасности Leuze MSI-SR-LC31AR-01 (артикул 50133004) представляет собой высоконадежное устройство для мониторинга цепей аварийного останова и защитных ограждений. Модель относится к серии MSI-SR-LC31 и обеспечивает высший уровень защиты в промышленных системах автоматизации. Благодаря компактному корпусу шириной 22.5 мм и возможности монтажа на DIN-рейку, устройство легко интегрируется в стандартные шкафы управления.

Технические характеристики

Реле обладает выдающимися эксплуатационными параметрами, гарантирующими стабильную работу в жестких производственных условиях:

Уровни безопасности: Категория 4 (EN ISO 13849), Performance Level (PL) e, SILCL 3 (IEC/EN 62061).
Напряжение питания: 24 В переменного/постоянного тока (VAC/DC).
Конфигурация контактов: 3 безопасных выхода (NO) и 1 сигнальный выход (NC).
Материал контактов: Позолоченный серебряный сплав (Ag alloy), обеспечивающий высокую проводимость и защиту от окисления.
Коммутационная способность: Максимальный тепловой ток до 8 А; механический ресурс до 100 000 000 циклов переключения.
Время отклика: Быстрое срабатывание в пределах 10 мс (время выпуска) и время восстановления 750 мс.
Тип подключения: 16-контактные винтовые клеммы с поддержкой сечения провода до 2.5 мм².

Преимущества оборудования

Универсальность: Двухканальная оценка входов позволяет использовать реле в самых ответственных узлах безопасности.
Надежность: Расчетный срок эксплуатации составляет 20 лет, что подтверждено сертификатами TÜV Rheinland и c UL US.
Функциональность: Поддержка автоматического перезапуска упрощает настройку логики работы системы после срабатывания.
Защищенность: Встроенная гальваническая развязка и защита от коротких замыканий с использованием предохранителей класса gG 6A.

Сферы применения

Реле Leuze MSI-SR-LC31AR-01 разработано для использования в различных отраслях промышленности, где требуется строгий контроль безопасности:

Машиностроение и станкостроение (контроль кнопок аварийного стопа).
Упаковочные линии и конвейерные системы.
Роботизированные ячейки (мониторинг защитных дверей и световых завес).
Деревообрабатывающая и металлообрабатывающая промышленность.

Использование данного компонента позволяет минимизировать риски производственного травматизма и обеспечить соответствие оборудования современным международным стандартам безопасности.

Характеристики Реле безопасности Leuze MSI-SR-LC31AR-01

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	210 г
Время восстановления т вж	750 ms
Время выпуска Т вР	10 ms
Время отклика (ручной запуск т вА1)	350 ms
Время срабатывания (автоматического запуска т вА2)	350 ms
Входной ток по входам управления (цепь безопасности/сброс цепи	25 mA
Выходом по току пути	NO
Габариты	22.5 mmx96.5 mmx114 mm
Гальваническую развязку между источником питания и цепи управлен	Yes (when UN≥ AC 42-48 V, AC 115-230 V, AC 230 V)
Жизненный цикл	100,000,000 switching cycles
Защита от коротких замыканий (контакта нет)	gG class safety fuse 6A, melting integral
Категория	4,EN ISO 13849
Категория использования АС15 (контакта нет)	Ue 230V, Ie 3A
Категория применения DС13 (контакта нет)	Ue 24V, Ie 3A
Количество выводов	16 -pin
Количество выходов, функция сигнализации, без задержки, контакт	1 Piece(s)
Количество соединений	1 Piece(s)
Макс. максимальный ток по входам управления (цепь безопасности/с	100 mA
Макс. номинальное управляющее напряжение питания при переменном	26.4 V
Макс. номинальное управляющее напряжение питания при постоянном	26.4 V
Макс. сопротивление кабеля, на канал	≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω
Макс. суммарный ток I2 всех нынешних путей	25 A²
Макс. тепловой ток я вене, выходом по току	8 A
Макс. тепловой ток я вене, сигнализации Уиллис	5 A
Материал контакта	Ag alloy, gold-plated
Мин. номинальное управление напряжение питания U взн	20.4 V
Мин. номинальное управление напряжение питания U взп	20.4 V
Мин. номинальное управляющее напряжение питания при постоянном т	20.4 V
Минимальное время включения	100 ms
Номинальная мощность переменного тока	2.9 V·A
Номинальная мощность постоянного тока	1.6 W
Номинальная частота	50 ... 60 Hz
Номинальное выходное напряжение постоянного тока	24 V
Номинальное коммутируемое напряжение, освободить пути прохождени	230 V
Номинальное напряжение U вН	24 VAC/DC
Номинальное напряжение коммутации сигнальных путей тока переменн	230 V
Номинальное управление напряжение питания U взне в п	26.4 V
Оценка входы	Two-channel
Перезагрузка	Automatic
Поперечные сечения соединения	1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve
Серия	MSI-SR-LC31
Сертификаты	TÜV Rheinland, c UL US
Сигнальных путей тока	NC
Срок эксплуатации	20 years,EN ISO 13849-1
Тест на время импульса, разрешенных т вТП	1 ms
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Screw terminal
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Voltage supply, Signal IN, Signal OUT
ФФГ вД	3E-08 per hour
Цвет корпуса	Gray
Число мероприятий, ориентированных на безопасность, без задержки	3 Piece(s)
