Реле безопасности Leuze MSI-SR-LC21DT30-03

Код товара: 176960

Leuze Производитель

35 496 ₽

Быстрый заказ

Характеристики

Код производителя50133021

Все характеристики

Описание

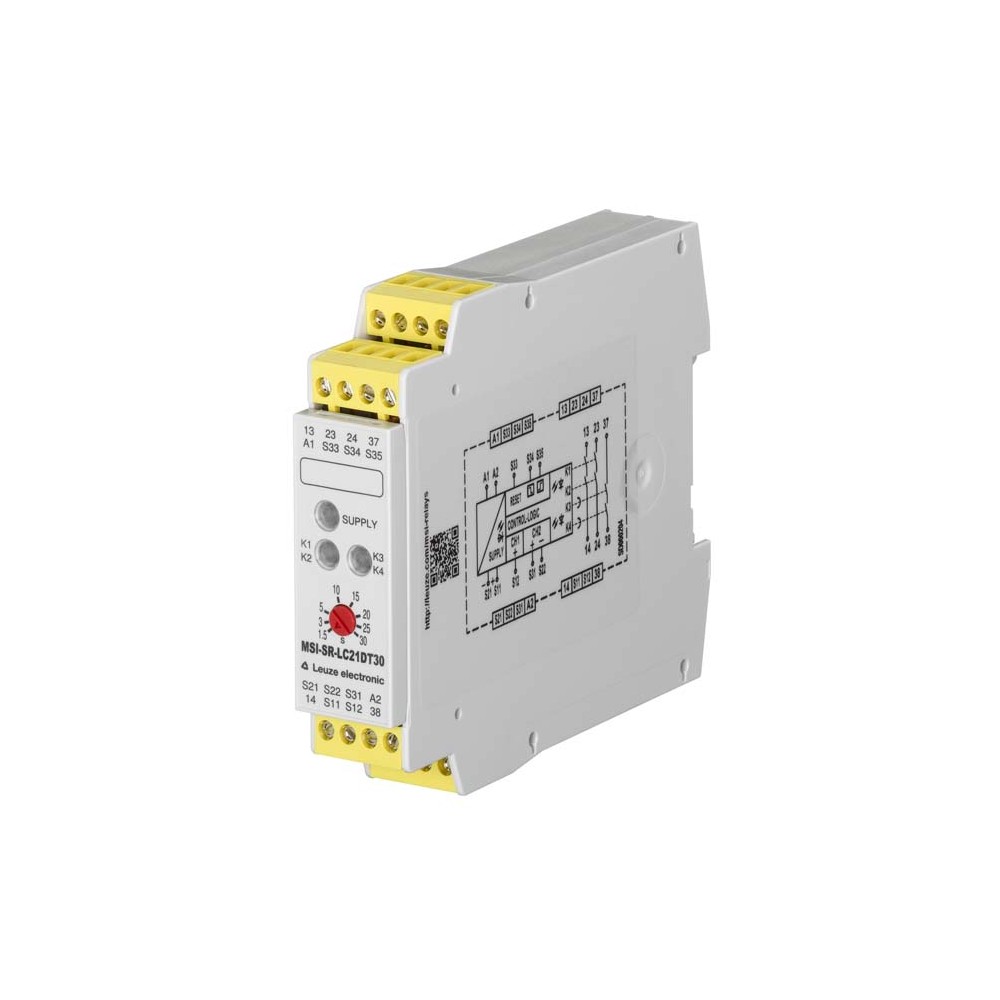

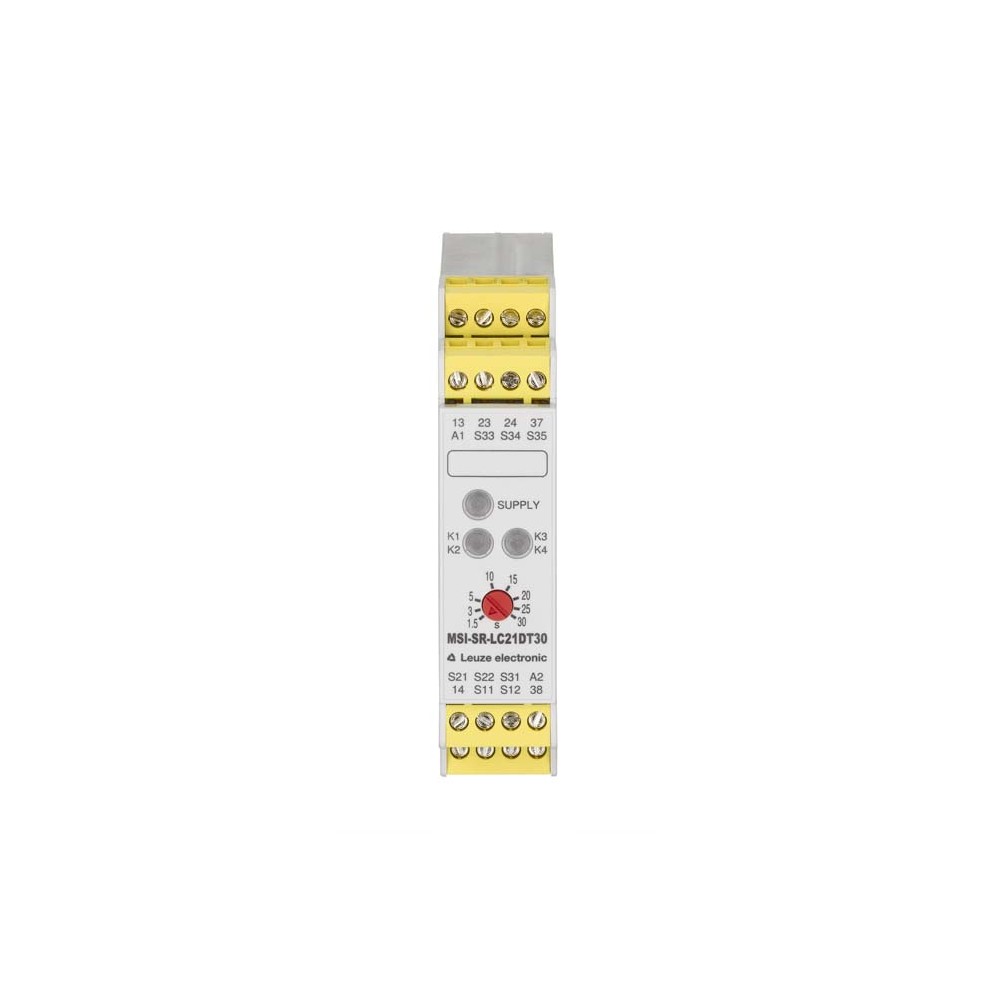

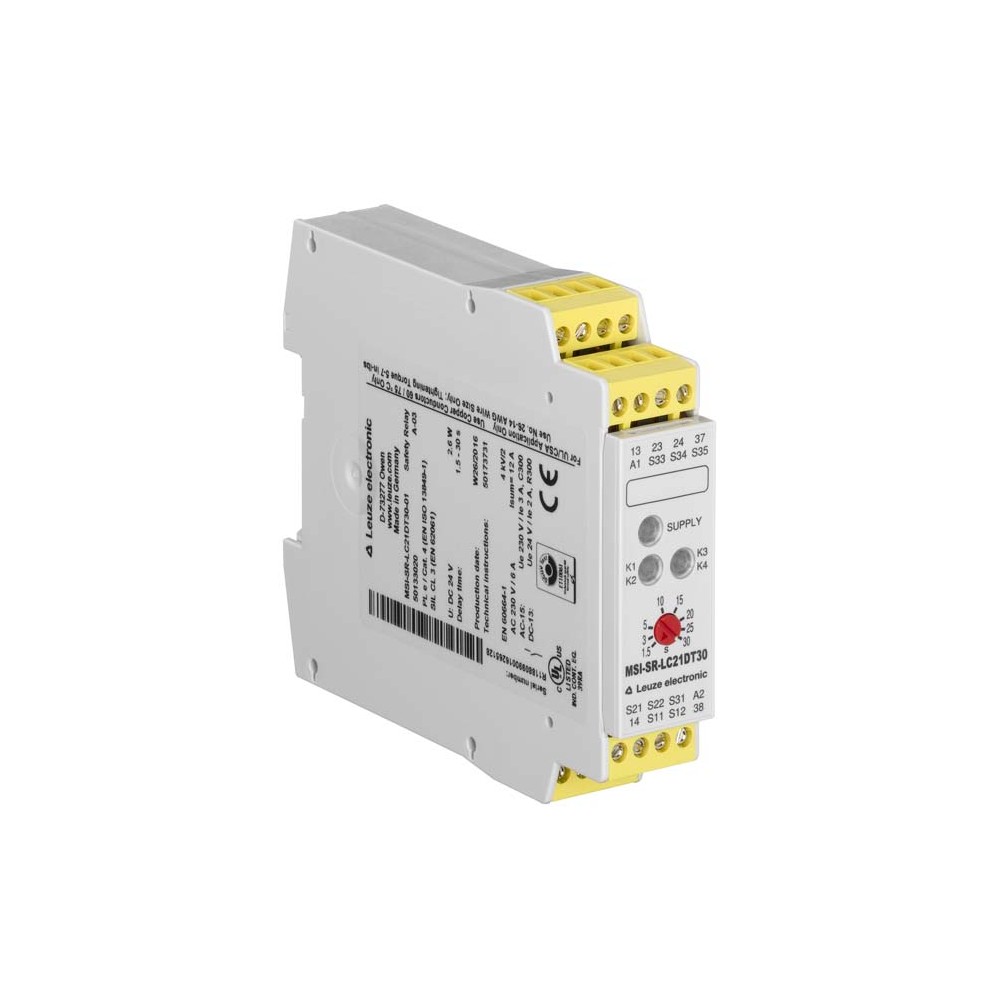

Профессиональное реле безопасности Leuze MSI-SR-LC21DT30-03

Модуль безопасности Leuze MSI-SR-LC21DT30-03 (артикул 50133021) представляет собой высокотехнологичное решение для контроля цепей аварийной остановки и мониторинга защитных ограждений. Это двухканальное устройство серии MSI-SR-LC21DT обеспечивает высочайший уровень защиты оборудования и персонала, соответствуя категории 4 согласно EN ISO 13849 и уровню полноты безопасности SILCL 3.

Основные технические характеристики

Реле выполнено в компактном корпусе шириной 22.5 мм с возможностью установки на DIN-рейку. Ключевые параметры устройства:

Питание: Номинальное напряжение 24 В постоянного тока (диапазон от 20.4 до 26.4 В).
Контактная группа: 2 безопасных выхода без задержки и 1 выход с настраиваемой выдержкой времени (от 1.5 до 30 секунд).
Материал контактов: Золоченый серебряный сплав (Ag alloy, gold-plated) для обеспечения минимального переходного сопротивления и защиты от окисления.
Коммутационная способность: До 3 А при 230 В (AC15) и до 2 А при 24 В (DC13).
Тип подключения: Пружинные клеммы (Spring-cage), обеспечивающие виброустойчивость и быстрый монтаж.
Жизненный цикл: Механический ресурс до 100 000 000 циклов переключения.

Преимущества и функциональные возможности

Модель MSI-SR-LC21DT30-03 отличается гибкостью настройки и высокой скоростью отклика. Функция задержки выключения (off-delay) позволяет реализовать контролируемую остановку оборудования, что критично для инерционных механизмов.

Универсальный сброс: Поддержка автоматического и ручного режимов запуска.
Надежность: Срок эксплуатации составляет 20 лет, что подтверждается сертификатами TÜV Rheinland и c UL US.
Диагностика: Встроенный мониторинг синхронности каналов (500 мс) и защита от коротких замыканий с использованием предохранителей класса gG 6A.
Энергоэффективность: Номинальная мощность потребления не превышает 2.6 Вт.

Сферы применения

Данное реле безопасности оптимально подходит для интеграции в системы управления следующего оборудования:

Промышленные робототехнические комплексы.
Упаковочные и фасовочные линии.
Деревообрабатывающие и металлорежущие станки.
Конвейерные системы с необходимостью поэтапной остановки.
Системы контроля доступа (световые завесы, магнитные датчики, кнопки E-Stop).

Характеристики Реле безопасности Leuze MSI-SR-LC21DT30-03

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	200 г
Время восстановления т вж	500 ms
Время выпуска Т вР	25 ms
Время выпуска Т вРне, с выдержкой времени контакты (	1.5 s ... 30 s ± 16 %
Время отклика (ручной запуск т вА1)	30 ms
Время синхронным мониторинга т вз	500 ms
Время срабатывания (автоматического запуска т вА2)	700 ms
Входной ток по входам управления (цепь безопасности/сброс цепи	25 mA
Выпуск ток путей, задержкой	NO contact, off-delay
Габариты	22.5 mmx106.5 mmx114 mm
Гальваническую развязку между источником питания и цепи управлен	No
Жизненный цикл	100,000,000 switching cycles
Защита от коротких замыканий (контакта нет)	gG class safety fuse 6A, melting integral
Категория	4,EN ISO 13849
Категория использования АС15 (контакта нет)	Ue 230V, Ie 3A
Категория применения DС13 (контакта нет)	Ue 24V, Ie 2A
Количество выводов	16 -pin
Количество соединений	1 Piece(s)
Макс. максимальный ток по входам управления (цепь безопасности/с	2,500 mA
Макс. номинальное управляющее напряжение питания при постоянном	26.4 V
Макс. сопротивление кабеля, на канал	≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω
Макс. суммарный ток I2 всех нынешних путей	5 A²
Макс. тепловой ток я вене, выходом по току	6 A
Материал контакта	Ag alloy, gold-plated
Мин. номинальное управление напряжение питания U взп	20.4 V
Мин. номинальное управляющее напряжение питания при постоянном т	20.4 V
Минимальное время включения	200 ms
Номинальная мощность постоянного тока	2.6 W
Номинальное выходное напряжение постоянного тока	22 V
Номинальное коммутируемое напряжение, освободить пути прохождени	230 V
Номинальное напряжение U вН	24 VDC
Оценка входы	Two-channel
Перезагрузка	Automatic, Manual
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
Серия	MSI-SR-LC21DT
Сертификаты	TÜV Rheinland, c UL US
Срок эксплуатации	20 years,EN ISO 13849-1
Тест на время импульса, разрешенных т вТП	1 ms
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Spring-cage terminal
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Voltage supply, Signal IN, Signal OUT
ФФГ вД	3E-08 per hour
Цвет корпуса	Gray
Число мероприятий, ориентированных на безопасность, без задержки	2 Piece(s)
Число мероприятий, ориентированных на безопасность, задержка, св	1 Piece(s)
