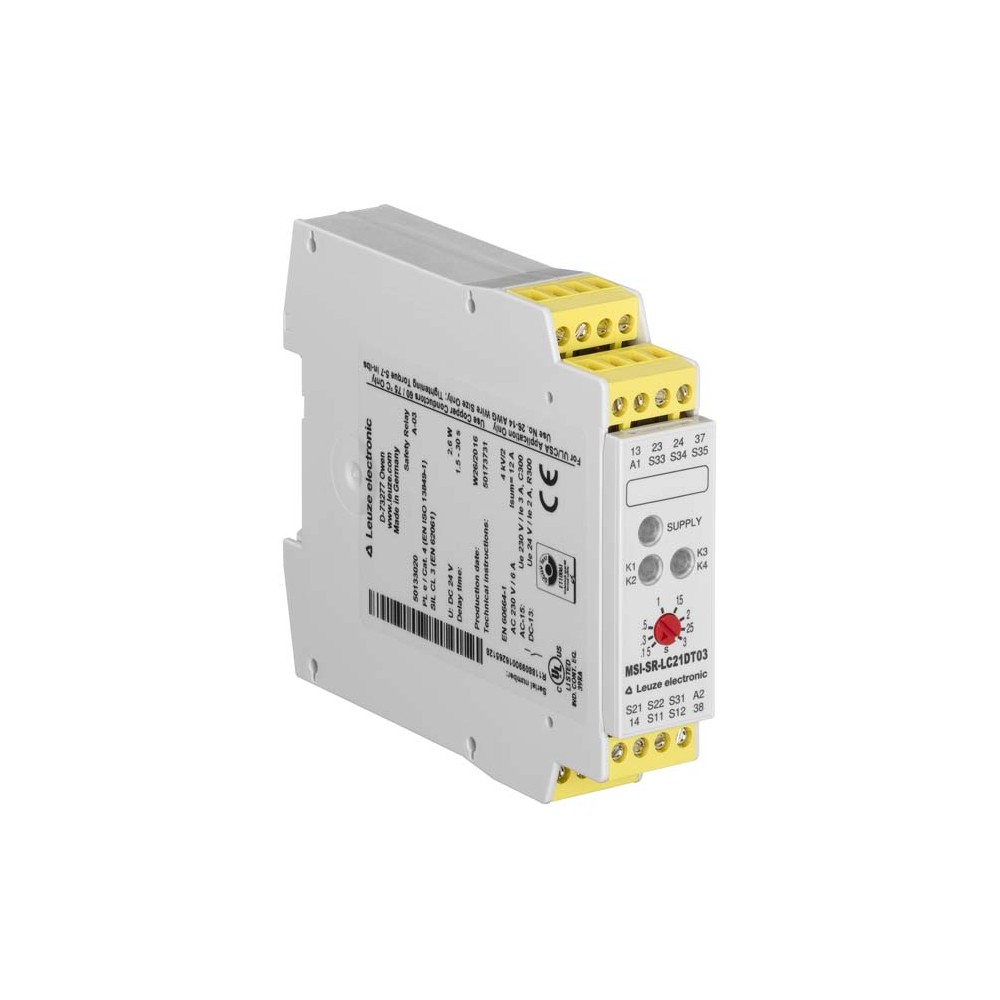

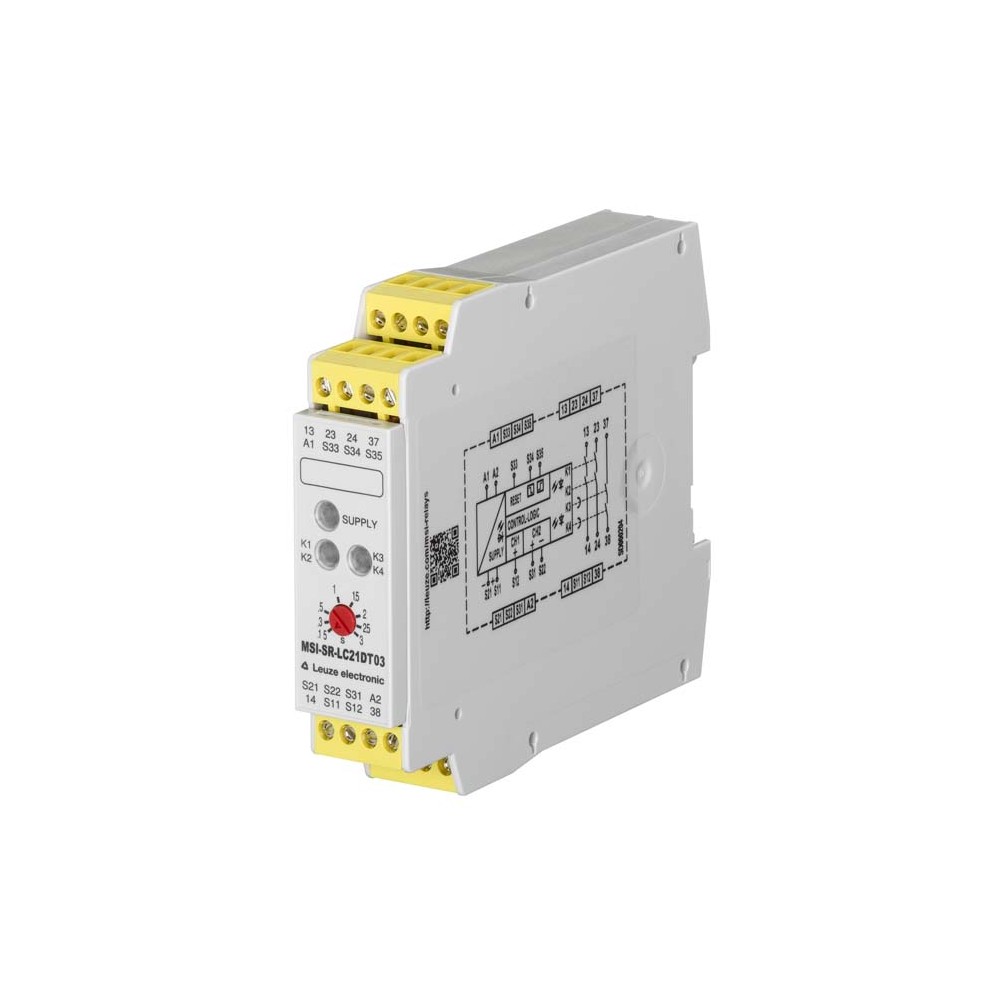

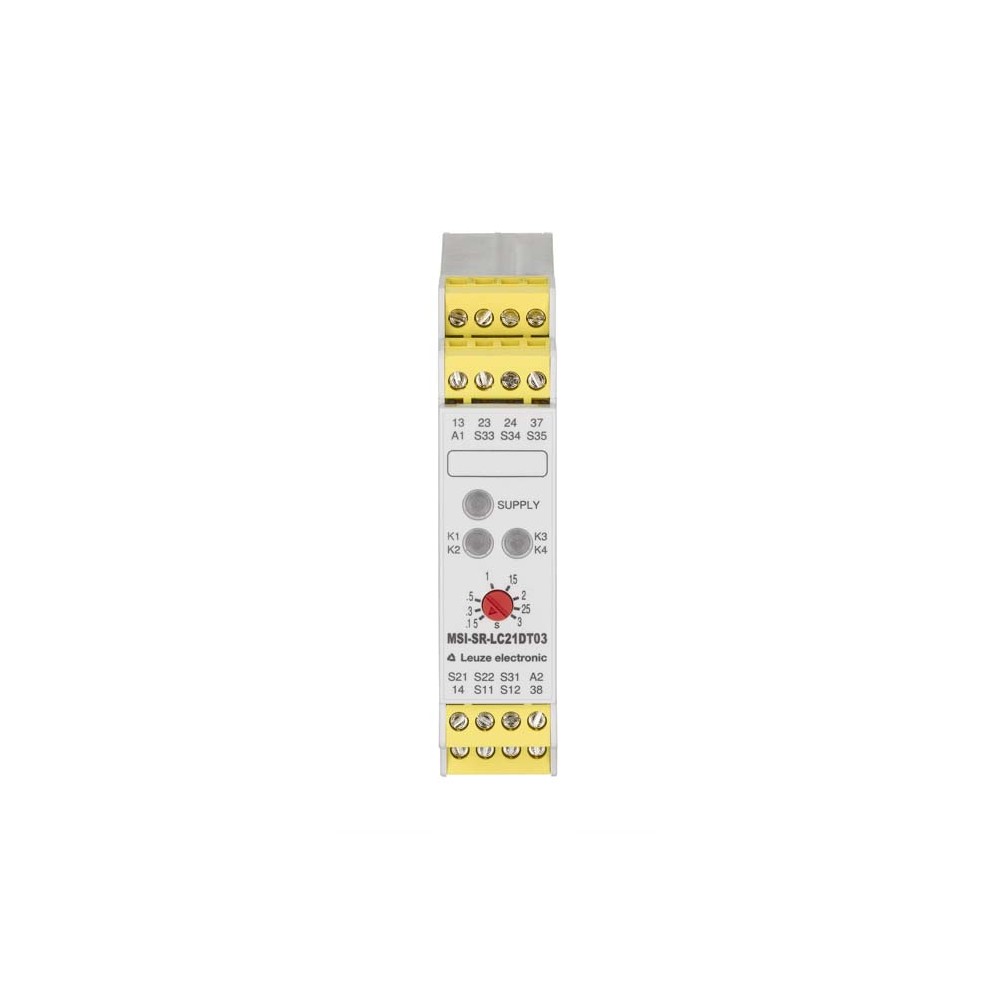

Реле безопасности Leuze MSI-SR-LC21DT03-03

Код товара: 176957

Leuze Производитель

35 496 ₽

Быстрый заказ

Характеристики

Код производителя50133001

Все характеристики

Описание

Описание реле безопасности Leuze MSI-SR-LC21DT03-03

Профессиональное реле безопасности Leuze MSI-SR-LC21DT03-03 (артикул 50133001) представляет собой высоконадежный компонент для построения систем защиты промышленного оборудования. Устройство предназначено для мониторинга цепей безопасности и обеспечения контролируемой остановки механизмов. Данная модель отличается наличием встроенной функции временной задержки, что позволяет реализовывать алгоритмы безопасного торможения или завершения процессов перед полным снятием питания.

Основные характеристики

Реле выполнено в компактном корпусе шириной 22.5 мм и предназначено для установки на стандартную DIN-рейку. Технические параметры подтверждают соответствие самым строгим промышленным стандартам:

Уровни безопасности: Категория 4 (EN ISO 13849), PL e, SILCL 3.
Конфигурация контактов: 2 канала безопасности без задержки и 1 канал с настраиваемой выдержкой времени от 1.5 до 30 секунд.
Напряжение питания: 24 В постоянного тока (DC) с допустимым диапазоном от 20.4 до 26.4 В.
Коммутационная способность: До 3 А при 230 В (AC15) и до 2 А при 24 В (DC13).
Тип подключения: Пружинные клеммы (Spring-cage) для виброустойчивого монтажа.
Механический ресурс: До 100 000 000 циклов переключения.

Преимущества устройства

Гибкость настройки: Возможность выбора между автоматическим и ручным перезапуском позволяет адаптировать реле под конкретные задачи безопасности на участке.
Высокая надежность: Позолоченные контакты из серебряного сплава (Ag alloy) обеспечивают стабильную передачу сигнала и длительный срок службы даже в условиях редких срабатываний.
Диагностика и мониторинг: Двухканальная оценка входов и контроль синхронности (500 мс) исключают возможность работы системы при возникновении неисправности в цепи датчиков.
Эргономичность: Пружинные клеммы существенно ускоряют процесс электромонтажа и исключают необходимость регулярной подтяжки винтов.

Сферы применения

Реле Leuze MSI-SR-LC21DT03-03 широко применяется в автоматизированных системах, где требуется высший уровень защиты персонала и оборудования:

Управление электромеханическими замками и датчиками ограждений.
Контроль кнопок аварийного останова (E-Stop).
Обеспечение безопасной работы конвейерных линий и упаковочных машин.
Системы с необходимостью временной задержки для контролируемого замедления приводов.

Характеристики Реле безопасности Leuze MSI-SR-LC21DT03-03

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	200 г
Время восстановления т вж	500 ms
Время выпуска Т вР	25 ms
Время выпуска Т вРне, с выдержкой времени контакты (	1.5 s ... 30 s ± 16 %
Время отклика (ручной запуск т вА1)	30 ms
Время синхронным мониторинга т вз	500 ms
Время срабатывания (автоматического запуска т вА2)	700 ms
Входной ток по входам управления (цепь безопасности/сброс цепи	25 mA
Выпуск ток путей, задержкой	NO contact, off-delay
Выходом по току пути	NO
Габариты	22.5 mmx106.5 mmx114 mm
Гальваническую развязку между источником питания и цепи управлен	No
Жизненный цикл	100,000,000 switching cycles
Защита от коротких замыканий (контакта нет)	gG class safety fuse 6A, melting integral
Категория	4,EN ISO 13849
Категория использования АС15 (контакта нет)	Ue 230V, Ie 3A
Категория применения DС13 (контакта нет)	Ue 24V, Ie 2A
Количество выводов	16 -pin
Количество соединений	1 Piece(s)
Макс. максимальный ток по входам управления (цепь безопасности/с	2,500 mA
Макс. номинальное управляющее напряжение питания при постоянном	26.4 V
Макс. сопротивление кабеля, на канал	≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω
Макс. суммарный ток I2 всех нынешних путей	5 A²
Макс. тепловой ток я вене, выходом по току	6 A
Материал контакта	Ag alloy, gold-plated
Мин. номинальное управление напряжение питания U взп	20.4 V
Мин. номинальное управляющее напряжение питания при постоянном т	20.4 V
Минимальное время включения	200 ms
Номинальная мощность постоянного тока	2.6 W
Номинальное выходное напряжение постоянного тока	22 V
Номинальное коммутируемое напряжение, освободить пути прохождени	230 V
Номинальное напряжение U вН	24 VDC
Оценка входы	Two-channel
Перезагрузка	Automatic, Manual
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
Серия	MSI-SR-LC21DT
Сертификаты	TÜV Rheinland, c UL US
Срок эксплуатации	20 years,EN ISO 13849-1
Тест на время импульса, разрешенных т вТП	1 ms
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Spring-cage terminal
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Voltage supply, Signal IN, Signal OUT
ФФГ вД	3E-08 per hour
Цвет корпуса	Gray
Число мероприятий, ориентированных на безопасность, без задержки	2 Piece(s)
Число мероприятий, ориентированных на безопасность, задержка, св	1 Piece(s)
