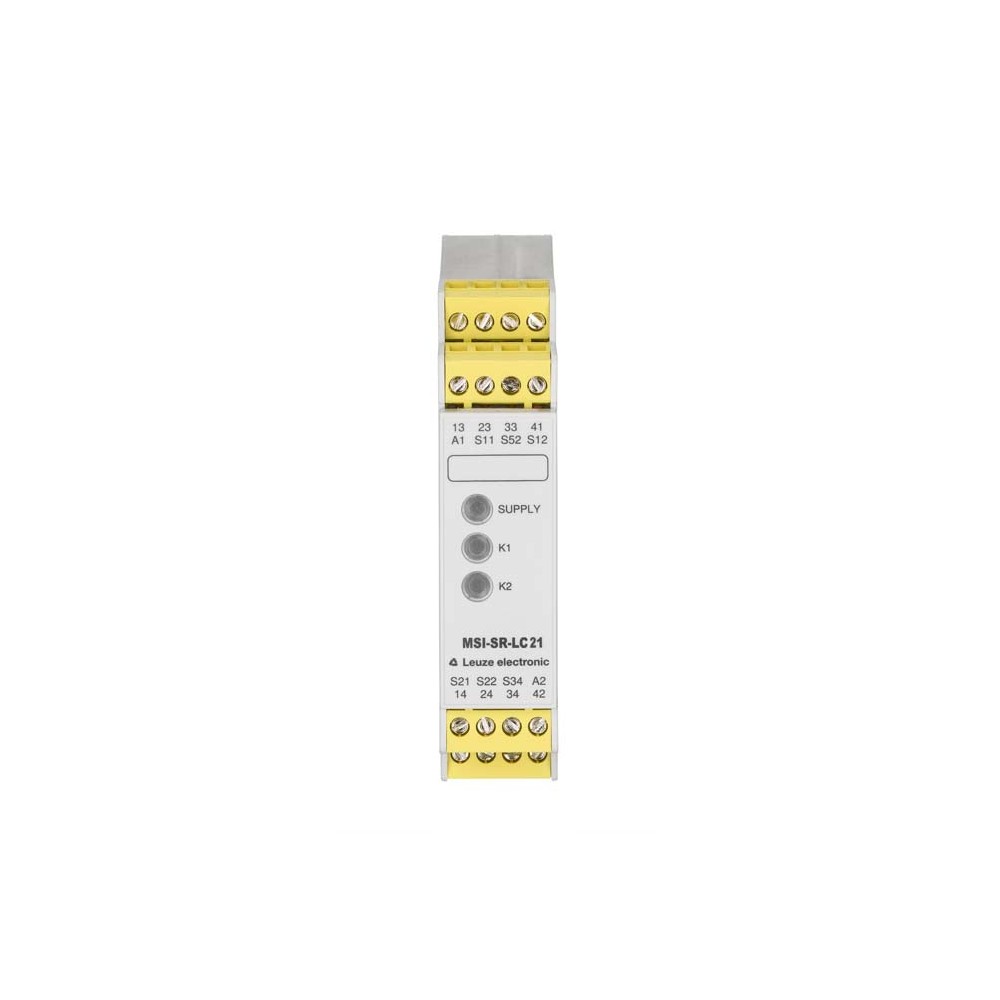

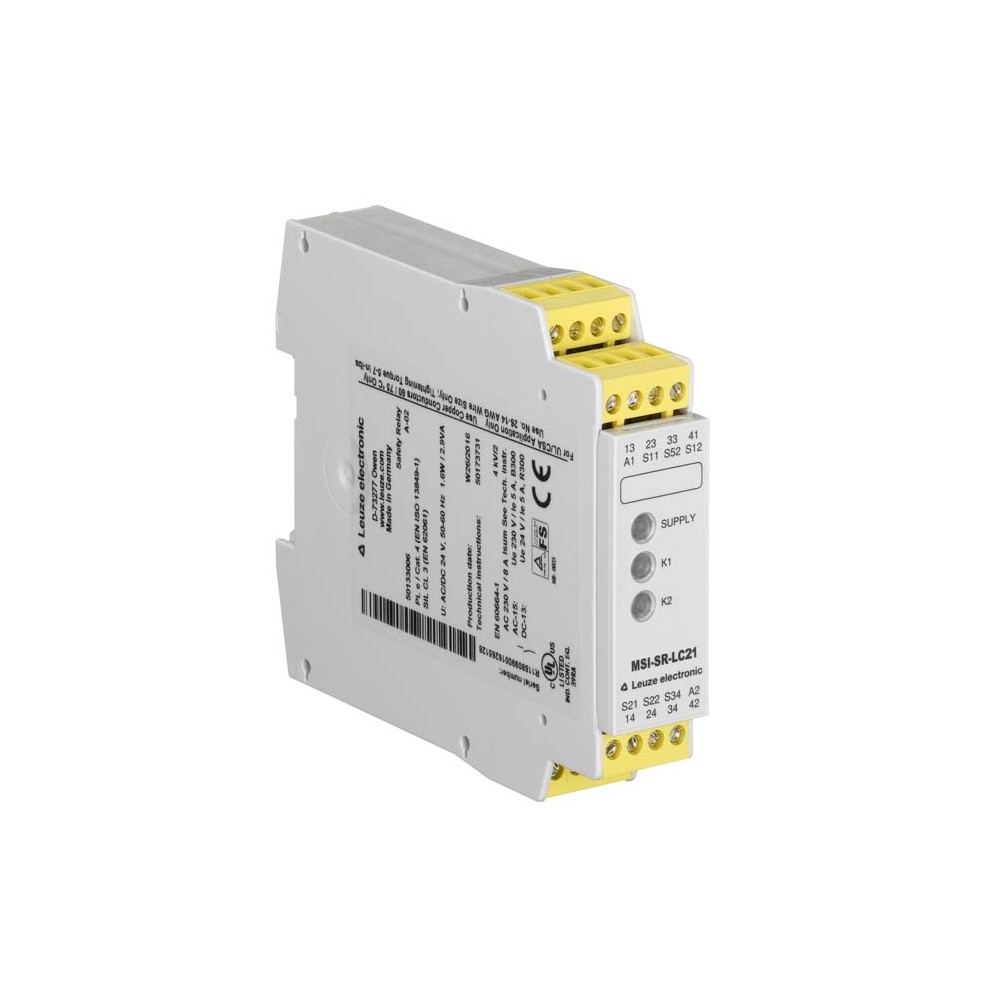

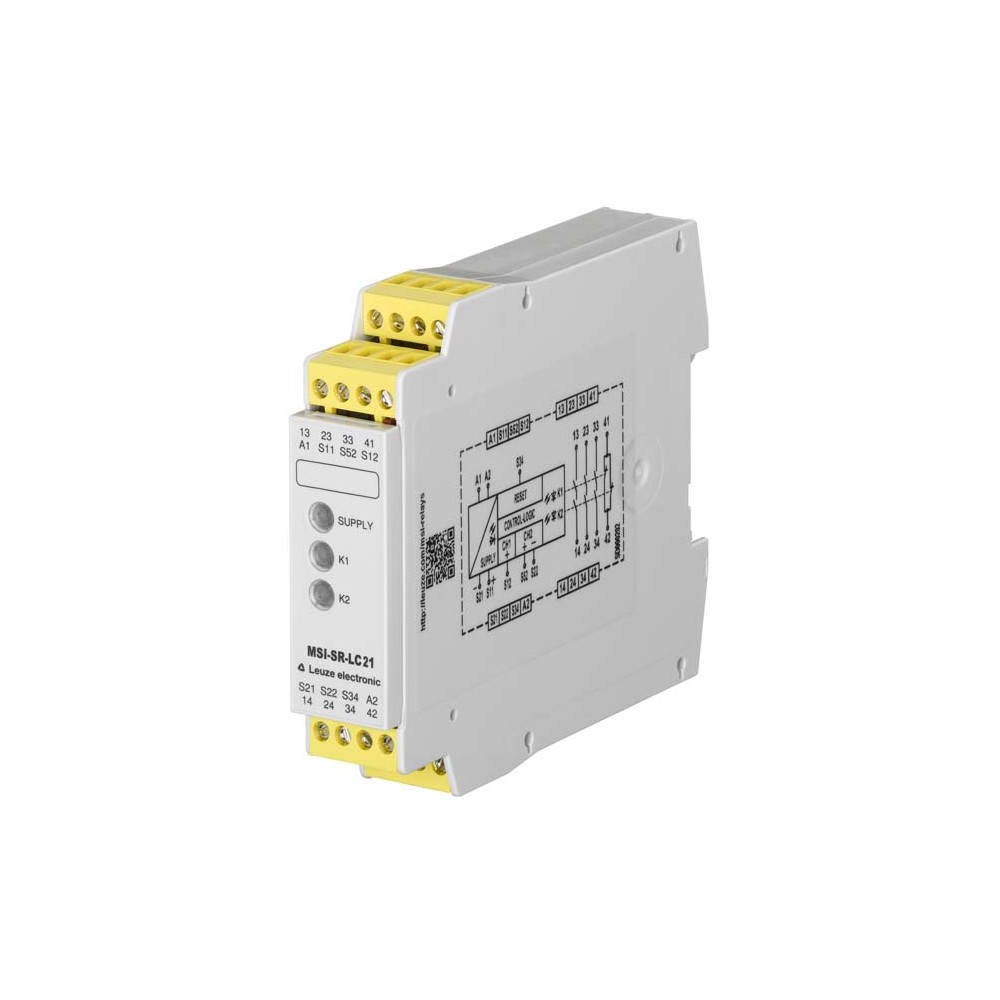

Реле безопасности Leuze MSI-SR-LC21-03
Характеристики
| Код производителя50133009 |
Описание
Профессиональное реле безопасности Leuze MSI-SR-LC21-03
Реле безопасности Leuze MSI-SR-LC21-03 (артикул 50133009) представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы управления оборудованием с повышенными требованиями к защите персонала. Модель относится к серии MSI-SR-LC21 и обеспечивает максимальный уровень безопасности в компактном корпусе шириной всего 22,5 мм.
Устройство разработано для двухканального контроля цепей и поддерживает как автоматический, так и ручной запуск. Благодаря использованию позолоченных контактов из серебряного сплава (Ag alloy), реле гарантирует стабильную коммутацию даже при малых нагрузках и длительный срок службы, достигающий 100 миллионов циклов.
Основные характеристики
- Уровень безопасности: соответствует категории 4 (EN ISO 13849), SILCL 3 (IEC/EN 62061) и Performance Level (PL) e.
- Конфигурация контактов: 2 безопасных выхода (NO) и 1 сигнальный выход (NC).
- Напряжение питания: 24 В AC/DC (номинальное).
- Тип подключения: пружинные клеммы (Spring-cage terminal) для быстрого и виброустойчивого монтажа.
- Коммутационная способность: максимальный тепловой ток до 6 А; категория применения AC15 (230 В, 3 А) и DC13 (24 В, 2,5 А).
- Временные параметры: время отклика при ручном запуске — 40 мс, время выпуска — 25 мс.
- Монтаж: на стандартную DIN-рейку (Snap-on mounting).
Преимущества использования
- Высокая надежность: средний срок службы (MTTFd) составляет 78 лет, что минимизирует риски внеплановых простоев.
- Универсальность: возможность выбора между ручным и автоматическим перезапуском позволяет адаптировать устройство под конкретный алгоритм работы станка.
- Компактность: узкий корпус экономит место в электротехническом шкафу.
- Удобство эксплуатации: пружинные зажимы упрощают пусконаладочные работы и исключают необходимость подтяжки винтов в процессе эксплуатации.
- Защищенность: предусмотрена защита от коротких замыканий с использованием предохранителей класса gG.
Сферы применения
Реле Leuze MSI-SR-LC21-03 широко применяется в промышленной автоматизации для контроля следующих компонентов:
- Кнопки аварийной остановки (E-Stop).
- Электромеханические защитные выключатели и блокировки.
- Бесконтактные датчики безопасности.
- Световые завесы и барьеры безопасности.
Устройство сертифицировано TÜV Rheinland и cULus, что подтверждает его соответствие международным стандартам безопасности и позволяет использовать на экспортном оборудовании.
Характеристики Реле безопасности Leuze MSI-SR-LC21-03
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Б10 вдне в AC15 (индуктивная нагрузка) | 230,000 number of cycles,(3 A, 230 V), 380,000 (1 A, 230 V) |
| Б10 вдне на DC13 (индуктивная нагрузка) | 435,000 number of cycles,(2.5 A, 230 V), 700,000 (1 A, 230 V) |
| Вес | 210 г |
| Время восстановления т вж | 150 ms |
| Время выпуска Т вР | 25 ms |
| Время отклика (ручной запуск т вА1) | 40 ms |
| Время синхронным мониторинга т вз | 200 ms |
| Время срабатывания (автоматического запуска т вА2) | 500 ms |
| Входной ток по входам управления (цепь безопасности/сброс цепи | 40 mA |
| Выходом по току пути | NO |
| Габариты | 22.5 mmx106.5 mmx114 mm |
| Гальваническую развязку между источником питания и цепи управлен | No |
| Жизненный цикл | 100,000,000 switching cycles |
| Защита от коротких замыканий (контакта нет) | gG class safety fuse 6A, melting integral |
| Категория | 4,EN ISO 13849 |
| Категория использования АС15 (контакта нет) | Ue 230V, Ie 3A |
| Категория применения DС13 (контакта нет) | Ue 24V, Ie 2,5A |
| Количество выводов | 16 -pin |
| Количество выходов, функция сигнализации, без задержки, контакт | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Макс. максимальный ток по входам управления (цепь безопасности/с | 100 mA |
| Макс. сопротивление кабеля, на канал | ≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω |
| Макс. суммарный ток I2 всех нынешних путей | 9 A² |
| Макс. тепловой ток я вене, выходом по току | 6 A |
| Макс. тепловой ток я вене, сигнализации Уиллис | 3 A |
| Материал контакта | Ag alloy, gold-plated |
| Минимальная наработка вд | 78 years,EN ISO 13849-1 |
| Минимальное время включения | 50 ms |
| Номинальная мощность постоянного тока | 2 W |
| Номинальная частота | 50 ... 60 Hz |
| Номинальное напряжение U вН | 24 VAC/DC |
| Оценка входы | Two-channel |
| Перезагрузка | Automatic, Manual |
| Поперечные сечения соединения | 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve |
| Рабочее напряжение | 0.85 ... 1.1 x UN |
| Серия | MSI-SR-LC21 |
| Сертификаты | TÜV Rheinland, c UL US |
| Сигнальных путей тока | NC |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Тест на время импульса, разрешенных т вТП | 1 ms |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Voltage supply, Signal IN, Signal OUT |
| ФФГ вД | 1,7E-09 per hour |
| Цвет корпуса | Gray |
| Число мероприятий, ориентированных на безопасность, без задержки | 2 Piece(s) |
