| Код производителя50133022 |

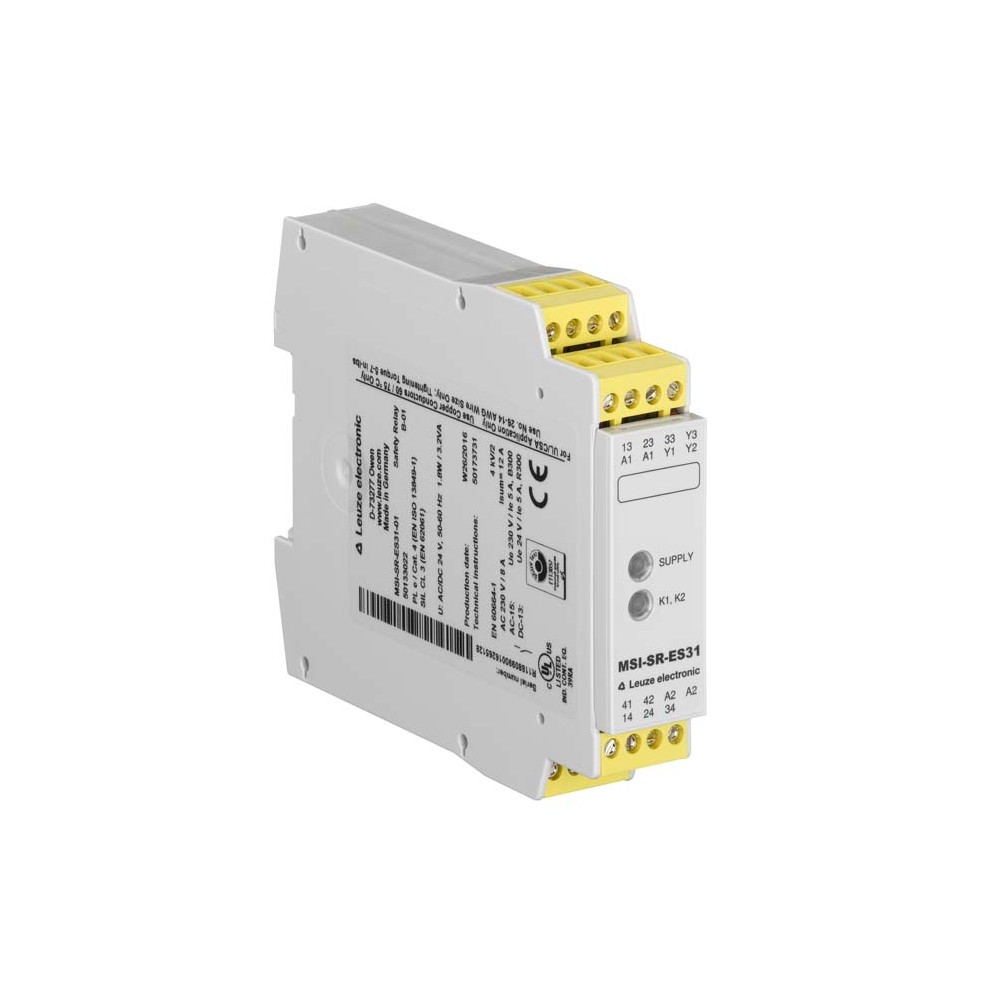

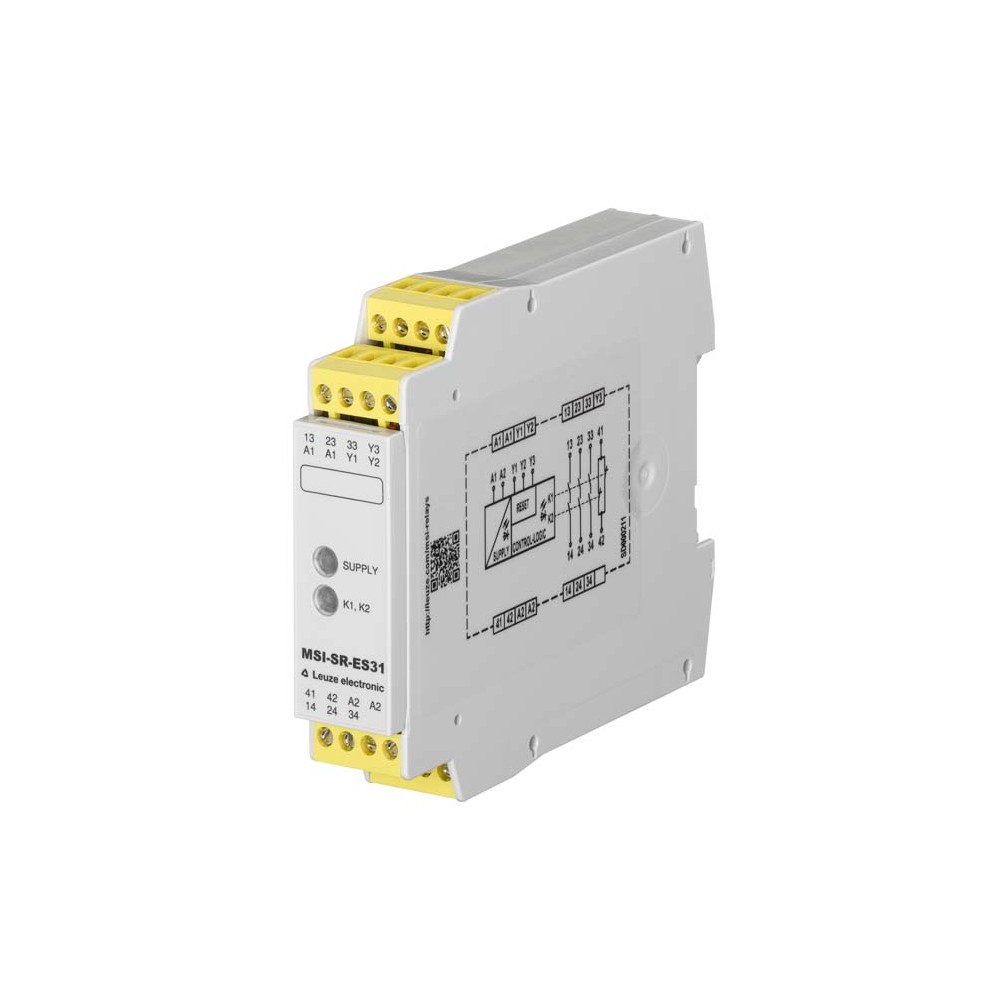

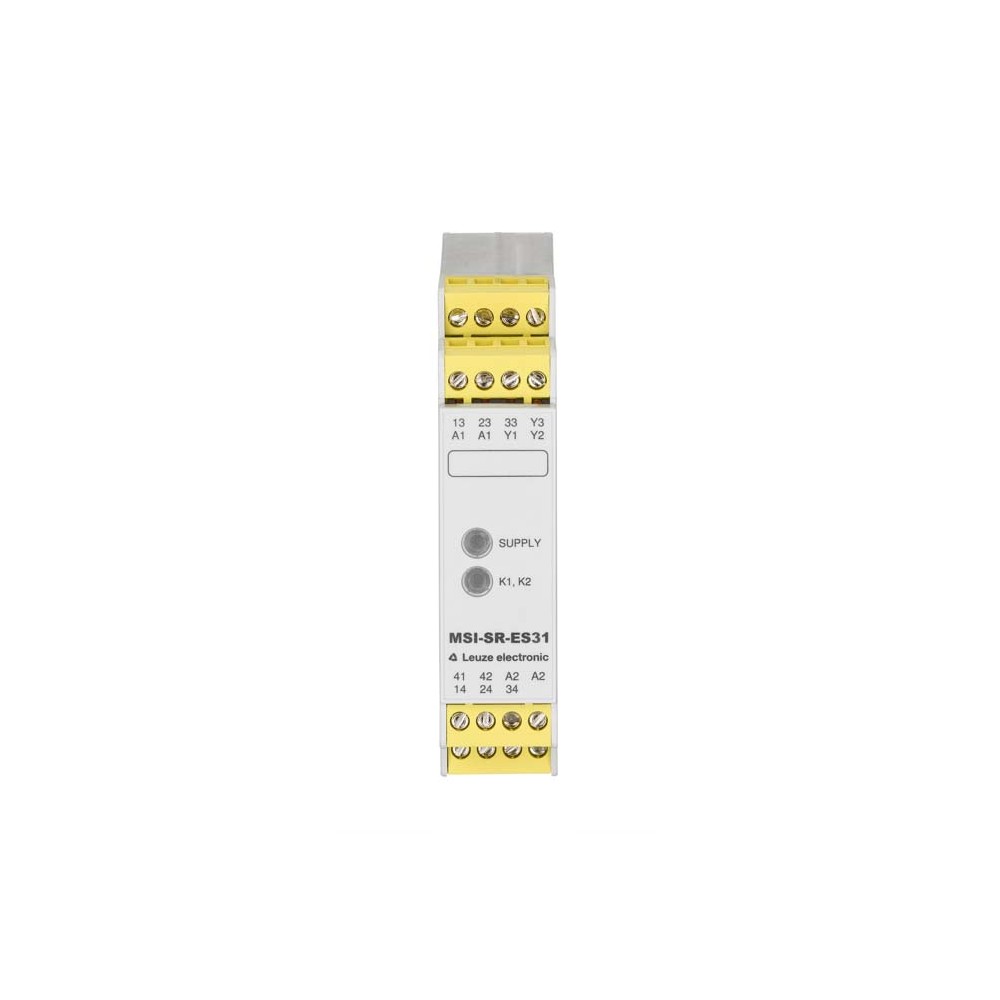

Обзор реле безопасности Leuze MSI-SR-ES31-01
Реле безопасности Leuze MSI-SR-ES31-01 (артикул 50133022) представляет собой компактное и надежное решение для построения систем защиты на промышленном производстве. Устройство спроектировано для мониторинга цепей аварийного останова и защитных ограждений, обеспечивая соответствие современным стандартам безопасности SILCL 2 и PL d.
Модель отличается высокой коммутационной способностью и долговечностью. Благодаря использованию позолоченных контактов из серебряного сплава (Ag alloy), реле гарантирует стабильное соединение даже при низких нагрузках. Универсальное питание 24 В AC/DC и возможность выбора между одноканальной и двухканальной оценкой входов делают его гибким инструментом для инженеров по автоматизации.
Основные характеристики
- Параметры безопасности: Категория 3 согласно EN ISO 13849, уровень производительности PL d, SILCL 2.
- Коммутационные возможности: 3 безопасных выхода (NO) и 1 сигнальный выход (NC).
- Электрические показатели: Номинальное напряжение 24 В, максимальный тепловой ток до 8 А.
- Механическая износостойкость: Жизненный цикл составляет до 100 000 000 циклов переключения.
- Конструктив: Узкий корпус шириной 22.5 мм с креплением на DIN-рейку (Snap-on mounting).
- Подключение: Винтовые клеммы с поддержкой сечения провода до 2.5 мм².
Преимущества использования
Надежность и долговечность
Средний срок эксплуатации устройства составляет 20 лет, а показатель MTTFd достигает 73 лет. Высокие значения циклов B10d для индуктивных нагрузок (AC15 и DC13) подтверждают готовность реле к работе в тяжелых промышленных условиях с частыми переключениями.
Гибкость настройки
Реле поддерживает как автоматический, так и ручной запуск (сброс), что позволяет адаптировать логику работы системы безопасности под конкретные технологические задачи. Наличие гальванической развязки между цепями питания и управления повышает помехоустойчивость системы.
Компактное исполнение
Экономия места в электротехническом шкафу достигается за счет оптимизированных габаритов (22.5 x 96.5 x 114 мм). При этом устройство обеспечивает полноценный мониторинг благодаря 15-контактной схеме подключения.
Сферы применения
- Контроль кнопок аварийного отключения (E-Stop).
- Мониторинг защитных дверей и бесконтактных датчиков безопасности.
- Системы управления доступом в опасные зоны робототехнических комплексов.
- Пищевая и упаковочная промышленность, деревообработка и металлообработка.
Изделие сертифицировано c UL US и TÜV Rheinland, что подтверждает его соответствие международным регламентам безопасности и позволяет использовать оборудование на экспортно-ориентированных объектах.
| SILCL | 2,IEC/EN 62061 |
|---|---|
| Б10 вдне в AC15 (индуктивная нагрузка) | 200,000 number of cycles,(5 A, 230 V), 380,000 (1 A, 230 V) |
| Б10 вдне на DC13 (индуктивная нагрузка) | 300,000 number of cycles,(5 A, 230 V), 700,000 (1 A, 230 V) |
| Вес | 200 г |
| Время восстановления т вж | 200 ms |
| Время выпуска Т вР | 60 ms |
| Время срабатывания (автоматического запуска т вА2) | 60 ms |
| Входной ток по входам управления (цепь безопасности/сброс цепи | 90 mA |
| Выходом по току пути | NO |
| Габариты | 22.5 mmx96.5 mmx114 mm |
| Гальваническую развязку между источником питания и цепи управлен | Yes (when UN≥ AC 115-120 V, AC 230 V) |
| Жизненный цикл | 100,000,000 switching cycles |
| Защита от коротких замыканий (контакта нет) | gG class safety fuse 6A, melting integral |
| Категория | 3,EN ISO 13849 |
| Категория использования АС15 (контакта нет) | Ue 230V, Ie 5A |
| Категория применения DС13 (контакта нет) | Ue 24V, Ie 5A |
| Количество выводов | 15 -pin |
| Количество выходов, функция сигнализации, без задержки, контакт | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Макс. максимальный ток по входам управления (цепь безопасности/с | 1,500 mA |
| Макс. сопротивление кабеля, на канал | ≤ (5 + (1.333 x UB/ UN- 1) x 200) Ω |
| Макс. суммарный ток I2 всех нынешних путей | 9 A² |
| Макс. тепловой ток я вене, выходом по току | 8 A |
| Макс. тепловой ток я вене, сигнализации Уиллис | 5 A |
| Материал контакта | Ag alloy, gold-plated |
| Минимальная наработка вд | 73 years,EN ISO 13849-1 |
| Минимальное время включения | 60 ms |
| Номинальная мощность постоянного тока | 1.3 W |
| Номинальная частота | 50 ... 60 Hz |
| Номинальное выходное напряжение постоянного тока | 24 V |
| Номинальное коммутируемое напряжение, освободить пути прохождени | 230 V |
| Номинальное напряжение U вН | 24 VAC/DC |
| Номинальное напряжение коммутации сигнальных путей тока переменн | 230 V |
| Оценка входы | one- or two-channel |
| Перезагрузка | Automatic, Manual |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve |
| Рабочее напряжение | 0.85 ... 1.1 x UN |
| Серия | MSI-SR-ES31 |
| Сертификаты | c UL US, TÜV Rheinland |
| Сигнальных путей тока | NC |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | d,EN ISO 13849-1 |
| Функции | Voltage supply, Signal IN, Signal OUT |
| ФФГ вД | 8,6E-10 per hour |
| Цвет корпуса | Gray |
| Число мероприятий, ориентированных на безопасность, без задержки | 3 Piece(s) |
