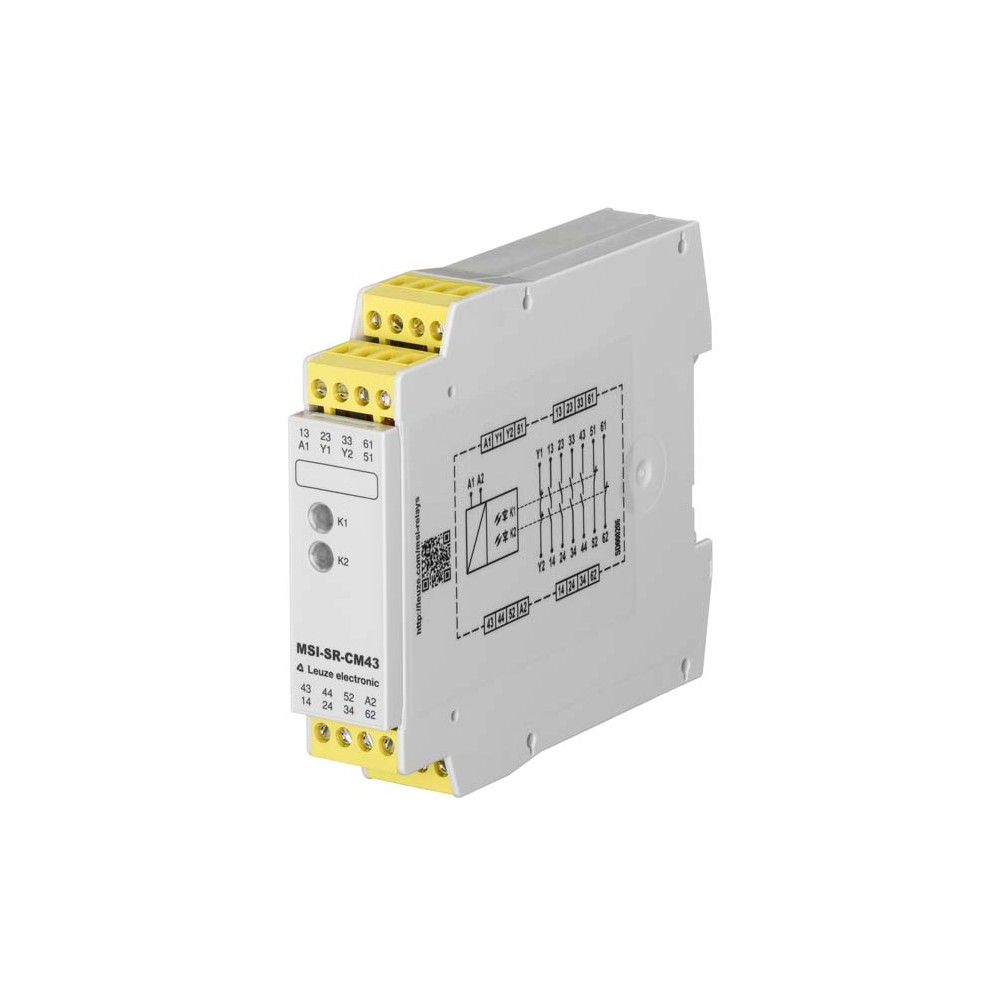

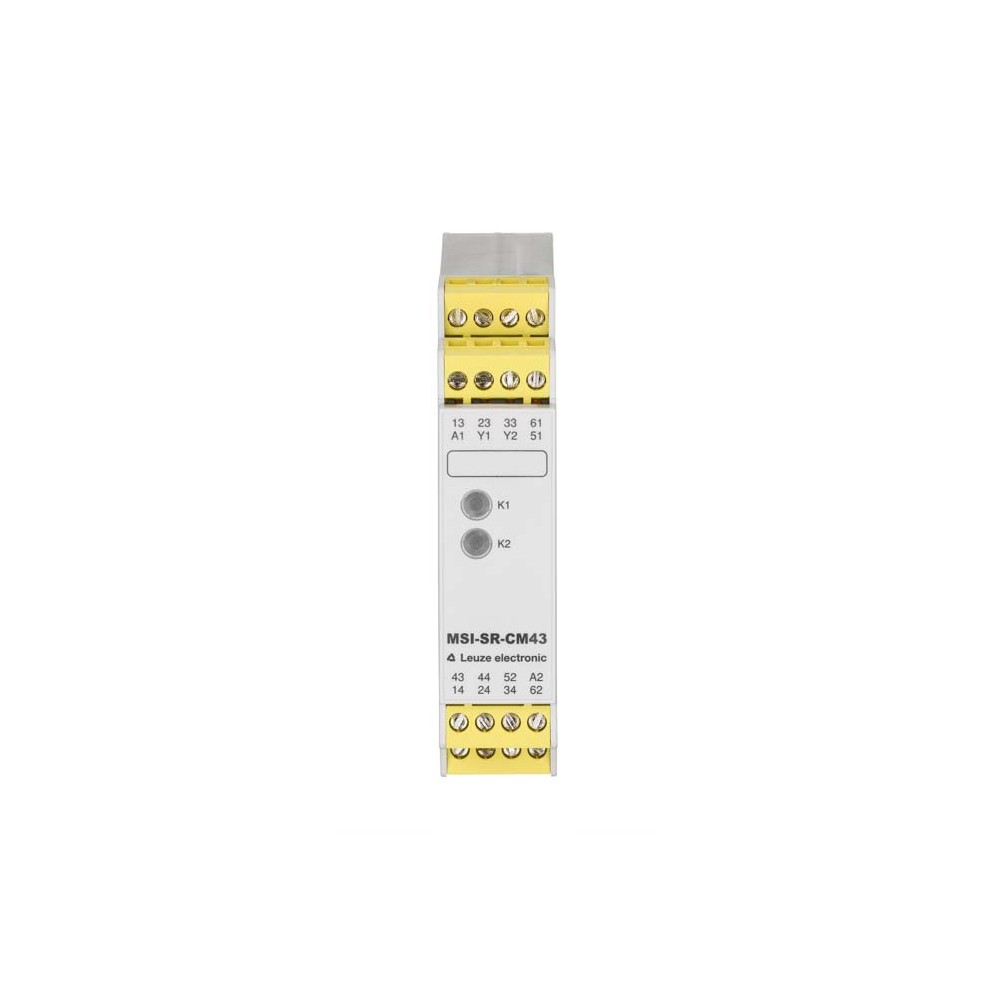

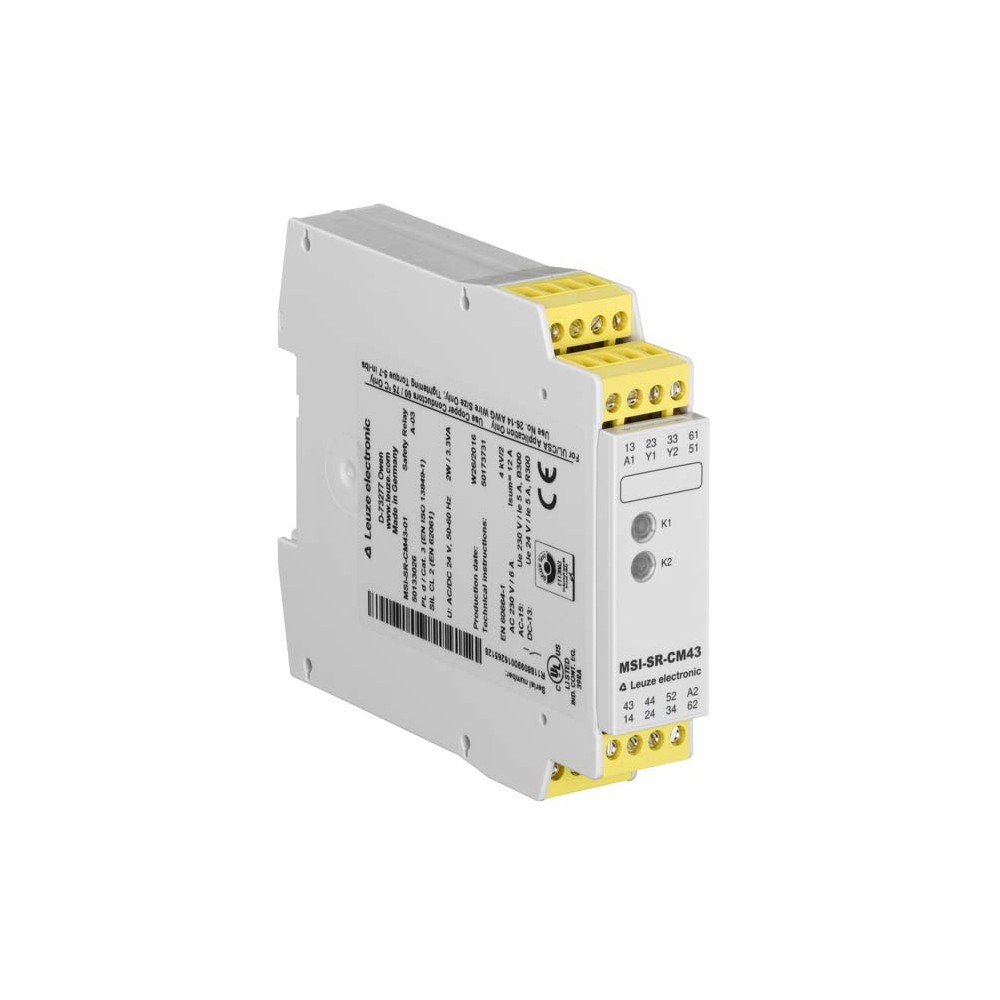

Реле безопасности Leuze MSI-SR-CM43-03

Код товара: 176951

Leuze Производитель

24 235 ₽

Быстрый заказ

Характеристики

Код производителя50133027

Все характеристики

Описание

Промышленное реле безопасности Leuze MSI-SR-CM43-03

Реле безопасности Leuze MSI-SR-CM43-03 (артикул 50133027) представляет собой компактный и высоконадежный модуль мониторинга, предназначенный для интеграции в системы управления промышленным оборудованием. Устройство обеспечивает эффективную защиту персонала и механизмов, соответствуя строгим стандартам функциональной безопасности. Благодаря использованию пружинных клемм (Spring-cage terminal), реле гарантирует устойчивое соединение даже в условиях повышенной вибрации.

Технические характеристики

Уровни безопасности: Категория 3 (EN ISO 13849), PL d, SILCL 2.
Напряжение питания: 24 В постоянного тока (VDC).
Контактная группа: 4 безопасных выхода без задержки и 3 сигнальных контакта.
Материал контактов: Серебряный сплав с золотым напылением (Ag alloy, gold-plated).
Коммутационная способность: До 5 А при 230 В (AC15) или 24 В (DC13).
Механический ресурс: 100 000 000 циклов переключения.
Габариты: 22.5 мм x 106.5 мм x 114 мм.
Тип монтажа: Защелкивающееся крепление на DIN-рейку.

Преимущества и особенности

Модель серии MSI-SR-CM43 отличается высокой отказоустойчивостью: среднее время до опасного отказа (MTTFd) составляет 55 лет. Функция автоматического перезапуска упрощает эксплуатацию в автоматизированных линиях, где не требуется ручное подтверждение после устранения причины остановки.

Использование золотого напыления на контактах обеспечивает стабильную передачу сигналов даже при малых токах, предотвращая окисление. Компактный корпус шириной 22.5 мм позволяет существенно экономить место в электротехническом шкафу. Наличие 16-пинового подключения и пружинных зажимов сокращает время монтажа и исключает необходимость регулярной подтяжки винтовых соединений.

Сферы применения

Контроль состояния электромагнитных блокировок и защитных дверей.
Мониторинг бесконтактных датчиков безопасности и магнитных выключателей.
Системы аварийного останова промышленного оборудования.
Упаковочные линии, деревообрабатывающие станки и роботизированные ячейки.

Характеристики Реле безопасности Leuze MSI-SR-CM43-03

Основные характеристики

SILCL	2,IEC/EN 62061
Б10 вдне в AC15 (индуктивная нагрузка)	200,000 number of cycles,(5 A, 230 V), 380,000 (1 A, 230 V)
Б10 вдне на DC13 (индуктивная нагрузка)	300,000 number of cycles,(5 A, 230 V), 700,000 (1 A, 230 V)
Вес	200 г
Габариты	22.5 mmx106.5 mmx114 mm
Жизненный цикл	100,000,000 switching cycles
Защита от коротких замыканий (контакта нет)	gG class safety fuse 6A, melting integral
Категория	3,EN ISO 13849
Категория использования АС15 (контакта нет)	Ue 230V, Ie 5A
Категория применения DС13 (контакта нет)	Ue 24V, Ie 5A
Количество выводов	16 -pin
Количество выходов, функция сигнализации, без задержки, контакт	3 Piece(s)
Количество соединений	1 Piece(s)
Макс. сопротивление кабеля, на канал	≤ (5 + (1.176 x UB/ UN- 1) x 100) Ω
Макс. суммарный ток I2 всех нынешних путей	25 A²
Материал контакта	Ag alloy, gold-plated
Минимальная наработка вд	55 years,EN ISO 13849-1
Номинальная мощность переменного тока	3.3 V·A
Номинальная мощность постоянного тока	1.5 W
Номинальная частота	50 ... 60 Hz
Номинальное напряжение U вН	24 VDC
Перезагрузка	Automatic
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
Рабочее напряжение	0.85 ... 1.1 x UN
Серия	MSI-SR-CM43
Сертификаты	c UL US, TÜV Rheinland
Срок эксплуатации	20 years,EN ISO 13849-1
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Spring-cage terminal
Уровень производительности (PL)	d,EN ISO 13849-1
Функции	Voltage supply, Signal IN, Signal OUT
ФФГ вД	8,1E-10 per hour
Цвет корпуса	Gray
Число мероприятий, ориентированных на безопасность, без задержки	4 Piece(s)
