Реле безопасности Leuze MSI-SR-CM32-01
Характеристики
| Код производителя50133012 |
Описание

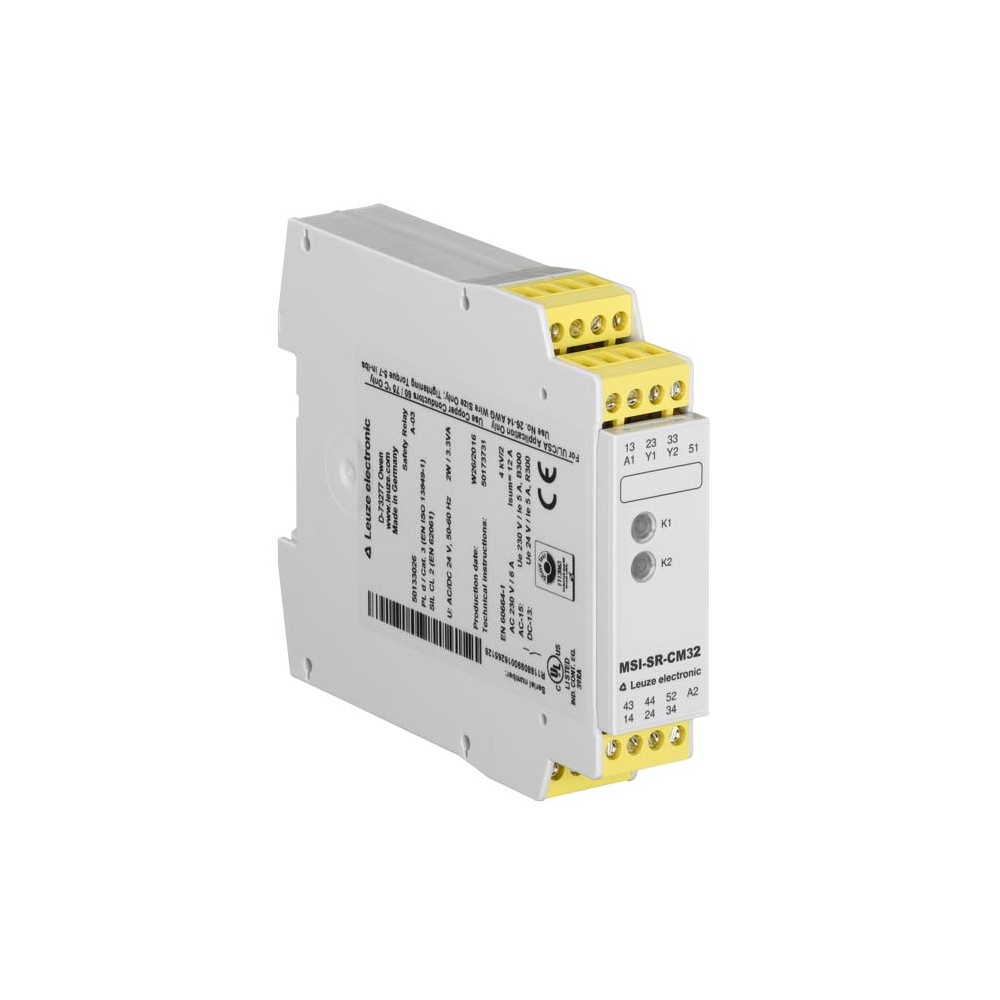

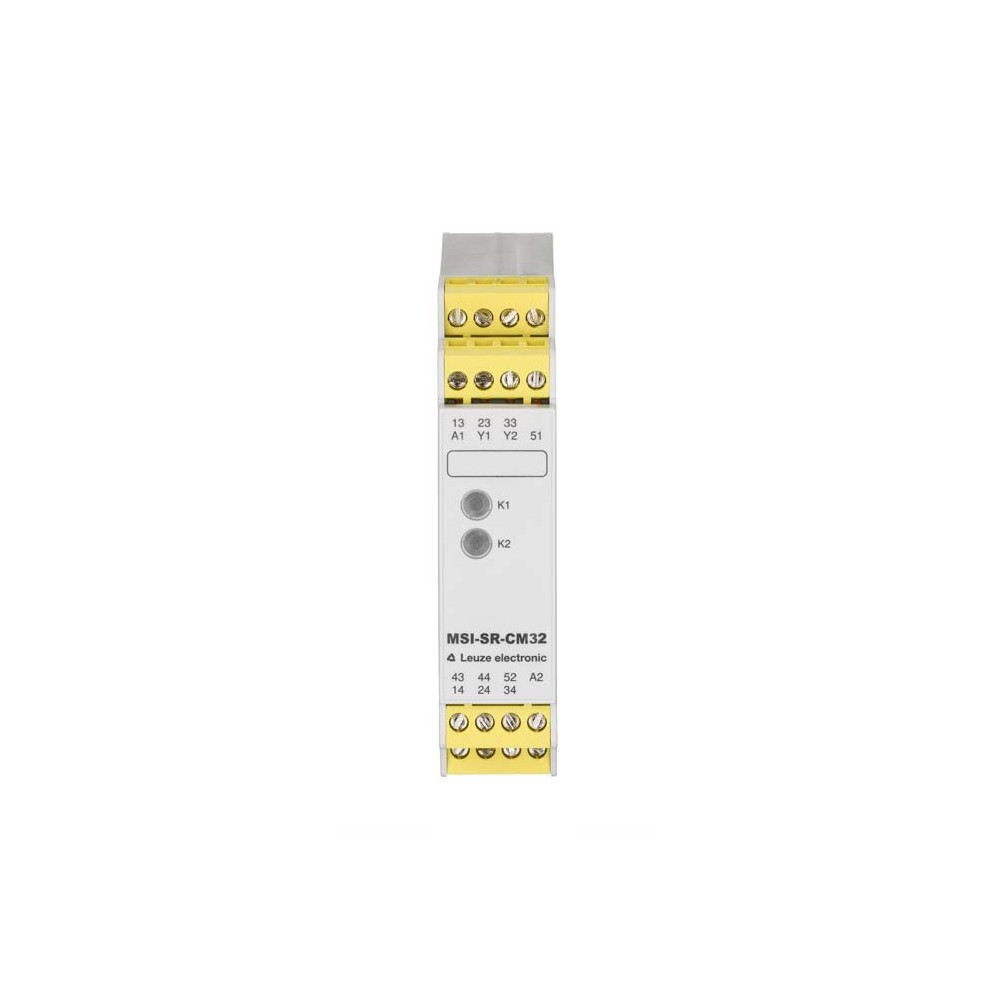

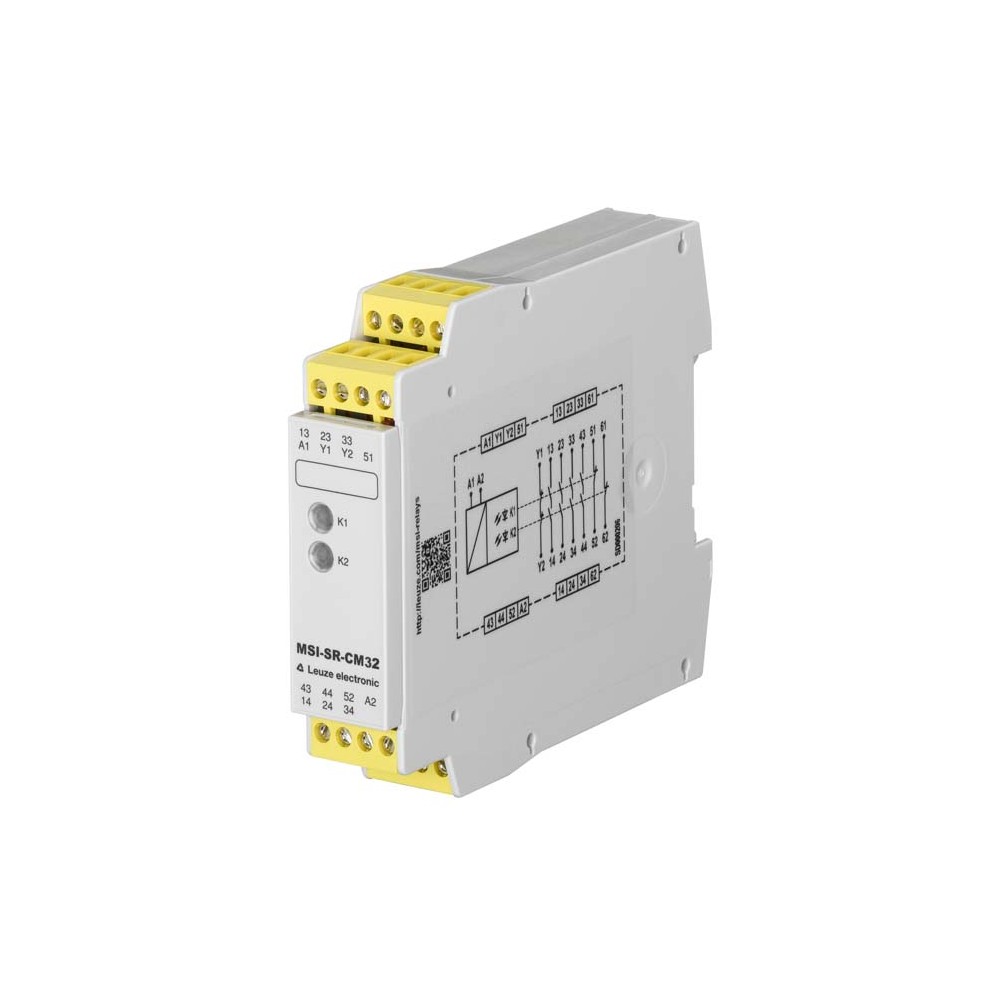

Профессиональное реле безопасности Leuze MSI-SR-CM32-01
Реле безопасности Leuze MSI-SR-CM32-01 (артикул 50133012) представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы управления промышленным оборудованием. Модель серии MSI-SR-CM32 обеспечивает высочайший уровень защиты персонала и механизмов, соответствуя строгим международным стандартам безопасности. Компактный корпус шириной 22.5 мм позволяет эффективно использовать пространство в электротехническом шкафу.
Технические характеристики
Устройство обладает выдающимися эксплуатационными параметрами, гарантирующими стабильную работу в сложных промышленных условиях:
- Уровень безопасности: Категория 4 (EN ISO 13849), SILCL 3 (IEC/EN 62061), Performance Level (PL) e.
- Электрические параметры: Номинальное напряжение питания 24 В DC при потребляемой мощности 1.2 Вт.
- Контактная группа: 3 безопасных выхода (NO) и 2 сигнальных выхода (NC).
- Материал контактов: Серебряный сплав с золотым напылением (Ag alloy, gold-plated) для стабильной коммутации малых токов.
- Временные показатели: Время отклика при ручном запуске составляет 40 мс, время возврата — 20 мс.
- Коммутационная способность: Максимальный тепловой ток безопасных путей — 6 А, сигнальных — 2 А.
- Ресурс: Механический жизненный цикл до 100 000 000 переключений.
Преимущества и особенности
- Высокая отказоустойчивость: Средний срок эксплуатации составляет 20 лет, а показатель MTTFd достигает 74 лет, что минимизирует риски простоев.
- Универсальность подключения: Винтовые клеммы поддерживают широкий диапазон сечений проводников (от 0.2 до 2.5 мм²), обеспечивая надежный электрический контакт.
- Функция автоматического сброса: Реле поддерживает режим Automatic Reset, что упрощает проектирование логики безопасности для определенных типов оборудования.
- Защита цепей: Наличие встроенной защиты от коротких замыканий с использованием предохранителей класса gG 6A.
- Компактный монтаж: Быстрая установка на стандартную DIN-рейку (Snap-on mounting).
Сферы применения
Реле Leuze MSI-SR-CM32-01 разработано для использования в цепях аварийного останова и контроля защитных ограждений. Основные области эксплуатации:
- Роботизированные ячейки и автоматизированные линии сборки.
- Упаковочное и фасовочное оборудование.
- Деревообрабатывающие и металлообрабатывающие станки.
- Системы контроля доступа в опасные зоны (блокировка дверей, световые завесы).
- Пневматические и гидравлические прессы, требующие мониторинга цепей управления.
Продукт сертифицирован cULus и TÜV Rheinland, что подтверждает его соответствие глобальным нормам промышленной безопасности.
Характеристики Реле безопасности Leuze MSI-SR-CM32-01
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Б10 вдне в AC15 (индуктивная нагрузка) | 200,000 number of cycles,(5 A, 230 V), 380,000 (1 A, 230 V) |
| Б10 вдне на DC13 (индуктивная нагрузка) | 300,000 number of cycles,(5 A, 230 V), 700,000 (1 A, 230 V) |
| Вес | 210 г |
| Время восстановления т вж | 40 ms |
| Время выпуска Т вР | 20 ms |
| Время отклика (ручной запуск т вА1) | 40 ms |
| Входной ток по входам управления (цепь безопасности/сброс цепи | 50 mA |
| Выходом по току пути | NO |
| Габариты | 22.5 mmx96.5 mmx114 mm |
| Гальваническую развязку между источником питания и цепи управлен | No |
| Жизненный цикл | 100,000,000 switching cycles |
| Защита от коротких замыканий (контакта нет) | gG class safety fuse 6A, melting integral |
| Категория | 4,EN ISO 13849 |
| Категория использования АС15 (контакта нет) | Ue 230V, Ie 3A |
| Категория применения DС13 (контакта нет) | Ue 24V, Ie 2,5A |
| Количество выводов | 14 -pin |
| Количество выходов, функция сигнализации, без задержки, контакт | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Макс. максимальный ток по входам управления (цепь безопасности/с | 500 mA |
| Макс. сопротивление кабеля, на канал | ≤ (5 + (1.6 x UB/ UN- 1) x 100) Ω |
| Макс. суммарный ток I2 всех нынешних путей | 9 A² |
| Макс. тепловой ток я вене, выходом по току | 6 A |
| Макс. тепловой ток я вене, сигнализации Уиллис | 2 A |
| Материал контакта | Ag alloy, gold-plated |
| Минимальная наработка вд | 74 years,EN ISO 13849-1 |
| Номинальная мощность постоянного тока | 1.2 W |
| Номинальная частота | 50 ... 60 Hz |
| Номинальное коммутируемое напряжение, освободить пути прохождени | 230 V |
| Номинальное напряжение U вН | 24 VDC |
| Номинальное напряжение коммутации сигнальных путей тока переменн | 230 V |
| Перезагрузка | Automatic |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve |
| Рабочее напряжение | 0.85 ... 1.1 x UN |
| Серия | MSI-SR-CM32 |
| Сертификаты | c UL US, TÜV Rheinland |
| Сигнальных путей тока | NC |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Тест на время импульса, разрешенных т вТП | 1 ms |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Voltage supply, Signal IN, Signal OUT |
| ФФГ вД | 3,5E-10 per hour |
| Цвет корпуса | Gray |
| Число мероприятий, ориентированных на безопасность, без задержки | 3 Piece(s) |
