Реле безопасности Leuze MSI-SR5B-02
Характеристики
| Код производителя547953 |
Описание

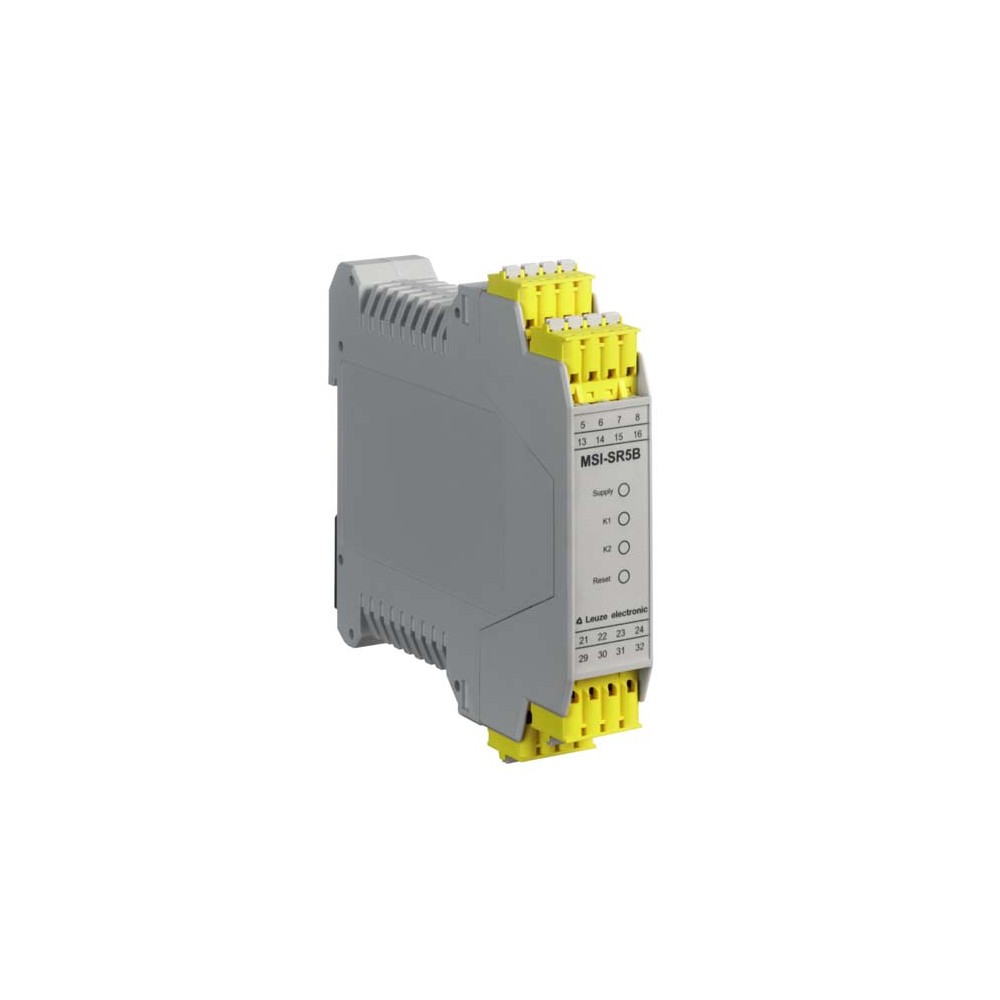

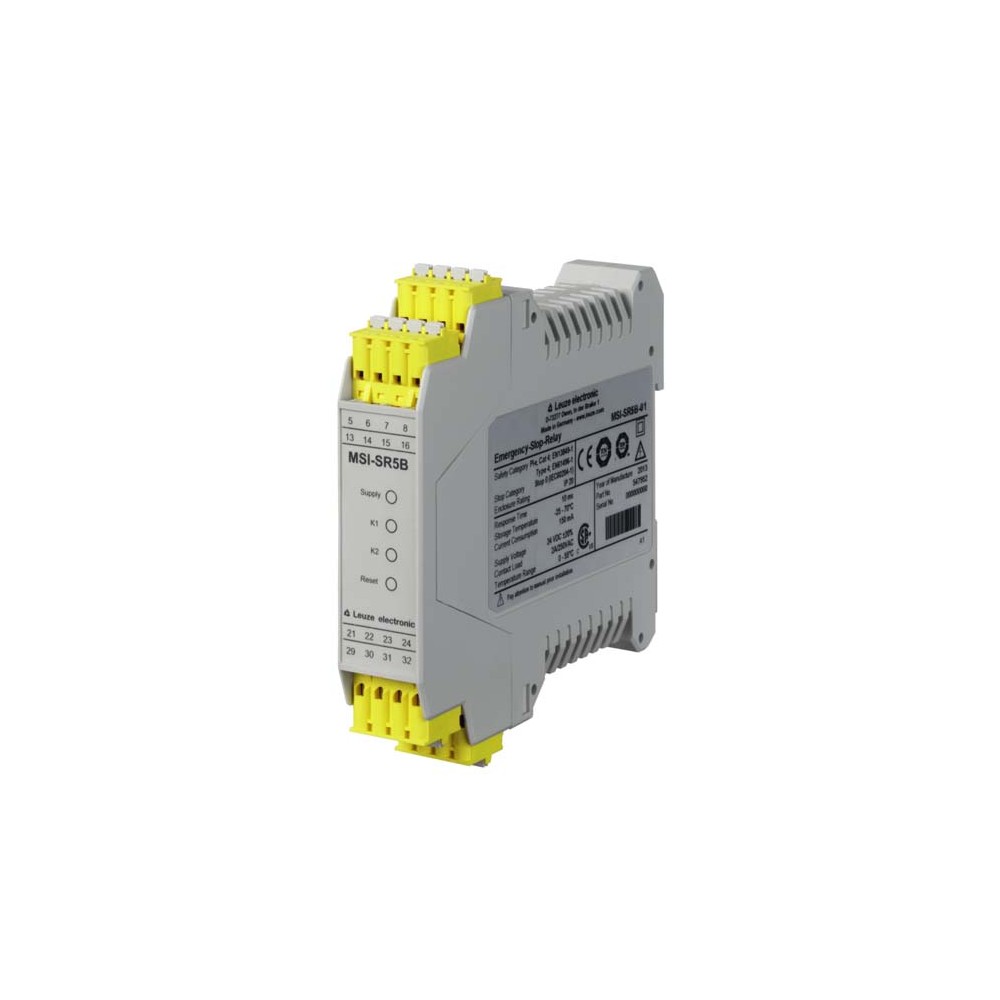

Профессиональное реле безопасности Leuze MSI-SR5B-02
Модуль безопасности Leuze MSI-SR5B-02 (артикул 547953) представляет собой высоконадежное решение для мониторинга систем аварийной остановки и защитных ограждений. Устройство разработано для обеспечения максимального уровня защиты в промышленных автоматизированных системах, соответствующих самым строгим международным стандартам безопасности.
Технические характеристики
Реле обладает компактным корпусом шириной 22.5 мм и предназначено для монтажа на DIN-рейку. Основные параметры включают:
- Напряжение питания: 24 В постоянного тока (DC) с допуском +/- 20%.
- Выходы безопасности: 2 релейных выхода (NO), тип OSSD.
- Категория безопасности: SILCL 3 (IEC/EN 62061), Категория 4 и Performance Level (PL) e (EN ISO 13849-1).
- Время отклика: задержка регрессии составляет всего 10 мс.
- Коммутационная способность: до 2 А на каждый путь при частоте переключений до 3600 циклов в час.
- Подключение: 16-пиновые пружинные клеммы (Spring-cage) для надежного контакта и быстрого монтажа.
- Ресурс: механический срок службы составляет 10 000 000 циклов.
Преимущества и функциональные особенности
Модель MSI-SR5B-02 отличается высокой эксплуатационной гибкостью и отказоустойчивостью:
- Универсальность входов: возможность подключения до двух бесконтактных датчиков (AOPD) типа 4, 3 или 2, а также электромеханических устройств (кнопки E-Stop, защитные выключатели) по одно- или двухканальной схеме.
- Гибкость управления: поддержка как автоматического, так и ручного перезапуска системы (Reset).
- Диагностика: наличие 4 светодиодных индикаторов позволяет оперативно контролировать состояние устройства и цепей безопасности.
- Надежность корпуса: степень защиты IP40 (корпус) и IP20 (клеммы), материал — прочный полиамид PA66.
- Долговечность: расчетный срок эксплуатации составляет 20 лет, а показатель средней наработки до опасного отказа (MTTFd) достигает 73 лет.
Сферы применения
Реле безопасности Leuze MSI-SR5B-02 оптимально подходит для использования в следующих областях:
- Конвейерные системы и логистические центры.
- Упаковочное и фасовочное оборудование.
- Металлообрабатывающие станки и прессы.
- Роботизированные ячейки и автоматические линии сборки.
- Системы контроля доступа в опасные зоны.
Благодаря сертификации TÜV и UL, данное оборудование гарантирует полное соответствие требованиям промышленной безопасности на объектах любой сложности.
Характеристики Реле безопасности Leuze MSI-SR5B-02
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Б10 вдне в АС1 (омическая нагрузка) | 400,000 number of cycles |
| Б10 вдне на DC13 (индуктивная нагрузка) | 4,000,000 number of cycles |
| Вес | 170 г |
| Внешнего контакта предохранитель на текущий путь | 5 A quick-action, or 3.15 A delay-action |
| Внешняя защита для цепи питания | 200 mA delay-action |
| Возможно подключение охранных датчиков (AOPDs) | Up to 2 AOPDs type 4, type 3 or type 2 self-testing |
| Возможно подключение электромеханические устройства безопасност | Safety switches, E-Stop command devices, 1 and 2-channel |
| Входной ток, макс. | 150 mA |
| Габариты | 22.5 mmx111 mmx114.1 mm |
| Допустимого входного сопротивления линии, Макс. | 30 Ω |
| Жизненный цикл | 10,000,000 actuation cycles |
| Задержка захвата, автоматического запуска | 350 ms |
| Задержка захвата, ручной старт | 50 ms |
| Защита | Fuse on switching output, upstream |
| Интервал времени между 2 канала датчика, Макс. | 60 ms |
| Категория | 4,EN ISO 13849 |
| Класс защиты | II |
| Количество выводов | 16 -pin |
| Количество светодиодов | 4 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 73 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-20 ... 20 % |
| Остановка категория | 0,IEC/EN 60204-1 |
| Относительная влажность (без конденсации) | 0 ... 95 % |
| Перезагрузка | Automatic, Manual |
| Поперечные сечения соединения | 0.2 to 1.5 mm² |
| Потребляемый ток, макс. | Without external load |
| Приемочное испытание импа Ульс, Макс. | 1 ms |
| Регрессия задержки | 10 ms |
| Серия | MSI-SR5B |
| Сертификаты | c TÜV NRTL US, c UL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 (terminals), IP 40 (housing) |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | 0 ... 55 °C |
| Тип | Safety-related switching output OSSD |
| Тип выхода | Relay,NO |
| Тип дисплея | LED |
| Тип крепления | Snap-on mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Ток на путь, макс. | 2 A |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Connection to device |
| ФФГ вД | 1E-08 per hour |
| ФФГ вДне, НОП = 28800 | 0.00000002 per hour |
| ФФГ вДне, НОП = 4800 | 0.00000001 per hour |
| ФФГ вДне, НОП = 86400 | 0.00000005 per hour |
| Цвет корпуса | Gray |
| Частота переключения, макс. | 3600 switching cycles/h |
