Реле безопасности Leuze MSI-SR5B-01

Код товара: 176943

Leuze Производитель

35 069 ₽

Быстрый заказ

Характеристики

Код производителя547952

Все характеристики

Описание

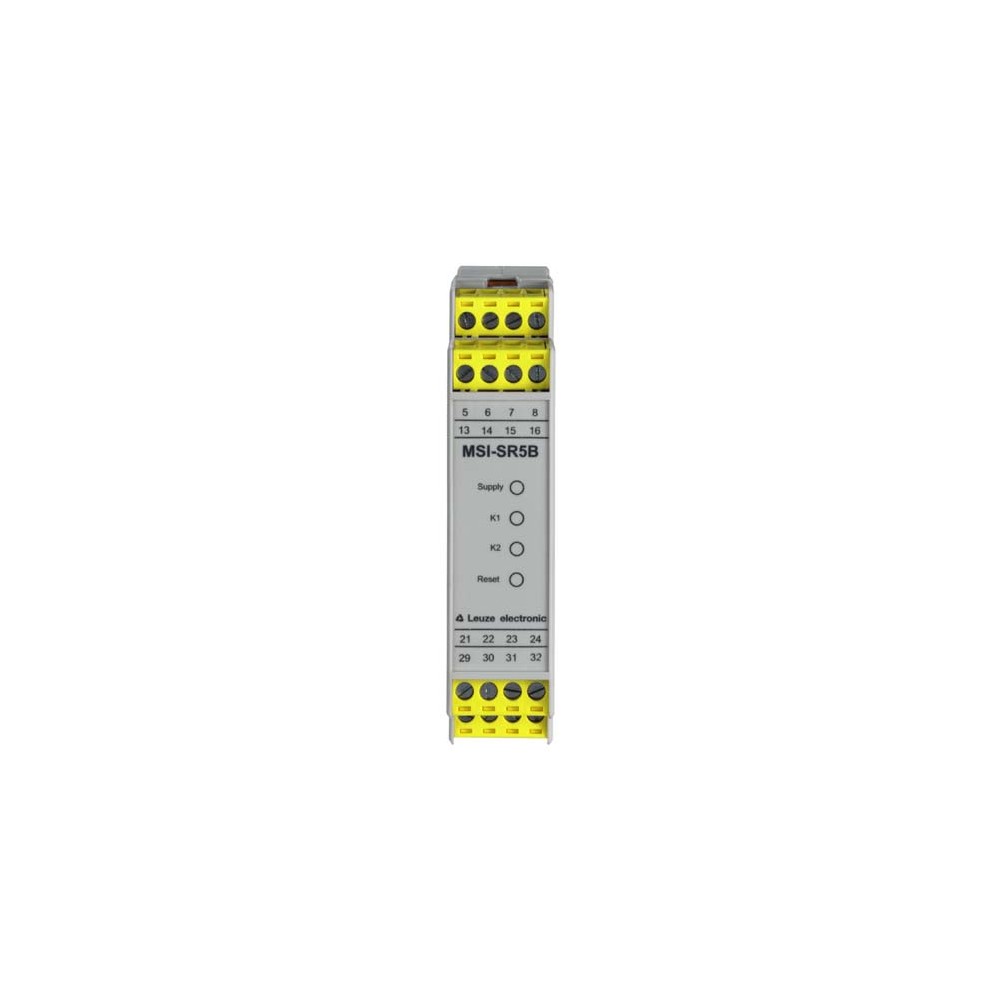

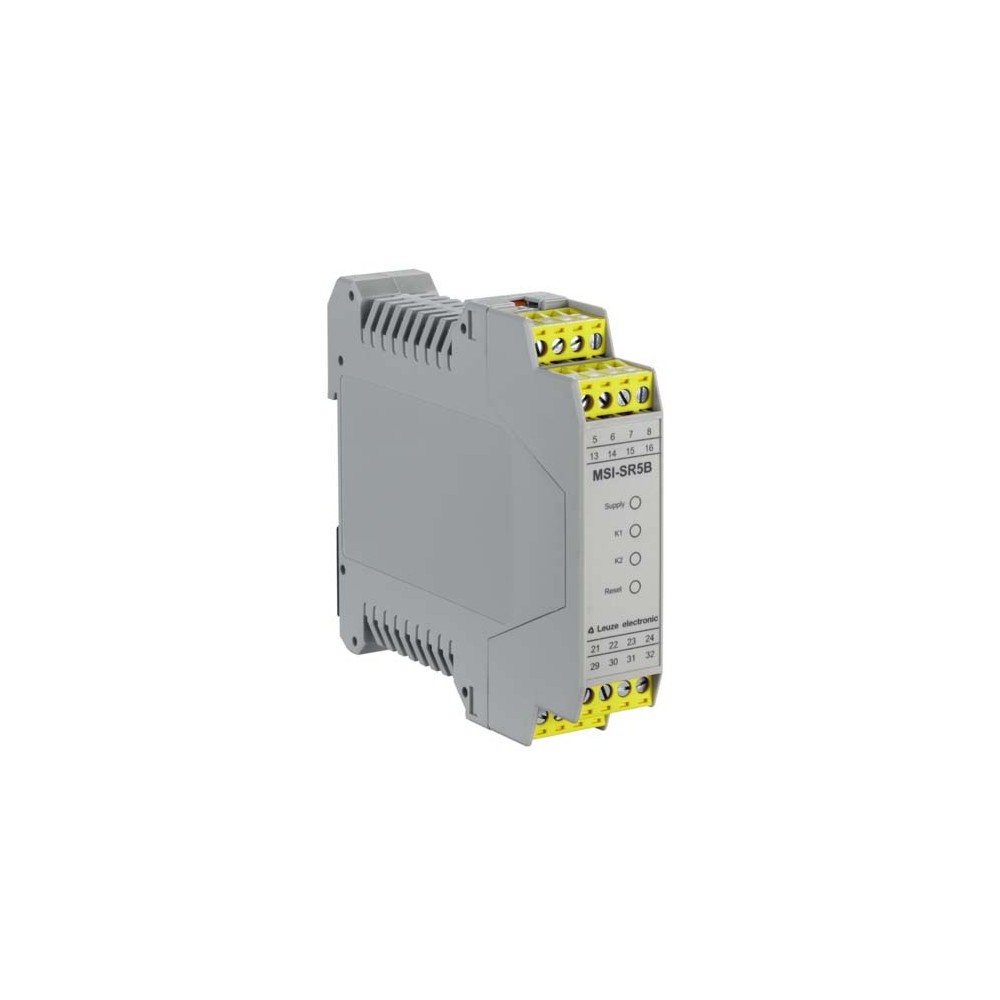

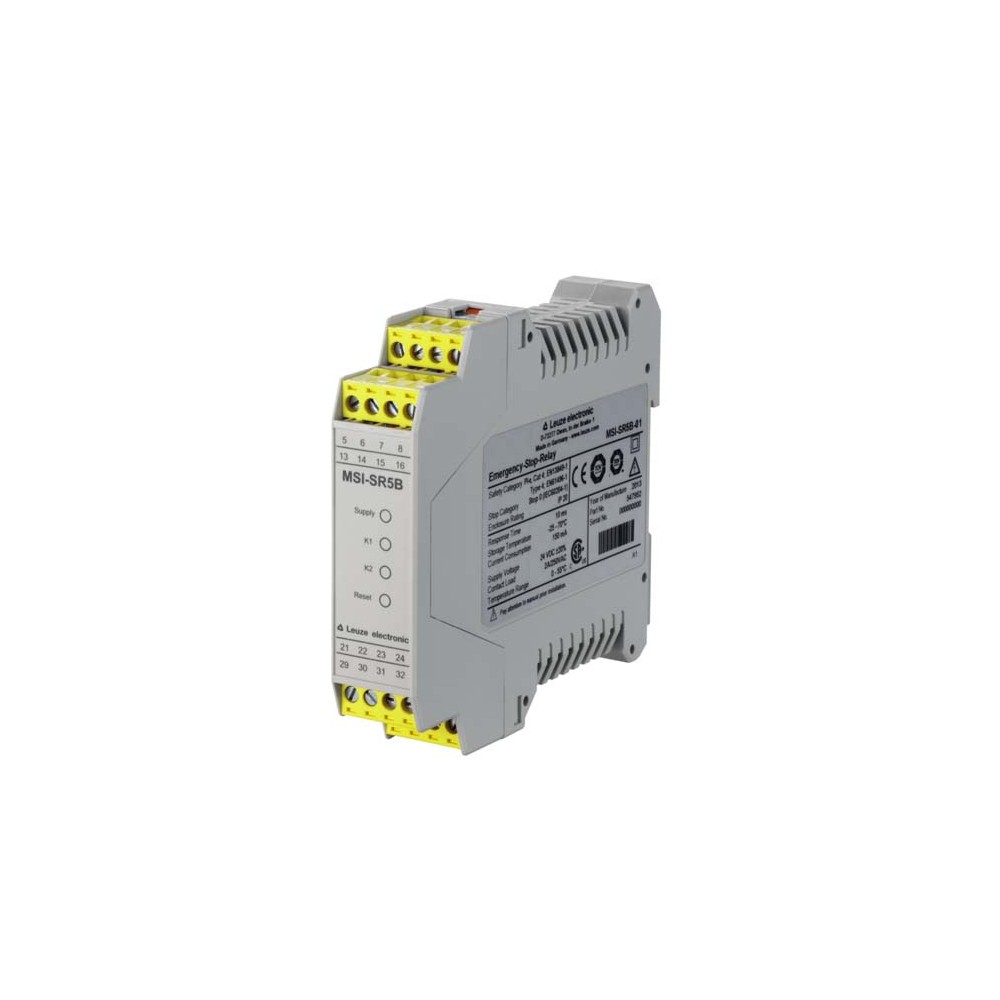

Промышленное реле безопасности Leuze MSI-SR5B-01

Реле безопасности Leuze MSI-SR5B-01 (артикул 547952) представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы управления оборудованием с повышенными требованиями к защите персонала. Модель относится к серии MSI-SR5B и обеспечивает соответствие наивысшим стандартам безопасности: PL e (согласно EN ISO 13849-1) и SILCL 3 (согласно IEC 62061).

Компактный корпус шириной 22.5 мм выполнен из прочного полиамида PA66 и предназначен для монтажа на DIN-рейку. Устройство оснащено винтовыми клеммами, обеспечивающими надежное соединение проводников сечением от 0.2 до 2.5 мм².

Технические характеристики

Напряжение питания: 24 В DC (допустимое отклонение -20% ... +20%).
Выходы безопасности: 2 релейных выхода (NO), категория остановки 0.
Максимальный ток на канал: 2 А.
Время отклика (регрессия задержки): не более 10 мс.
Механический ресурс: до 10 000 000 циклов срабатывания.
Индикация: 4 светодиодных индикатора для диагностики состояния системы.
Степень защиты: IP40 для корпуса и IP20 для клеммной зоны.

Преимущества и функциональные возможности

Универсальность подключения

Реле поддерживает работу как с электромеханическими устройствами (аварийные кнопки, позиционные выключатели), так и с бесконтактными датчиками. Возможно подключение до двух активных оптоэлектронных защитных устройств (AOPDs) типа 4, 3 или 2 с функцией самотестирования.

Гибкость настройки пуска

Модель поддерживает два режима перезапуска: автоматический (с задержкой захвата 350 мс) и ручной (с задержкой 50 мс). Это позволяет адаптировать логику работы системы под конкретные технологические процессы предприятия.

Высокая эксплуатационная надежность

Устройство рассчитано на работу в интенсивном режиме с частотой переключения до 3600 циклов в час. Расчетный срок эксплуатации составляет 20 лет, а показатель средней наработки до опасного отказа (MTTFd) достигает 73 лет.

Сферы применения

Контроль цепей аварийного останова (E-Stop).
Мониторинг защитных ограждений и дверей в автоматизированных ячейках.
Интеграция со световыми завесами и многолучевыми барьерами безопасности.
Управление исполнительными механизмами в деревообрабатывающей, упаковочной и автомобильной промышленности.

Характеристики Реле безопасности Leuze MSI-SR5B-01

Основные характеристики

SILCL	3,IEC/EN 62061
Б10 вдне в АС1 (омическая нагрузка)	400,000 number of cycles
Б10 вдне на DC13 (индуктивная нагрузка)	4,000,000 number of cycles
Вес	170 г
Внешнего контакта предохранитель на текущий путь	5 A quick-action, or 3.15 A delay-action
Внешняя защита для цепи питания	200 mA delay-action
Возможно подключение охранных датчиков (AOPDs)	Up to 2 AOPDs type 4, type 3 or type 2 self-testing
Возможно подключение электромеханические устройства безопасност	Safety switches, E-Stop command devices, 1 and 2-channel
Входной ток, макс.	150 mA
Габариты	22.5 mmx99 mmx114.1 mm
Допустимого входного сопротивления линии, Макс.	30 Ω
Жизненный цикл	10,000,000 actuation cycles
Задержка захвата, автоматического запуска	350 ms
Задержка захвата, ручной старт	50 ms
Защита	Fuse on switching output, upstream
Интервал времени между 2 канала датчика, Макс.	60 ms
Категория	4,EN ISO 13849
Класс защиты	II
Количество выводов	16 -pin
Количество светодиодов	4 Piece(s)
Количество связанных с безопасностью коммутационные выходы (Уквс	2 Piece(s)
Количество соединений	1 Piece(s)
Материал корпуса	Plastic
Минимальная наработка вд	73 years,EN ISO 13849-1
Напряжение питания U в	24 V,DC,-20 ... 20 %
Остановка категория	0,IEC/EN 60204-1
Относительная влажность (без конденсации)	0 ... 95 %
Перезагрузка	Automatic, Manual
Поперечные сечения соединения	0.2 to 2.5 mm²
Потребляемый ток, макс.	Without external load
Приемочное испытание импа Ульс, Макс.	1 ms
Регрессия задержки	10 ms
Серия	MSI-SR5B
Сертификаты	c TÜV NRTL US, c UL US, TÜV Süd
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 20 (terminals), IP 40 (housing)
Температура окружающей среды, хранение	-25 ... 70 °C
Температура окружающей среды, эксплуатация	0 ... 55 °C
Тип	Safety-related switching output OSSD
Тип выхода	Relay,NO
Тип дисплея	LED
Тип крепления	Snap-on mounting
Тип напряжения	DC
Тип пластика корпуса	PA66
Тип подключения	Terminal
Тип терминала	Screw terminal
Ток на путь, макс.	2 A
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Connection to device
ФФГ вД	1E-08 per hour
ФФГ вДне, НОП = 28800	0.00000002 per hour
ФФГ вДне, НОП = 4800	0.00000001 per hour
ФФГ вДне, НОП = 86400	0.00000005 per hour
Цвет корпуса	Gray
Частота переключения, макс.	3600 switching cycles/h
