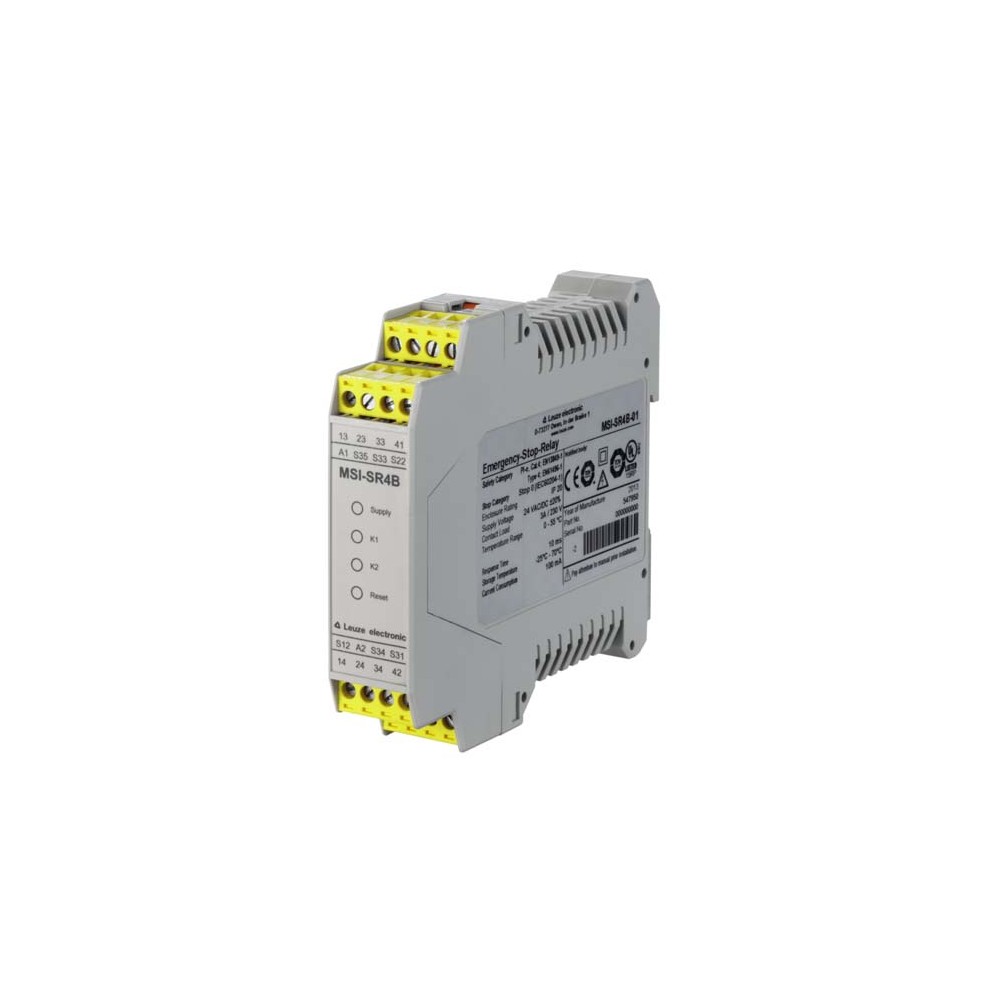

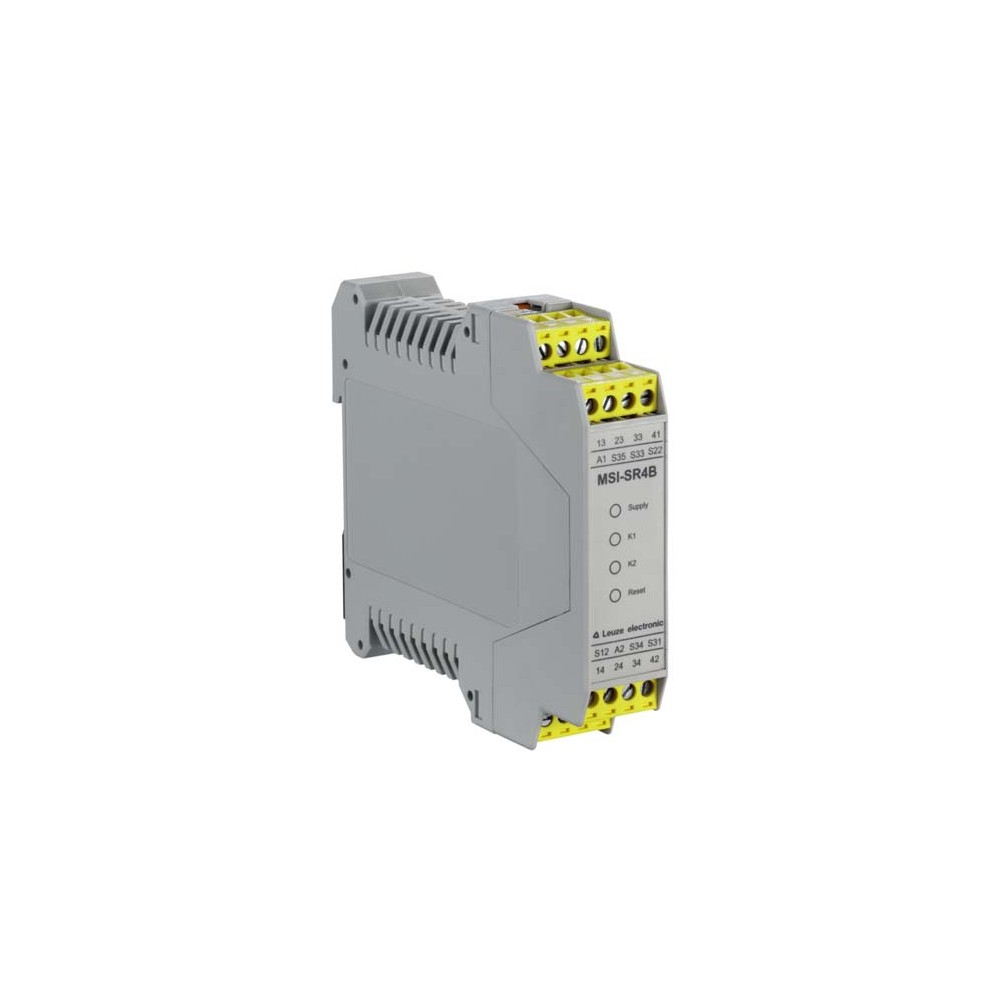

Реле безопасности Leuze MSI-SR4B-01

Код товара: 176941

Leuze Производитель

28 369 ₽

Быстрый заказ

Характеристики

Код производителя547950

Все характеристики

Описание

Профессиональное реле безопасности Leuze MSI-SR4B-01

Реле безопасности Leuze MSI-SR4B-01 представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы управления промышленным оборудованием. Данный модуль обеспечивает высший уровень защиты персонала и оборудования, соответствуя строгим международным стандартам безопасности. Компактный корпус шириной 22.5 мм позволяет эффективно использовать пространство в электротехническом шкафу.

Технические характеристики

Уровни безопасности: Категория 4 (EN ISO 13849), PL e, SILCL 3.
Напряжение питания: 24 В AC/DC (допустимое отклонение ±20%).
Коммутационные выходы: 3 безопасных релейных выхода (NO) на основе серебряного сплава.
Максимальный ток на контакт: 3 А.
Время отклика: не более 10 мс.
Механический ресурс: до 10 000 000 циклов срабатывания.
Тип подключения: Винтовые клеммы с сечением проводника от 0.2 до 2.5 мм².
Монтаж: На стандартную DIN-рейку (Snap-on mounting).
Степень защиты: IP40 для корпуса и IP20 для клеммной зоны.

Преимущества и функциональные особенности

Модель MSI-SR4B-01 отличается высокой эксплуатационной гибкостью благодаря поддержке как автоматического, так и ручного режима перезапуска. Встроенная система мониторинга сигнальной последовательности с временным окном 20 мс исключает ложные срабатывания и повышает общую диагностическую точность системы.

Долговечность: Расчетный срок эксплуатации составляет 20 лет, а показатель MTTFd достигает 73 лет.
Индикация: Четыре светодиодных индикатора обеспечивают мгновенную визуальную диагностику состояния устройства и цепей питания.
Энергоэффективность: Максимальная потребляемая мощность не превышает 3 Вт.
Устойчивость: Корпус выполнен из износостойкого полиамида PA66, сохраняющего свойства в широком диапазоне температур.

Сферы применения

Реле Leuze MSI-SR4B-01 разработано для использования в цепях аварийного останова (E-Stop) и контроля защитных ограждений. Оно оптимально подходит для:

Управления пневматическими и гидравлическими приводами в составе систем безопасности.
Мониторинга электромеханических блокировок и бесконтактных датчиков.
Автоматизированных сборочных линий и упаковочного оборудования.
Роботизированных ячеек, требующих соответствия уровню Performance Level e.

Характеристики Реле безопасности Leuze MSI-SR4B-01

Основные характеристики

SILCL	3,IEC/EN 62061
Б10 вдне в AC15 (индуктивная нагрузка)	1,400,000 number of cycles
Б10 вдне на DC13 (индуктивная нагрузка)	1,000,000 number of cycles
Вес	170 г
Внешняя защита для цепи питания	200 mA delay-action
Временное окно для сигнальной последовательности, мониторинг	20 ms
Время отклика	10 ms
Входной ток, макс.	100 mA
Габариты	22.5 mmx99 mmx114.1 mm
Допустимого входного сопротивления линии, Макс.	30 Ω
Жизненный цикл	10,000,000 actuation cycles
Задержка захвата, автоматического запуска	300 ms
Задержка захвата, ручной старт	30 ms
Защита	Fuse on switching output, upstream
Категория	4,EN ISO 13849
Класс защиты	II
Количество выводов	16 -pin
Количество светодиодов	4 Piece(s)
Количество связанных с безопасностью коммутационные выходы (Уквс	3 Piece(s)
Количество соединений	1 Piece(s)
Материал корпуса	Plastic
Материал электрического контакта	Silver alloy
Минимальная наработка вд	73 years,EN ISO 13849-1
Напряжение питания U в	24 V,AC/DC,-20 ... 20 %
Остановка категория	0,IEC/EN 60204-1
Перезагрузка	Automatic, Manual
Поперечные сечения соединения	0.2 to 2.5 mm²
Потребляемая мощность, макс.	3 W
Потребляемый ток, макс.	Without external load
Приемочное испытание импа Ульс, Макс.	1 ms
Регрессия задержки	10 ms
Серия	MSI-SR4B
Сертификаты	c TÜV NRTL US, c UL US, TÜV Süd
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 20 (terminals), IP 40 (housing)
Температура окружающей среды, хранение	-25 ... 70 °C
Температура окружающей среды, эксплуатация	0 ... 55 °C
Тип	Safety-related switching output OSSD
Тип выхода	Relay,NO
Тип дисплея	LED
Тип крепления	Snap-on mounting
Тип напряжения	AC/DC
Тип пластика корпуса	PA66
Тип подключения	Terminal
Тип терминала	Screw terminal
Ток на путь, макс.	3 A
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Connection to device
ФФГ вД	2,1E-08 per hour
ФФГ вДне, НОП = 28800	0.0000000045 per hour
ФФГ вДне, НОП = 4800	0.0000000014 per hour
ФФГ вДне, НОП = 86400	0.000000015 per hour
Цвет корпуса	Gray
Частота переключения, макс.	3600 switching cycles/h
