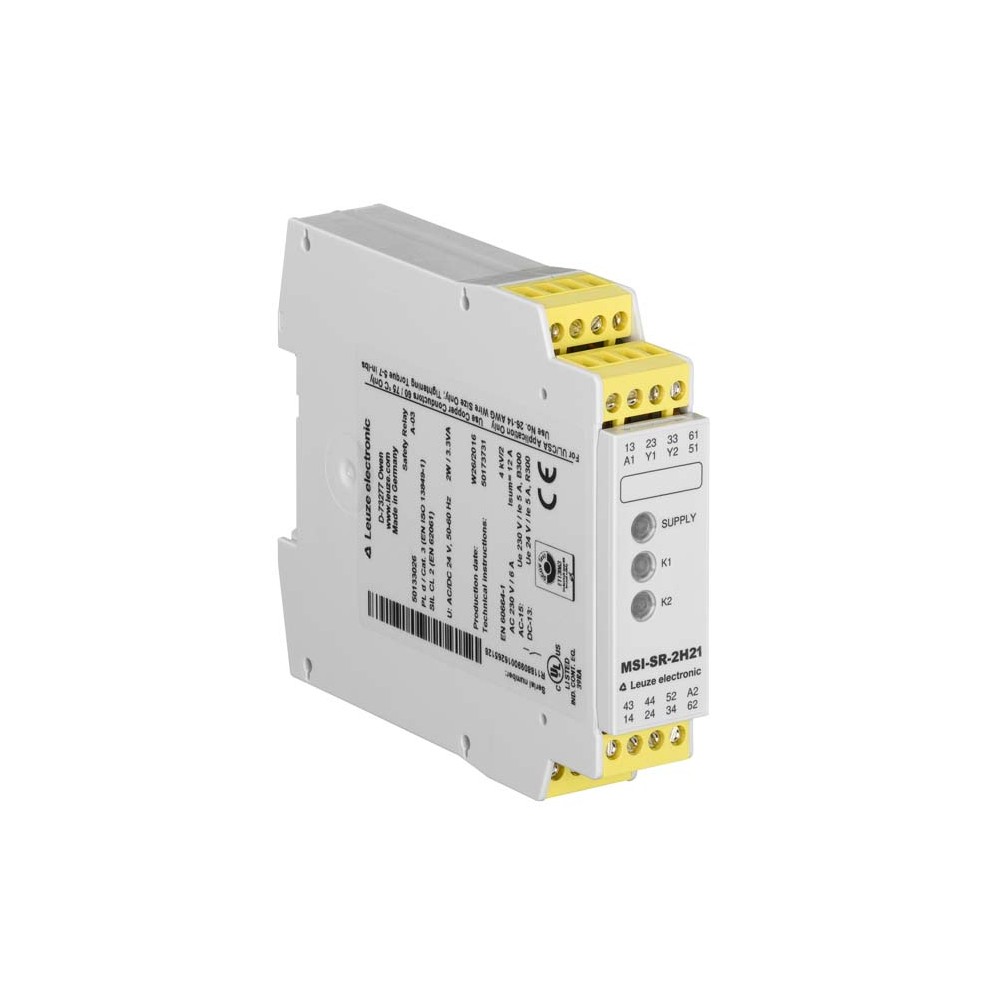

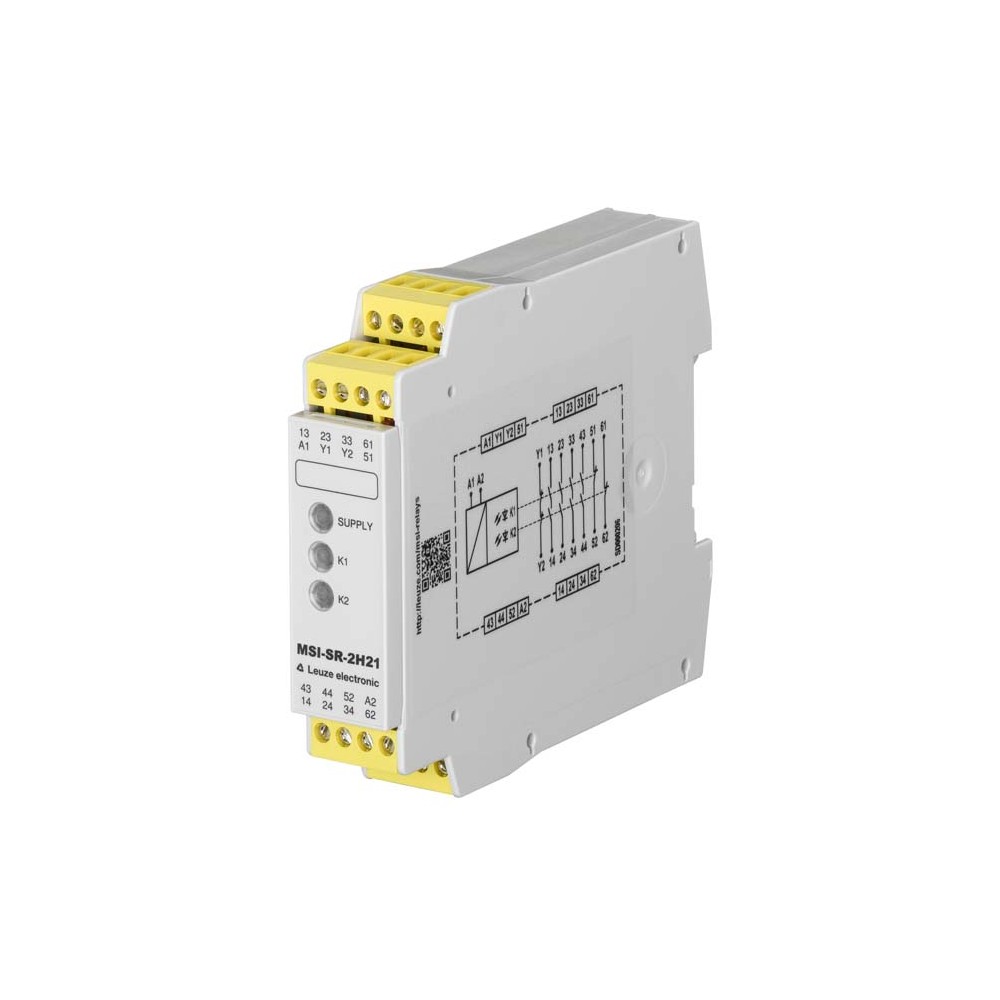

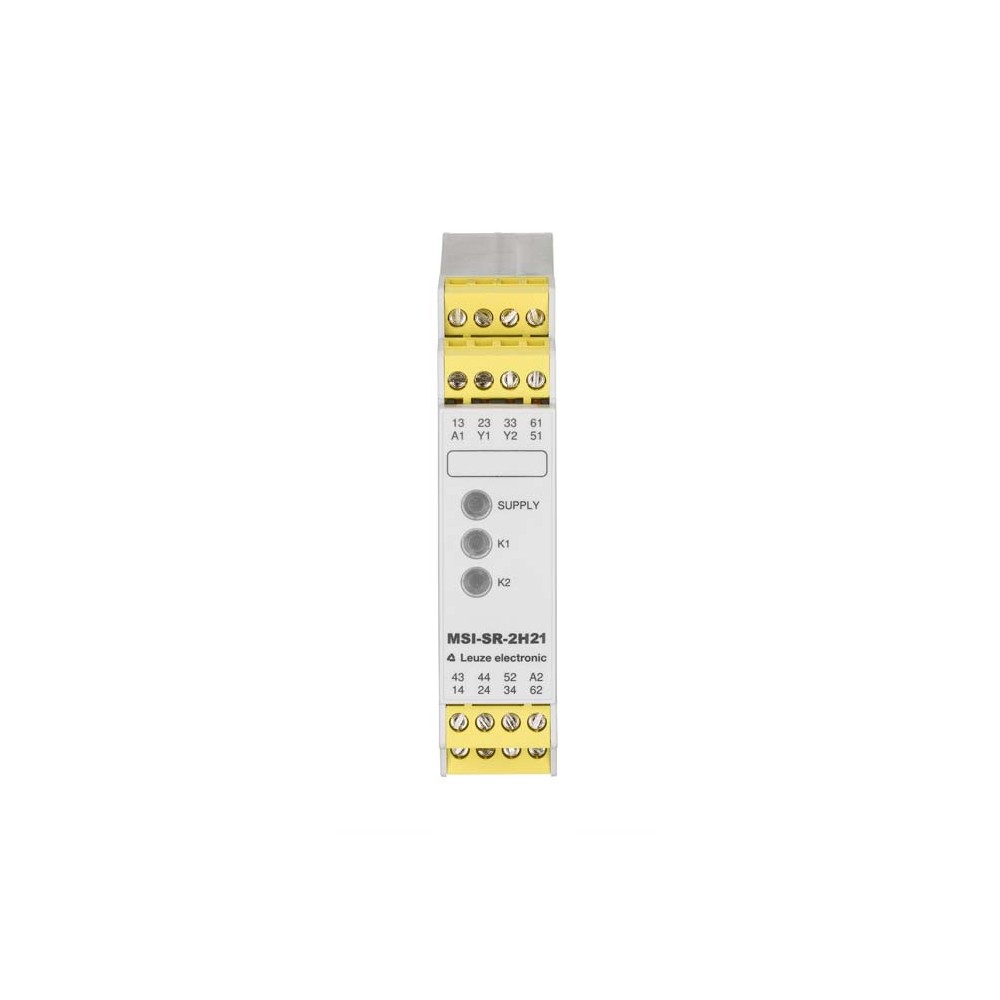

Реле безопасности Leuze MSI-SR-2H21-03

Код товара: 176940

Leuze Производитель

28 654 ₽

Быстрый заказ

Характеристики

Код производителя50133017

Все характеристики

Описание

Обзор реле безопасности Leuze MSI-SR-2H21-03

Модуль безопасности Leuze MSI-SR-2H21-03 (артикул 50133017) представляет собой высоконадежное устройство мониторинга, предназначенное для интеграции в системы управления промышленным оборудованием. Данное реле обеспечивает высший уровень защиты персонала и механизмов, соответствуя строгим международным стандартам безопасности. Компактный корпус шириной 22.5 мм с креплением на DIN-рейку позволяет эффективно использовать пространство в электротехническом шкафу.

Технические характеристики

Устройство обладает выдающимися эксплуатационными параметрами, гарантирующими стабильную работу в сложных промышленных условиях:

Параметры безопасности: Performance Level (PL) e, Категория 4 (EN ISO 13849-1), SILCL 3 (IEC/EN 62061).
Контактная группа: 2 безопасных выхода (NO) и 1 сигнальный выход (NC). Материал контактов — серебряный сплав с золотым напылением для обеспечения минимального переходного сопротивления.
Напряжение питания: Универсальное 24 В AC/DC (допустимый диапазон 20.4 – 26.4 В).
Коммутационная способность: Номинальный ток до 6 А (AC15 230 В / DC13 24 В).
Временные показатели: Время отклика при ручном или автоматическом запуске составляет всего 40 мс, время восстановления — 250 мс.
Механический ресурс: До 100 000 000 циклов переключения.
Тип подключения: Пружинные клеммы (Spring-cage terminal) для быстрого монтажа и виброустойчивого соединения.

Преимущества и особенности

Реле MSI-SR-2H21-03 отличается высокой функциональностью и надежностью:

Мониторинг синхронности: Функция контроля времени синхронизации (500 мс) предотвращает ошибки при активации двухканальных цепей.
Гальваническая развязка: Обеспечивает защиту цепей управления и источника питания.
Долговечность: Расчетный срок эксплуатации составляет 20 лет, что минимизирует затраты на обслуживание системы.
Защита: Встроенная защита от коротких замыканий с использованием предохранителей класса gG 6A.
Удобство монтажа: Пружинные зажимы поддерживают сечение провода до 1.5 мм², обеспечивая надежный контакт без необходимости регулярной подтяжки винтов.

Сферы применения

Благодаря сертификации TÜV Rheinland и cULus, реле Leuze эффективно применяется в следующих областях:

Контроль систем аварийного останова (E-Stop).
Мониторинг защитных ограждений и дверей.
Управление световыми завесами и барьерами безопасности.
Автоматизированные сборочные линии и робототехнические ячейки.
Деревообрабатывающее и металлообрабатывающее оборудование.

Характеристики Реле безопасности Leuze MSI-SR-2H21-03

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	200 г
Время восстановления т вж	250 ms
Время выпуска Т вР	50 ms
Время отклика (ручной запуск т вА1)	40 ms
Время синхронным мониторинга т вз	500 ms
Время срабатывания (автоматического запуска т вА2)	40 ms
Входной ток по входам управления (цепь безопасности/сброс цепи	60 mA
Выполнение функции переключения входов	Changeover
Выходом по току пути	NO
Габариты	22.5 mmx107 mmx114 mm
Гальваническую развязку между источником питания и цепи управлен	Yes (when UN≥ AC 115-230 V, AC 230 V)
Жизненный цикл	100,000,000 switching cycles
Защита от коротких замыканий (контакта нет)	gG class safety fuse 6A, melting integral
Категория	4,EN ISO 13849
Категория использования АС15 (контакта нет)	Ue 230V, Ie 3A
Категория применения DС13 (контакта нет)	Ue 24V, Ie 2,5A
Количество выводов	16 -pin
Количество выходов, функция сигнализации, без задержки, контакт	1 Piece(s)
Количество соединений	1 Piece(s)
Макс. максимальный ток по входам управления (цепь безопасности/с	1,000 mA
Макс. номинальное управляющее напряжение питания при переменном	26.4 V
Макс. номинальное управляющее напряжение питания при постоянном	26.4 V
Макс. сопротивление кабеля, на канал	≤ (5 + (1.333 x UB/ UN- 1) x 200) Ω
Макс. суммарный ток I2 всех нынешних путей	9 A²
Макс. тепловой ток я вене, выходом по току	6 A
Макс. тепловой ток я вене, сигнализации Уиллис	2 A
Материал контакта	Ag alloy, gold-plated
Мин. номинальное управление напряжение питания U взн	20.4 V
Мин. номинальное управление напряжение питания U взп	20.4 V
Мин. номинальное управляющее напряжение питания при постоянном т	20.4 V
Номинальная мощность постоянного тока	2.4 W
Номинальная частота	50 ... 60 Hz
Номинальное выходное напряжение постоянного тока	24 V
Номинальное коммутируемое напряжение, освободить пути прохождени	230 V
Номинальное напряжение U вН	24 VAC/DC
Номинальное управление напряжение питания U взне в п	26.4 V
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve
Серия	MSI-SR-2H21
Сертификаты	TÜV Rheinland, c UL US
Сигнальных путей тока	NC
Срок эксплуатации	20 years,EN ISO 13849-1
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Spring-cage terminal
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Voltage supply, Signal IN, Signal OUT
ФФГ вД	3E-08 per hour
Цвет корпуса	Gray
Число мероприятий, ориентированных на безопасность, без задержки	2 Piece(s)
