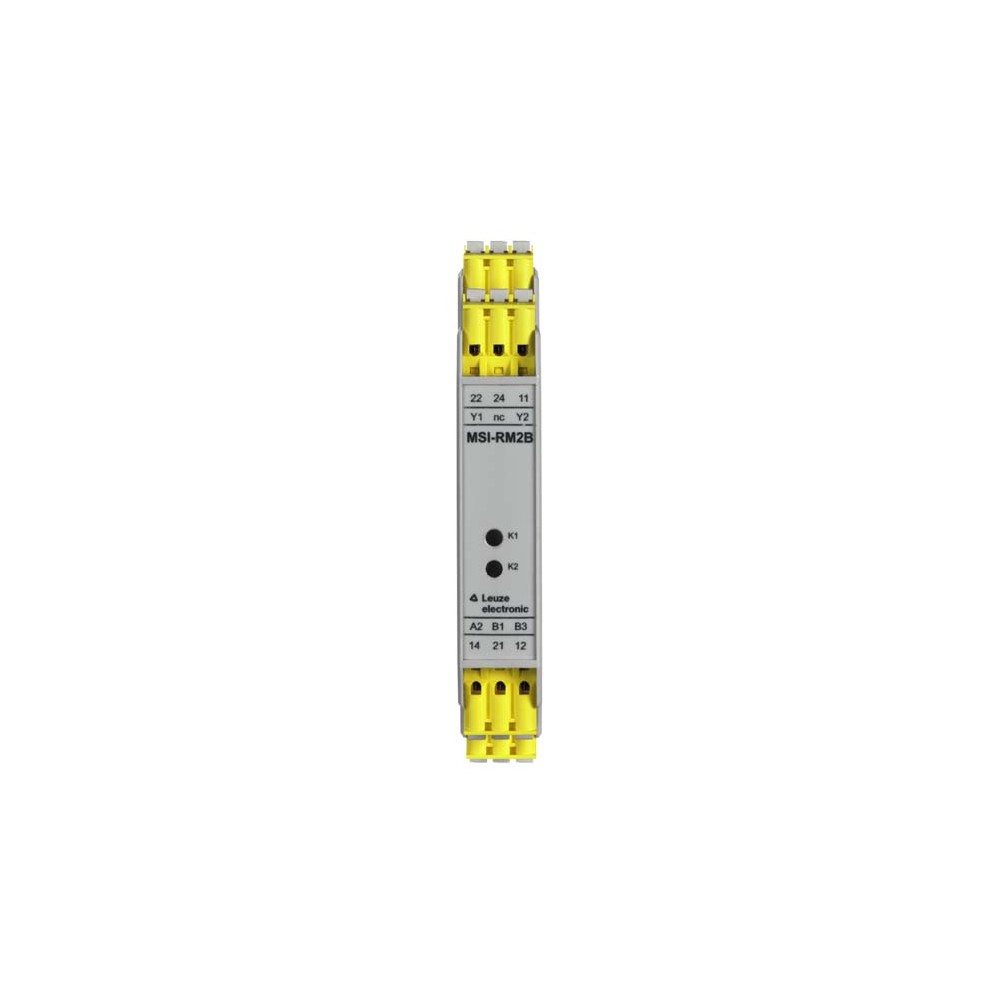

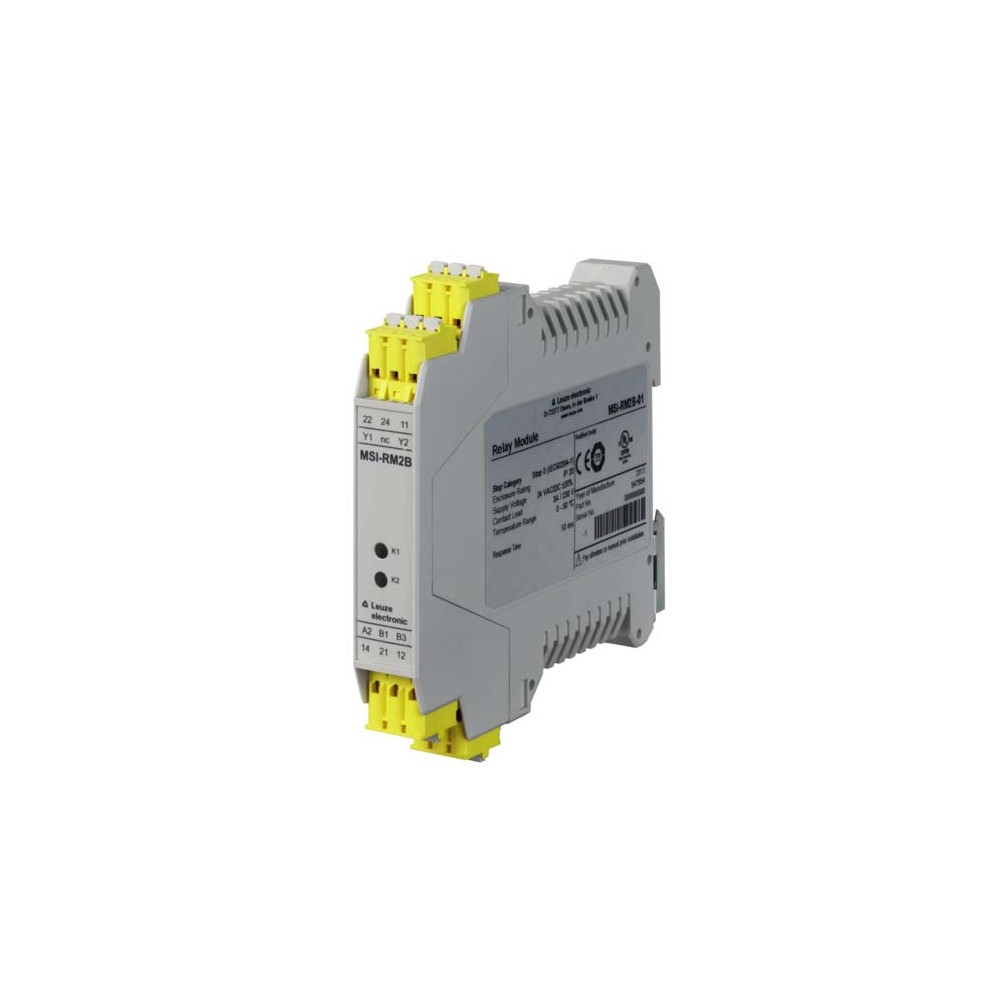

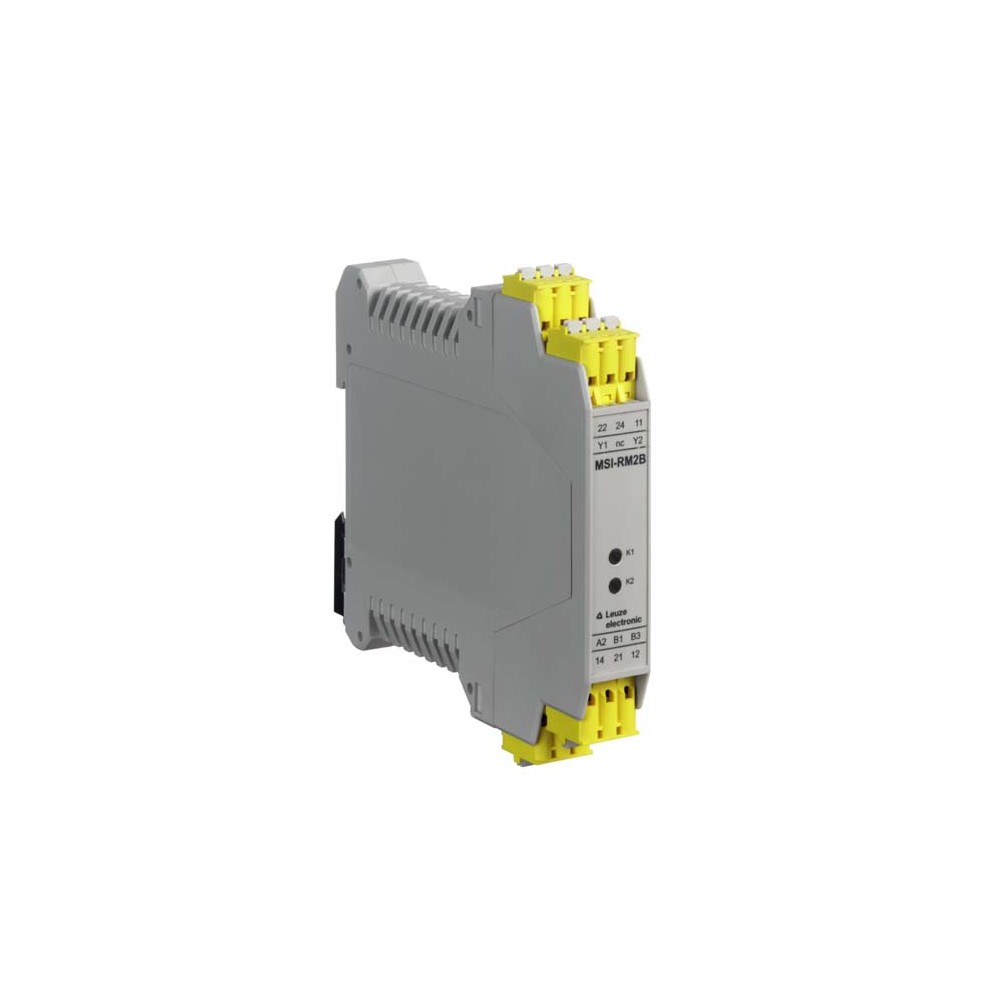

Реле безопасности Leuze MSI-RM2B-02
Характеристики
| Код производителя547955 |
Описание
Описание реле безопасности Leuze MSI-RM2B-02
Реле безопасности Leuze MSI-RM2B-02 (артикул 547955) представляет собой компактный модуль расширения, предназначенный для гальванической развязки и увеличения коммутационной способности выходных цепей систем безопасности. Устройство преобразует полупроводниковые сигналы OSSD в «сухие» релейные контакты, обеспечивая высокий уровень надежности в промышленных системах автоматизации.
Модель выполнена в узком корпусе (17.5 мм), что позволяет существенно экономить место на DIN-рейке. Благодаря использованию контактов из сплава AgNi10 с золотым напылением (5 мкм), реле стабильно работает как с малыми токами, так и с силовой нагрузкой, предотвращая окисление контактных групп.
Технические характеристики
- Напряжение питания: 24 В DC (допустимое отклонение -20% ... +20%).
- Конфигурация выходов: 2 безопасных релейных выхода (NO).
- Максимальный ток на контакт: 3 А.
- Механический ресурс: до 10 000 000 циклов срабатывания.
- Время отклика: задержка включения — 20 мс, задержка отключения — 10 мс.
- Тип подключения: пружинные клеммы (Spring-cage terminal) для вибростойкого монтажа.
- Сечение подключаемого провода: от 0.2 до 1.5 мм².
- Класс защиты: IP 20.
Преимущества и особенности
- Высокая категория безопасности: поддержка до Категории 4 и уровня полноты безопасности PLe (согласно EN ISO 13849), в зависимости от сопряженного устройства управления.
- Долговечность: расчетный срок эксплуатации составляет 20 лет, что соответствует строгим стандартам промышленной безопасности.
- Эффективная индикация: наличие двух светодиодных индикаторов для оперативного мониторинга состояния устройства.
- Высокая частота коммутации: устройство способно выполнять до 36 000 циклов переключения в час.
- Устойчивость к нагрузкам: высокие показатели B10d (до 10 млн циклов при омической нагрузке 2 А) гарантируют длительную работу в тяжелых условиях.
Сферы применения
Реле Leuze MSI-RM2B-02 оптимально подходит для интеграции в системы защиты оборудования в следующих отраслях:
- Машиностроение: сопряжение световых завес и лазерных сканеров с цепями остановки двигателей.
- Упаковочные линии: управление исполнительными механизмами при срабатывании датчиков безопасности.
- Робототехника: расширение выходов контроллеров безопасности для управления силовыми контакторами.
- Пищевая промышленность: работа в шкафах управления конвейерными системами.
Характеристики Реле безопасности Leuze MSI-RM2B-02
Основные характеристики
| Б10 вдне в AC15 (индуктивная нагрузка) | 1,300,000 number of cycles,(0.5 A, 230 V) |
|---|---|
| Б10 вдне в АС1 (омическая нагрузка) | 1,300,000 number of cycles,(0.5 A, 230 V) |
| Б10 вдне в СО1 (омическая нагрузка) | 10,000,000 number of cycles,(2 A, 24 V) |
| Б10 вдне на DC13 (индуктивная нагрузка) | 10,000,000 number of cycles,(2 A, 24 V) |
| Б10 вдне, низкие нагрузки | 1,860,000 number of cycles |
| Вес | 120 г |
| Внешнего контакта предохранитель на текущий путь | 5 A quick-action, or 3.15 A delay-action |
| Габариты | 17.5 mmx111 mmx114.1 mm |
| Допустимого входного сопротивления линии, Макс. | 50 Ω |
| Жизненный цикл | 10,000,000 actuation cycles |
| Задержка самовывоз | 20 ms |
| Защита | Fuse on switching output, upstream |
| Категория | Up to 4 (depending on the category of the upstream protective device),EN ISO 13849 |
| Класс защиты | II |
| Количество выводов | 12 -pin |
| Количество светодиодов | 2 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Материал электрического контакта | AgNi10 + 5 mm Au |
| Напряжение питания U в | 24 V,DC,-20 ... 20 % |
| Перезагрузка | Automatic |
| Поперечные сечения соединения | 0.2 to 1.5 mm² |
| Регрессия задержки | 10 ms |
| Серия | MSI-RM2B |
| Сертификаты | TÜV NRTL US, c UL US |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | 0 ... 50 °C |
| Тип | Safety-related switching output OSSD |
| Тип выхода | Relay,NO |
| Тип дисплея | LED |
| Тип крепления | Snap-on mounting |
| Тип напряжения | AC/DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Ток на путь, макс. | 3 A |
| Функции | Connection to device |
| Цвет корпуса | Gray |
| Частота переключения, макс. | 36000 switching cycles/h |
