Интерфейс функции подавления Muting Leuze MSI-MD-FB

Код товара: 176934

Leuze Производитель

149 392 ₽

Быстрый заказ

Характеристики

Код производителя549992

Все характеристики

Описание

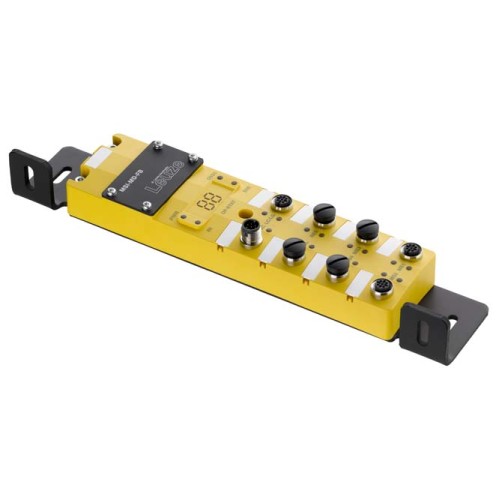

Интерфейс функции подавления Muting Leuze MSI-MD-FB

Интерфейсный модуль Leuze MSI-MD-FB (артикул 549992) представляет собой высоконадежное решение для организации систем безопасности на производстве. Устройство специально разработано для реализации функции временного подавления (Muting) защитного поля оптических барьеров, что позволяет автоматизировать процесс транспортировки грузов через защищенные зоны без остановки оборудования.

Основные характеристики

Модуль соответствует высочайшим стандартам промышленной безопасности и обладает следующими техническими параметрами:

Уровень безопасности: соответствует Category 4, PL e (EN ISO 13849-1) и SILCL 3 (IEC/EN 62061).
Напряжение питания: 24 В постоянного тока (DC) с защитой от переполюсовки и перенапряжения.

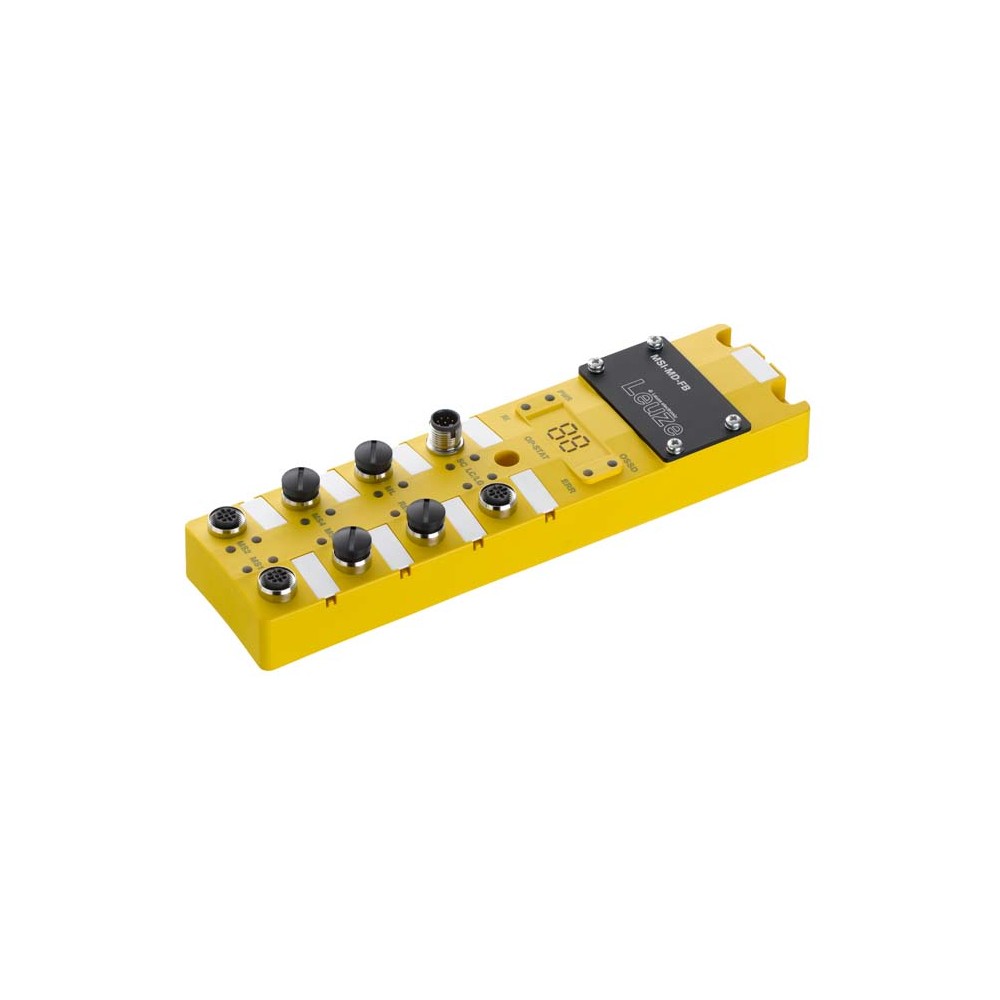

Интерфейсы подключения: 8 разъемов M12 с металлическим корпусом и сервисный порт USB 2.0 Micro-B.
Выходы: 2 безопасных полупроводниковых выхода OSSD (PNP) с защитой от короткого замыкания.
Конструкция: прочный корпус со степенью защиты IP 67, устойчивый к вибрациям и ударам (до 100 м/с²).
Температурный режим: стабильная работа в диапазоне от -30 °C до +60 °C.

Преимущества и функционал

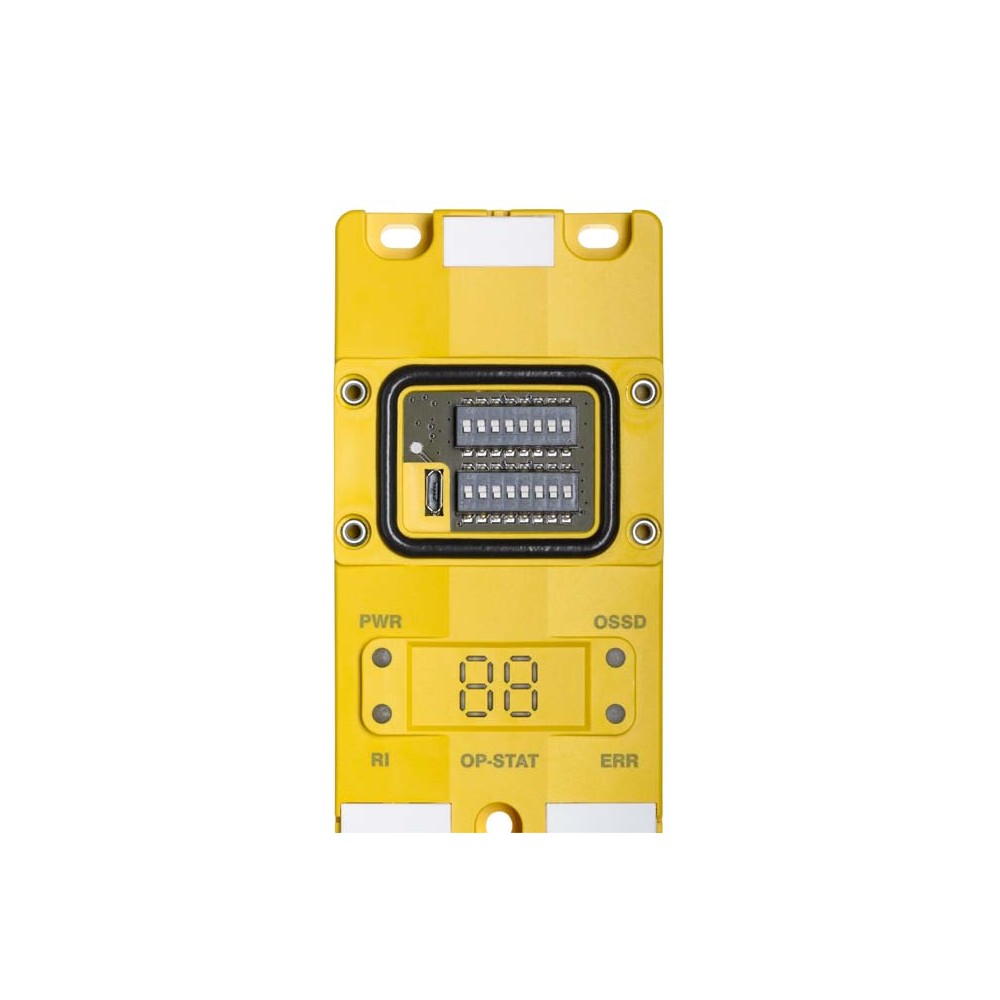

Модуль MSI-MD-FB обеспечивает гибкую настройку логики работы благодаря встроенным DIP-переключателям, позволяющим выбирать режимы работы без сложного программирования. Устройство поддерживает подключение до 4 датчиков мутинга, обеспечивая точный контроль прохождения объектов.

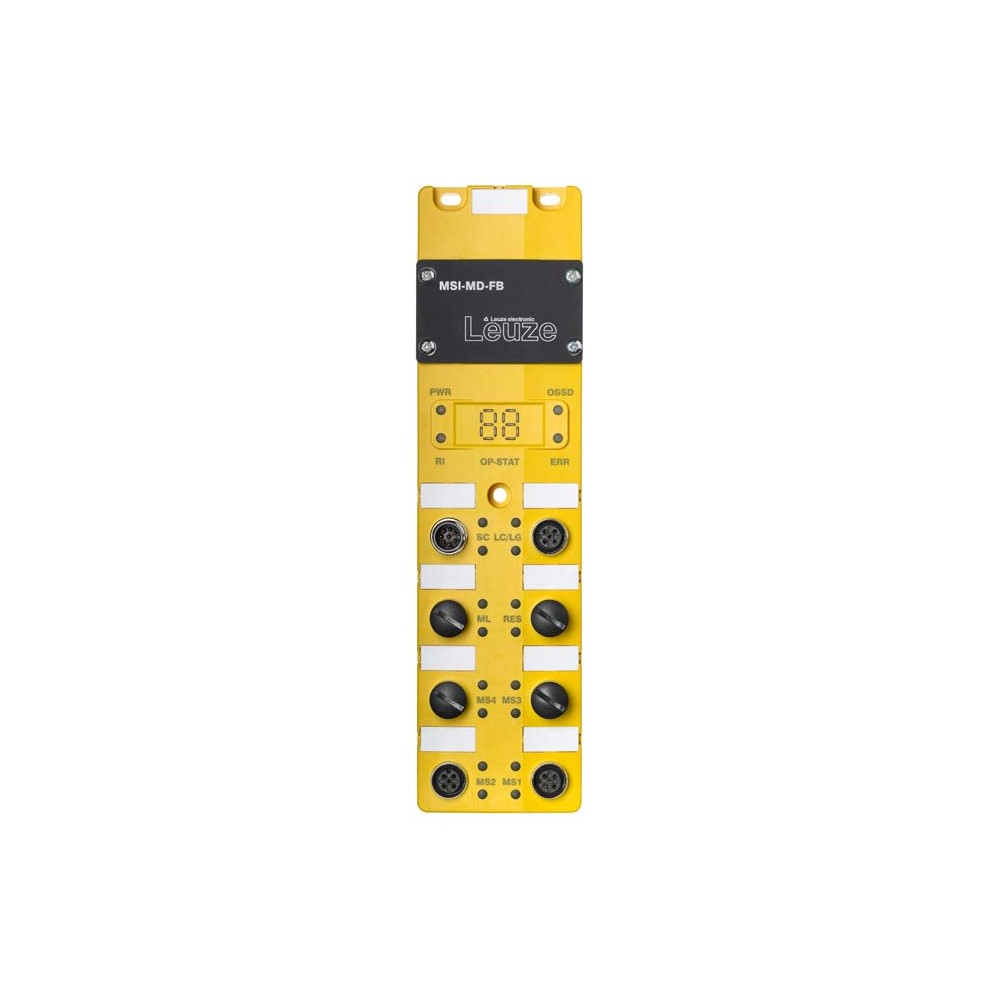

Диагностика: 14 светодиодных индикаторов обеспечивают мгновенную визуализацию состояния входов, выходов и возможных ошибок.
Универсальность: поддержка автоматического и ручного перезапуска (Reset), а также наличие сигнальных выходов для индикации состояния "Muting" и ошибок.
Надежность: расчетный срок эксплуатации составляет 20 лет, что гарантирует долгосрочную защиту инвестиций.
Эргономика: компактные габариты (60x38.3x225 мм) и несколько вариантов монтажа (сквозные отверстия или монтажные платы) упрощают интеграцию в существующие шкафы управления и конвейерные линии.

Сферы применения

Интерфейс Leuze MSI-MD-FB оптимален для использования в следующих отраслях:

Автоматизированные складские комплексы и логистические центры.
Автомобильная промышленность (роботизированные ячейки и сборочные линии).
Упаковочное оборудование и паллетайзеры.
Деревообрабатывающая и металлургическая промышленность в зонах подачи сырья.

Характеристики Интерфейс функции подавления Muting Leuze MSI-MD-FB

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	560 г
Время задержки рестарта	100 ms
Габариты	60 mmx38.3 mmx225 mm
Грузоподъемность	0.3 µF
Длина кабеля, Макс.	50 m
Защита	Short circuit protected, Overvoltage protection, Polarity reversal protection
Индуктивность нагрузки	2,000 µH
Категория	4,EN ISO 13849
Класс защиты	III
Количество выводов	8 -pin, 5 -pin
Количество выходов	3 Piece(s)
Количество светодиодов	14 Piece(s)
Количество связанных с безопасностью коммутационные выходы (Уквс	2 Piece(s)
Количество связанных с безопасностью переключающие входы	2 Piece(s)
Количество соединений	8 Piece(s)
Количество цифровых входов переключения	8 Piece(s)
Коммутации низкого напряжения, Макс.	2.5 V, 18 V
Коммутируемое напряжение, тип.	24 V
Коммутируемый ток, макс.	380 mA
Материал коннектора	Metal
Напряжение питания U в	24 V,DC,-20 ... 20 %,Compensation necessary at 20ms voltage dip, min.250mA (+external loads)
Настройка/управление	DIP switch
Остаточная пульсация	-5 ... 5 %,From UB
Остаточный ток, макс.	0.2 mA
Остаточный ток, тип.	0.002 mA
Относительная влажность (без конденсации)	0 ... 95 %
Перезагрузка	Automatic, Manual
Переключения высокого напряжения, мин.	27 V, 18 V
Потребляемый ток, макс.	150 mA,Without external load
Процедура испытания на колебания, в соответствии со стандартом	IEC/EN 60068-2-6
Процедура испытания на удар в соответствии со стандартом	IEC/EN 60068-2-6
Раздел допустимое сечение провода, тип.	0.25 mm²
Резьба	M12
Серия	MSI-MD-FB
Сертификаты	TÜV Süd, c CSA US
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 67
Температура окружающей среды, хранение	-40 ... 70 °C
Температура окружающей среды, эксплуатация	-30 ... 60 °C
Тип	Digital switching input, Safety switching input, Safety-related switching output OSSD, Digital switching output
Тип выхода	Transistor,PNP
Тип дисплея	LED

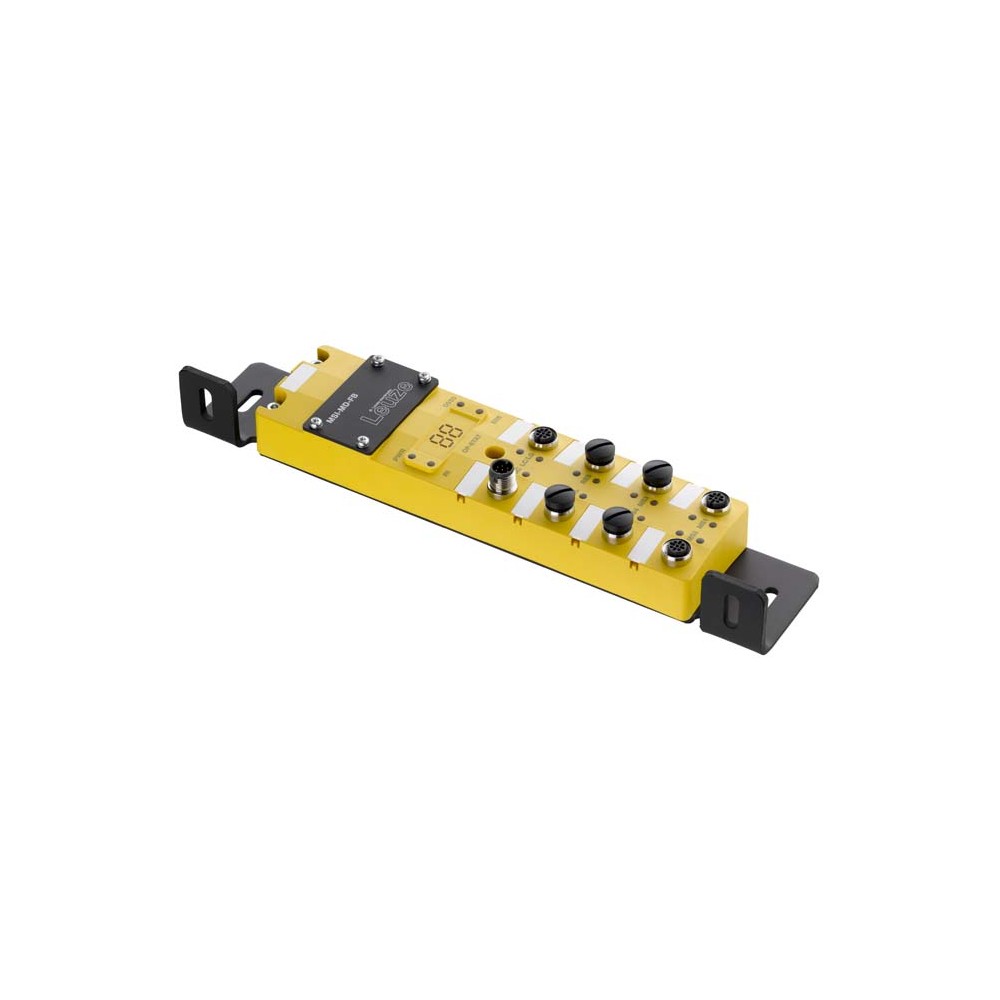

Тип крепления	Through-hole mounting, Mounting plate, Mounting plate with L-angle
Тип напряжения	DC
Тип подключения	Connector, USB
Тип разъема	USB 2.0 Micro-B
Ударопрочность	100 m/s²
Уровень производительности (PL)	e,EN ISO 13849-1
Функции	Control input for Reset, Control input, reset of the control, Control input, muting sensor 1 of the control, Control input, muting enable/muting timeout, Control input for Reset, Control input for muting sensor 1, Control input for muting sensor 2, Control input for muting sensor 3, Control input for muting sensor 4, ", Error", signal output, ReadyForReset signal output, ", Muting state", signal output
Функции настройки	Selection of operating mode
ФФГ вД	2.5E-09 per hour
Цвет корпуса	Yellow
