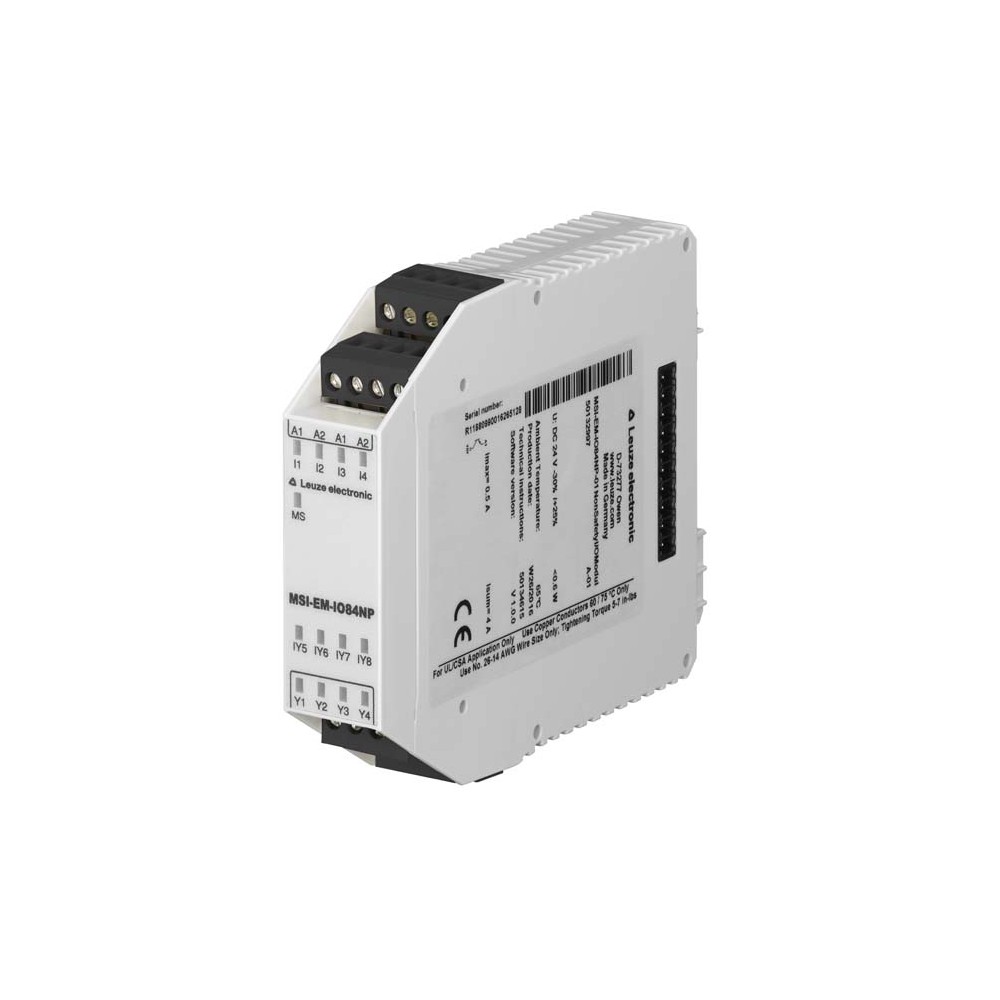

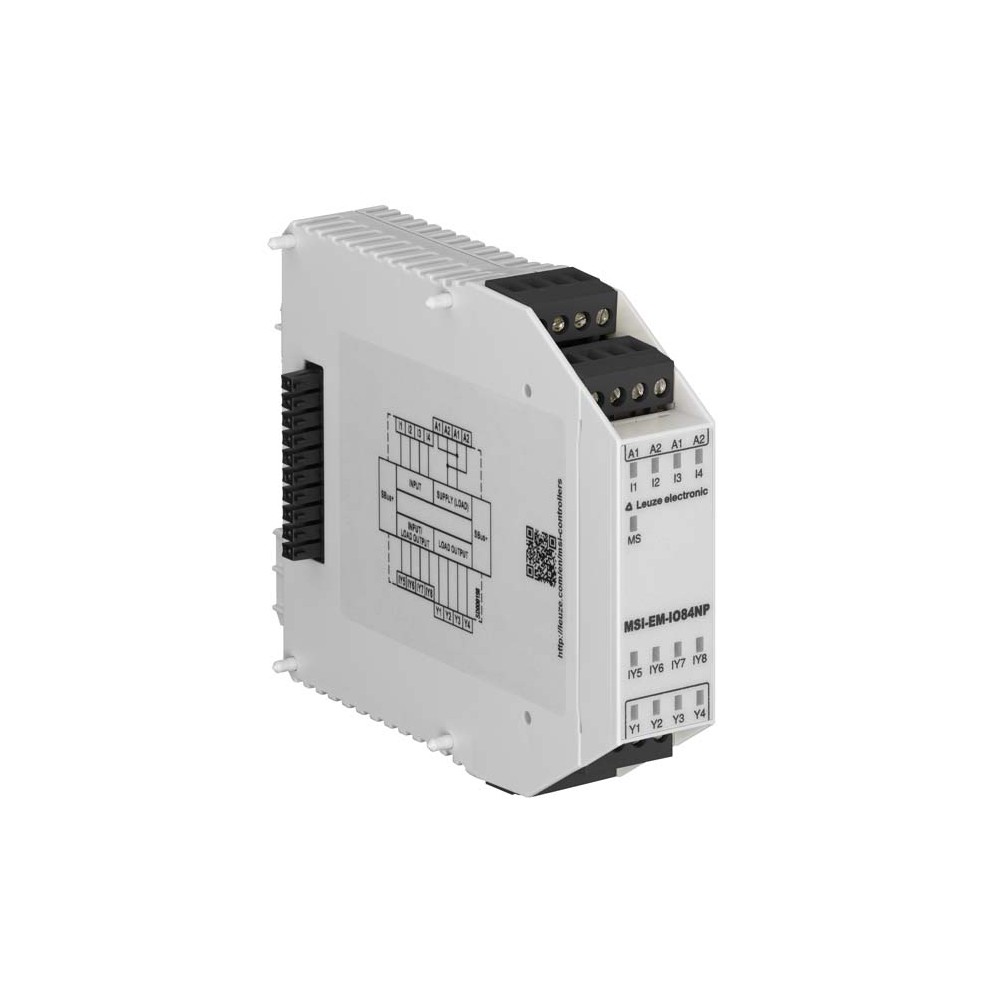

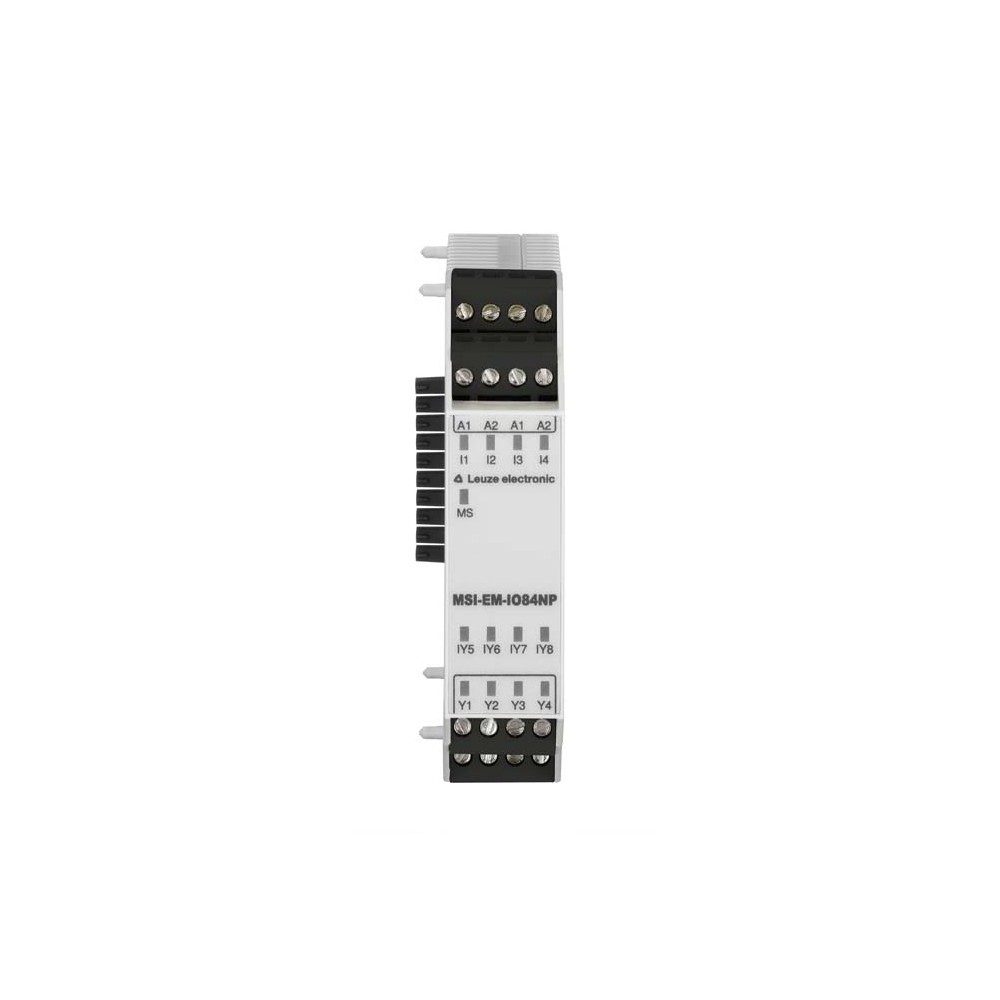

Модуль ввода / вывода Leuze MSI-EM-IO84NP-03

Код товара: 176929

Leuze Производитель

36 494 ₽

Быстрый заказ

Характеристики

Код производителя50132998

Все характеристики

Описание

Описание модуля расширения Leuze MSI-EM-IO84NP-03

Модуль ввода/вывода Leuze MSI-EM-IO84NP-03 (артикул 50132998) представляет собой компактное и высокоэффективное решение для расширения возможностей систем управления безопасностью серии MSI-EM. Устройство разработано для интеграции в промышленные контуры автоматизации, где требуется высокая плотность каналов при минимальных габаритах оборудования. Модуль обеспечивает надежную передачу сигналов и управление исполнительными механизмами через внутреннюю шину SBUS+.

Технические характеристики

Устройство обладает следующими эксплуатационными параметрами:

Конфигурация каналов: 4 безопасных входа, 4 безопасных выхода и 4 программируемых порта ввода/вывода (I/O).
Электрические показатели: номинальное напряжение питания 24 В DC, потребляемая мощность всего 0.5 Вт.
Выходные характеристики: транзисторные выходы с номинальным током 0.5 А на канал и суммарным током до 4 А.
Подключение: 16-пиновый пружинный клеммник (Spring-cage terminal), обеспечивающий быстрый монтаж и вибростойкость соединений.
Конструктив: ширина корпуса составляет 22.5 мм, монтаж осуществляется на стандартную DIN-рейку (Snap-on mounting).
Защита: класс защиты корпуса IP 40, клемм — IP 20; предусмотрена встроенная защита от короткого замыкания.

Преимущества и надежность

Использование Leuze MSI-EM-IO84NP-03 позволяет оптимизировать архитектуру шкафа управления благодаря узкому форм-фактору. Пружинные зажимы поддерживают сечение провода от 0.2 до 1.5 мм², что гарантирует стабильный контакт даже в условиях интенсивной вибрации (согласно EN 60068-2-6). Модуль рассчитан на длительную эксплуатацию — расчетный срок службы составляет 20 лет в соответствии со стандартом EN ISO 13849-1. Широкий температурный диапазон работы (от -25 до +65 °C) позволяет применять устройство в неотапливаемых помещениях и вблизи тепловыделяющего оборудования.

Сферы применения

Модуль предназначен для решения задач промышленной автоматизации в следующих областях:

Машиностроение: контроль состояния датчиков безопасности и управление приводами.
Складская логистика: интеграция в системы конвейерного транспорта и автоматизированные склады.
Пищевая и упаковочная промышленность: построение распределенных систем управления технологическими линиями.
Робототехника: расширение интерфейсов ввода/вывода контроллеров безопасности.

Характеристики Модуль ввода / вывода Leuze MSI-EM-IO84NP-03

Основные характеристики

Вес	180 г
Входной ток при сигнале 1	3 mA
Габариты	22.5 mmx107 mmx120.8 mm
Защита от короткого замыкания, выходы	Yes
Класс защиты	III
Количество безопасных операций вводавывода	4 IN, 4 OUT, 4 programmable I/O
Количество входов	4 Piece(s)
Количество выводов	16 -pin
Количество выходов	4 Piece(s)
Количество конфигурируемых входов/выходов	4 Piece(s)
Количество соединений	1 Piece(s)
Макс. разрешенное напряжение на выходе	30 V
Мин. разрешенное напряжение на выходе	16.2 V
Напряжение питания U в	24 V,DC,-30 ... 25 %
Номинальное напряжение U вН	24 V
Номинальный выходной ток на выходе, макс.	0.5 A
Относительная влажность (без конденсации)	10 ... 95 %
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve (pressed in trapezium shape)
Потребляемая мощность, макс.	0.5 W
Процедура испытания на колебания, в соответствии со стандартом	EN 60068-2-6
Разрешенное напряжение на входе	30 V
Серия	MSI-EM
Сертификаты	c UL US
Сопротивление удара, один удар	30 g, 11 ms, EN 60068-2-27
Сопротивляемостью при колебательном движении	5 ... 150 Hz
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 20 (terminals), IP 40 (housing)
Суммарный выходной ток, макс.	4 A
Температура окружающей среды, хранение	-25 ... 70 °C
Температура окружающей среды, эксплуатация	-25 ... 65 °C
Тип	Internal bus (SBUS+)
Тип крепления	Snap-on mounting
Тип подключения	Terminal
Тип терминала	Spring-cage terminal
Тип цифровой выход	Transistor
Функции	Signal IN, Signal OUT, Voltage supply
Цвет корпуса	Gray
