| Код производителя50132993 |

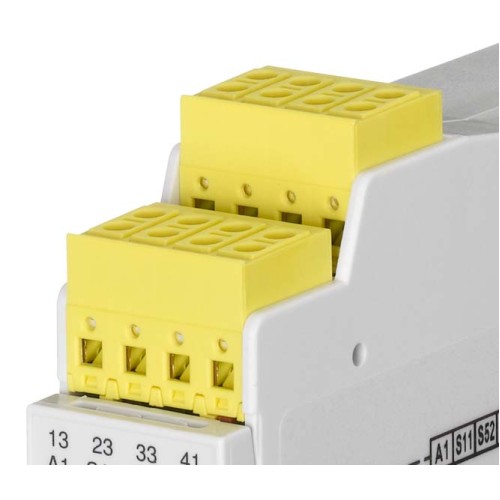

Модуль расширения Leuze MSI-EM-I8-03: Надежное решение для систем безопасности
Модуль ввода Leuze MSI-EM-I8-03 (артикул 50132993) представляет собой компактное и высокопроизводительное устройство, предназначенное для расширения возможностей систем управления безопасностью на производстве. Данный компонент серии MSI-EM обеспечивает интеграцию дополнительных каналов мониторинга, гарантируя соответствие самым строгим международным стандартам промышленной автоматизации.
Технические характеристики и функциональные возможности
Устройство разработано для работы в составе логических контроллеров через внутреннюю шину SBUS+. Модуль обладает следующими параметрами:
- Безопасные входы: 8 дискретных входов для мониторинга датчиков и кнопок аварийной остановки.
- Максимальный уровень безопасности: соответствует PL e (EN ISO 13849-1) и SILCL 3 (IEC/EN 62061).
- Энергоэффективность: максимальная потребляемая мощность составляет всего 1.4 Вт.
- Конструктивное исполнение: корпус шириной 22.5 мм с креплением на DIN-рейку (Snap-on mounting).
- Тип подключения: пружинные клеммы (Spring-cage terminal), обеспечивающие виброустойчивое соединение.
- Класс защиты: IP 40 для корпуса и IP 20 для клеммной зоны.
Преимущества использования
Модуль Leuze MSI-EM-I8-03 отличается высокой эксплуатационной надежностью и простотой монтажа. Использование пружинных зажимов сокращает время на проведение пусконаладочных работ и исключает необходимость регулярной подтяжки винтов. Устройство устойчиво к механическим нагрузкам: сопротивление одиночному удару составляет 30 g, что позволяет эксплуатировать его в условиях интенсивной вибрации станочного оборудования.
Длительный срок службы (до 20 лет) и низкая вероятность опасного отказа (PFHd 5,68E-09 в час) делают этот модуль оптимальным выбором для построения систем защиты критически важных узлов.
Сферы применения
Благодаря своим характеристикам, модуль широко применяется в следующих областях:
- Машиностроение: контроль положения защитных ограждений и дверей.
- Робототехника: интеграция систем аварийного останова и световых завес.
- Упаковочные линии: мониторинг датчиков безопасности в высокоскоростных процессах.
- Деревообрабатывающая и металлообрабатывающая промышленность: защита операторов при работе с опасным инструментом.
Компактные габариты 22.5 x 107 x 120.8 мм позволяют существенно экономить место в шкафу управления, что критично при модернизации существующих систем автоматизации.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 150 г |
| Входной ток при сигнале 1 | 8 mA |
| Габариты | 22.5 mmx107 mmx120.8 mm |
| Категория | 4,EN ISO 13849 |
| Класс защиты | III |
| Количество безопасных операций вводавывода | 8 IN |
| Количество входов | 8 Piece(s) |
| Количество выводов | 16 -pin |
| Количество соединений | 1 Piece(s) |
| Относительная влажность (без конденсации) | 10 ... 95 % |
| Поперечные сечения соединения | 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve (pressed in trapezium shape) |
| Потребляемая мощность, макс. | 1.4 W |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Разрешенное напряжение на входе | 30 V |
| Серия | MSI-EM |
| Сертификаты | c UL US, TÜV Rheinland |
| Сопротивление удара, один удар | 30 g, 11 ms, EN 60068-2-27 |
| Сопротивляемостью при колебательном движении | 5 ... 500 Hz |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 (terminals), IP 40 (housing) |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 65 °C |
| Тип | Internal bus (SBUS+) |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Ударопрочность, непрерывное потрясение | 10 g, 16 ms, EN 60068-2-29 |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Signal IN |
| ФФГ вД | 5,68E-09 per hour |
| Цвет корпуса | Gray |
