Профессиональное решение для систем безопасности: Реле Leuze MSI-DT30B-02

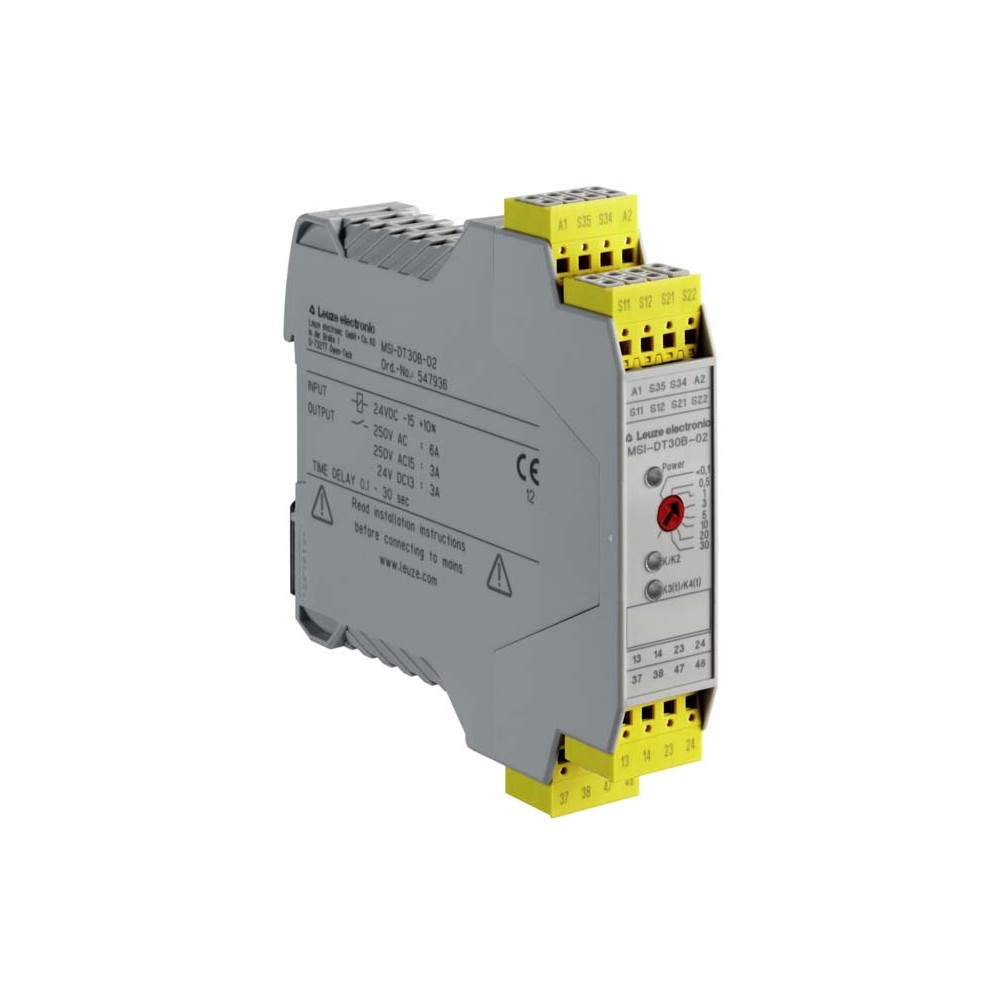

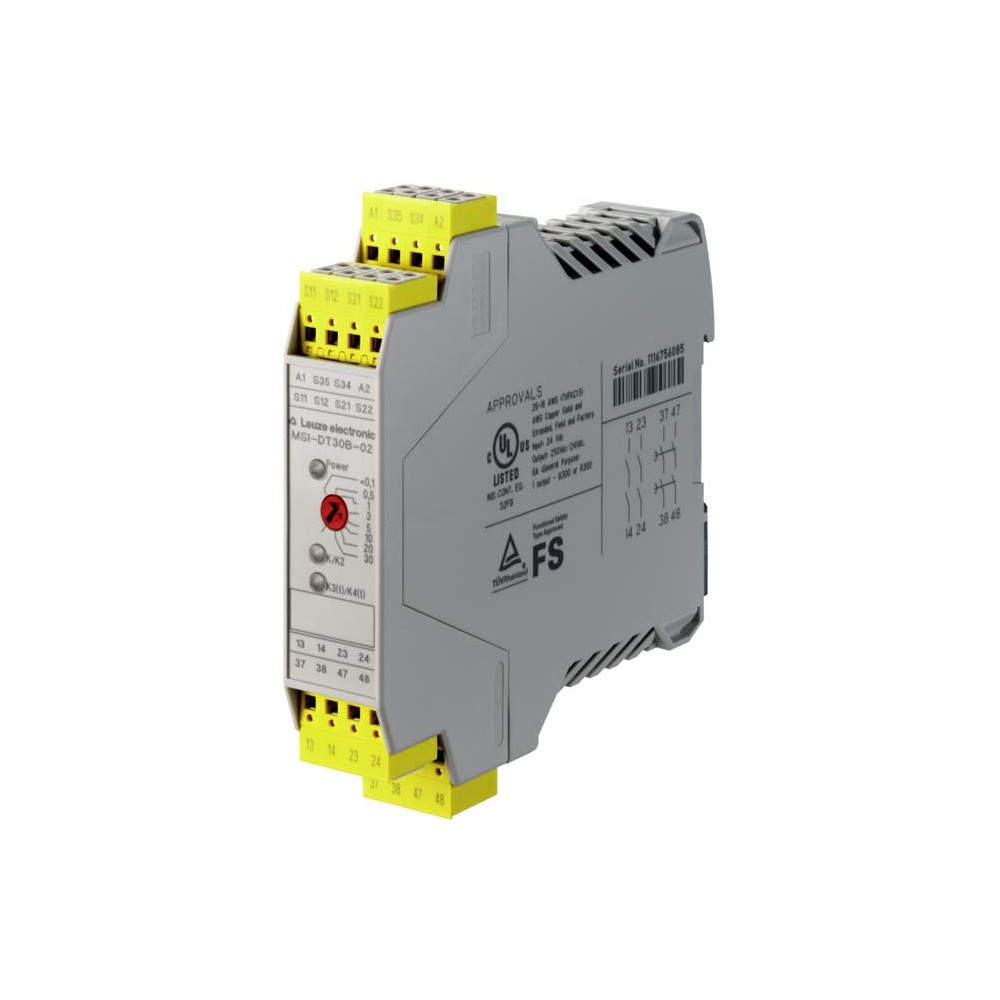

Реле безопасности Leuze MSI-DT30B-02 (артикул 547936) представляет собой высоконадежный компонент для построения систем защиты промышленного оборудования. Устройство относится к серии MSI-DT и предназначено для мониторинга цепей безопасности, обеспечивая мгновенную остановку (категория 0) при возникновении внештатных ситуаций. Компактный корпус шириной всего 22.5 мм позволяет эффективно использовать пространство в шкафу управления.
Технические характеристики и надежность
Модель соответствует самым строгим международным стандартам безопасности, что подтверждается сертификатами TÜV Rheinland и cULus. Основные параметры включают:
- Уровень безопасности: SILCL 3 (IEC/EN 62061) и Performance Level (PL) e (EN ISO 13849-1).
- Категория безопасности: 4 согласно EN ISO 13849.
- Ресурс работы: до 100 000 000 циклов срабатывания при сроке эксплуатации 20 лет.
- Тип подключения: 16-контактные пружинные клеммы (Spring-cage terminal) для быстрого монтажа и виброустойчивости.
- Класс защиты: IP40 для корпуса и IP20 для клеммной зоны.
- Диапазон температур: стабильная работа при эксплуатации от -20 до +55 °C.
Преимущества и функциональные особенности

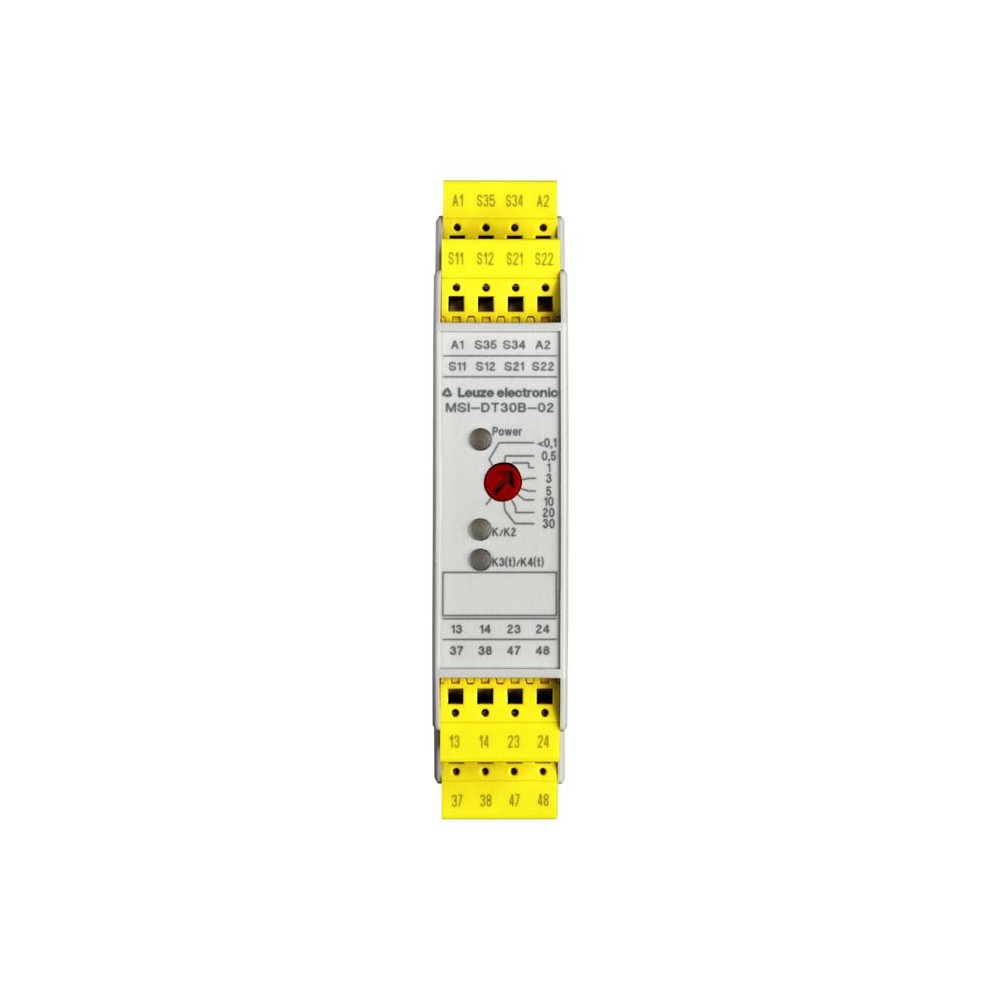

Реле выполнено в корпусе из неармированного полиамида (PA), устойчивого к внешним воздействиям. Наличие встроенной защиты от короткого замыкания повышает общую отказоустойчивость системы. Для визуального контроля состояния предусмотрены три светодиодных индикатора, отображающих текущий статус работы и наличие питания.
Гибкость настройки обеспечивается возможностью выбора режима перезапуска: автоматический или ручной. Это позволяет адаптировать устройство под конкретные требования технологического процесса. Монтаж осуществляется на стандартную DIN-рейку (Snap-on mounting), что минимизирует время на установку и обслуживание.
Сферы применения
Благодаря высокой наработке на отказ (MTTFd составляет 124 года) и соответствию высшим категориям защиты, Leuze MSI-DT30B-02 активно применяется в следующих областях:
- Контроль аварийных кнопок и защитных ограждений.
- Системы управления пневматическими и гидравлическими приводами.
- Упаковочные линии и конвейерные системы.
- Роботизированные ячейки и станочное оборудование.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Б10 вдне в AC15 (индуктивная нагрузка) | 400,000 number of cycles |
| Б10 вдне на DC13 (индуктивная нагрузка) | 400,000 number of cycles |
| Вес | 231 г |
| Габариты | 22.5 mmx111 mmx114.5 mm |
| Жизненный цикл | 100,000,000 actuation cycles |
| Защита | Short circuit protected |
| Категория | 4,EN ISO 13849 |
| Количество выводов | 16 -pin |
| Количество светодиодов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 124 years,EN ISO 13849-1 |
| Остановка категория | 0,IEC/EN 60204-1 |
| Перезагрузка | Automatic, Manual |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire |
| Серия | MSI-DT |
| Сертификаты | c UL US, TÜV Rheinland |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 (terminals), IP 40 (housing) |
| Температура окружающей среды, хранение | -40 ... 70 °C |
| Температура окружающей среды, эксплуатация | -20 ... 55 °C |
| Тип дисплея | LED |
| Тип крепления | Snap-on mounting |
| Тип пластика корпуса | Unreinforced polyamide PA |
| Тип подключения | Terminal |
| Тип терминала | Spring-cage terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Voltage supply, Connection to device |
| ФФГ вД | 1,8E-09 per hour |
| Цвет корпуса | Gray |
