| Код производителя547935 |

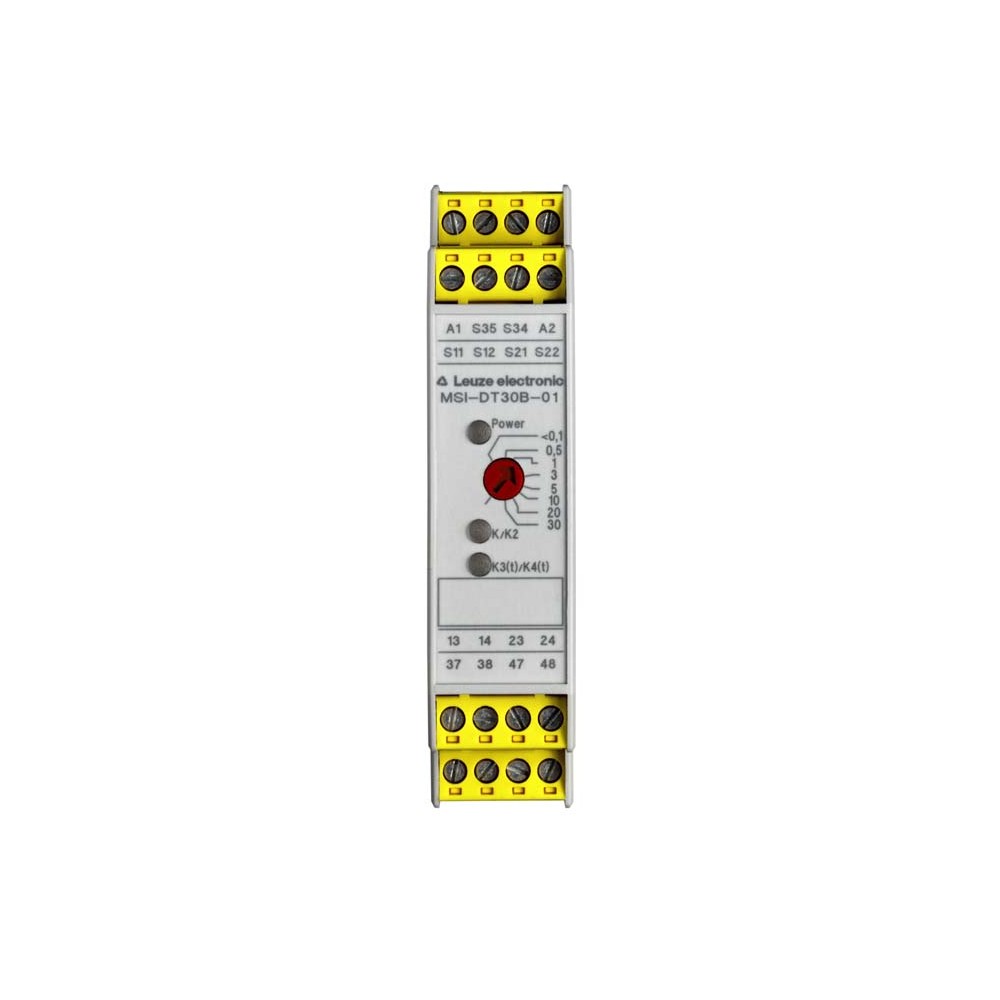

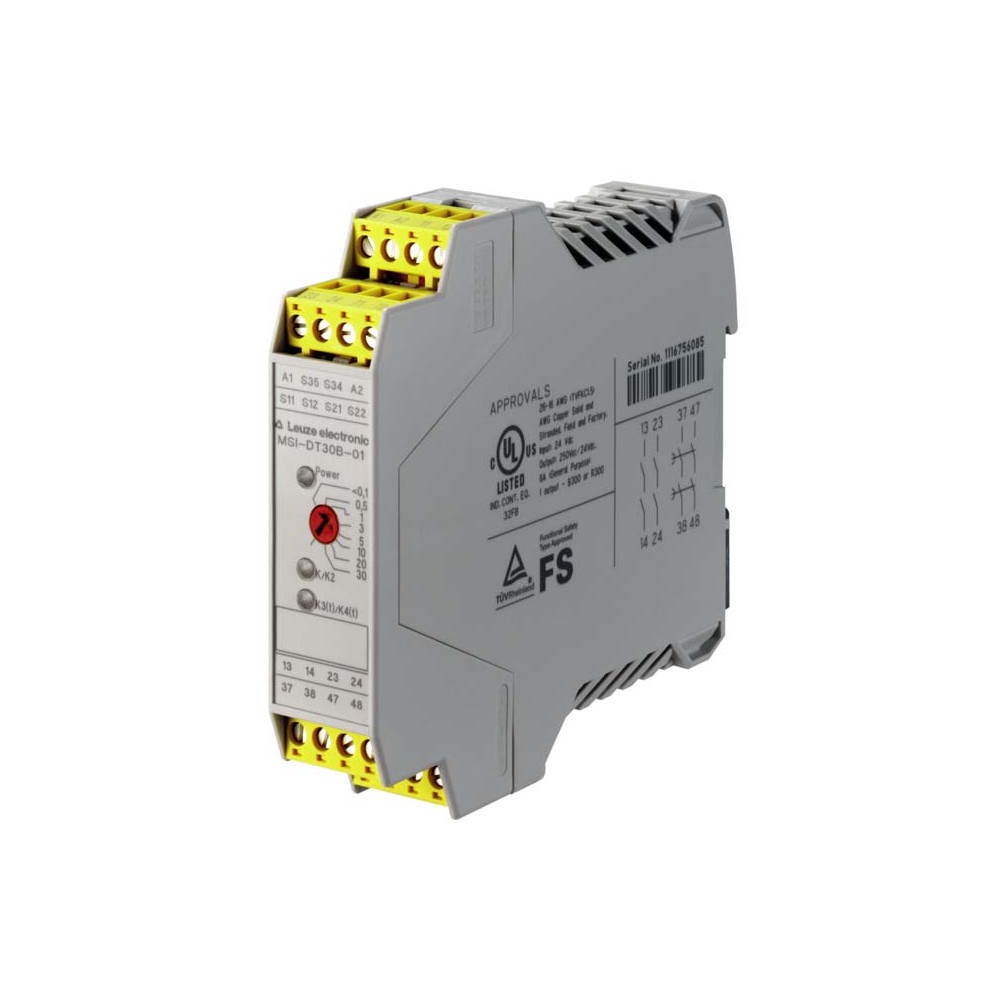

Описание реле безопасности Leuze MSI-DT30B-01
Реле безопасности Leuze MSI-DT30B-01 (артикул 547935) представляет собой высоконадежный компонент систем управления, предназначенный для мониторинга цепей аварийного останова и защитных ограждений. Устройство относится к серии MSI-DT и обеспечивает высший уровень безопасности PL e (согласно EN ISO 13849-1) и SILCL 3 (IEC/EN 62061). Компактный корпус шириной всего 22.5 мм позволяет эффективно использовать пространство в шкафу автоматики.
Технические характеристики
- Временная задержка: настраиваемая выдержка времени на контактах от 0.1 до 30 секунд.
- Категория остановки: 0 и 1 (в зависимости от настройки задержки) согласно IEC/EN 60204-1.
- Коммутационная способность: ресурс механических циклов составляет 100 000 000 операций.
- Напряжение питания: 24 В постоянного тока (DC).
- Тип подключения: 16-пиновые винтовые клеммы с поддержкой сечения провода до 2.5 мм².
- Индикация: 3 светодиода для оперативной диагностики состояния устройства.
- Защита: встроенная защита от короткого замыкания.
Преимущества оборудования
Модель MSI-DT30B-01 отличается гибкостью настройки: пользователю доступны как автоматический, так и ручной режимы перезапуска. Корпус из неармированного полиамида (PA) обладает степенью защиты IP 40, а клеммная часть — IP 20, что гарантирует безопасность эксплуатации в промышленных условиях. Высокий показатель MTTFd (минимальная наработка до опасного отказа) — 124 года — подтверждает исключительную надежность аппаратной базы Leuze.
Устройство сертифицировано TÜV Rheinland и c UL US, что позволяет использовать его в проектах, ориентированных на международные рынки. Быстрый монтаж на DIN-рейку (Snap-on mounting) сокращает время на сборку щитового оборудования.
Сферы применения
- Контроль кнопок аварийного отключения на производственных линиях.
- Мониторинг электромеханических блокировок и бесконтактных датчиков безопасности.
- Управление системами безопасного останова в деревообрабатывающей и металлообрабатывающей промышленности.
- Интеграция в системы управления упаковочным и конвейерным оборудованием.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Б10 вдне в AC15 (индуктивная нагрузка) | 400,000 number of cycles |
| Б10 вдне на DC13 (индуктивная нагрузка) | 400,000 number of cycles |
| Вес | 231 г |
| Время выпуска Т вРне, с выдержкой времени контакты ( | 0.1 s ... 30 s ± 40 % |
| Выполнение функции переключения входов | Changeover |
| Габариты | 22.5 mmx99 mmx114.5 mm |
| Жизненный цикл | 100,000,000 actuation cycles |
| Защита | Short circuit protected |
| Категория | 4,EN ISO 13849 |
| Количество выводов | 16 -pin |
| Количество светодиодов | 3 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Материал корпуса | Plastic |
| Минимальная наработка вд | 124 years,EN ISO 13849-1 |
| Номинальное выходное напряжение постоянного тока | 24 V |
| Остановка категория | 0,IEC/EN 60204-1 |
| Перезагрузка | Automatic, Manual |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire |
| Разрешенное напряжение на входе | 30 V |
| Серия | MSI-DT |
| Сертификаты | c UL US, TÜV Rheinland |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 (terminals), IP 40 (housing) |
| Температура окружающей среды, хранение | -40 ... 70 °C |
| Температура окружающей среды, эксплуатация | -20 ... 55 °C |
| Тест на время импульса, разрешенных т вТП | 1 ms |
| Тип дисплея | LED |
| Тип крепления | Snap-on mounting |
| Тип пластика корпуса | Unreinforced polyamide PA |
| Тип подключения | Terminal |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Voltage supply, Connection to device |
| ФФГ вД | 1,8E-09 per hour |
| Цвет корпуса | Gray |
